I
NSTALLATION
Spannungs-
versorgungs
buchse
ADSL-Port
LED-Anzeigen
Die Netz- und Port-LEDs auf der Vorderseite werden nachfolgend
beschrieben.

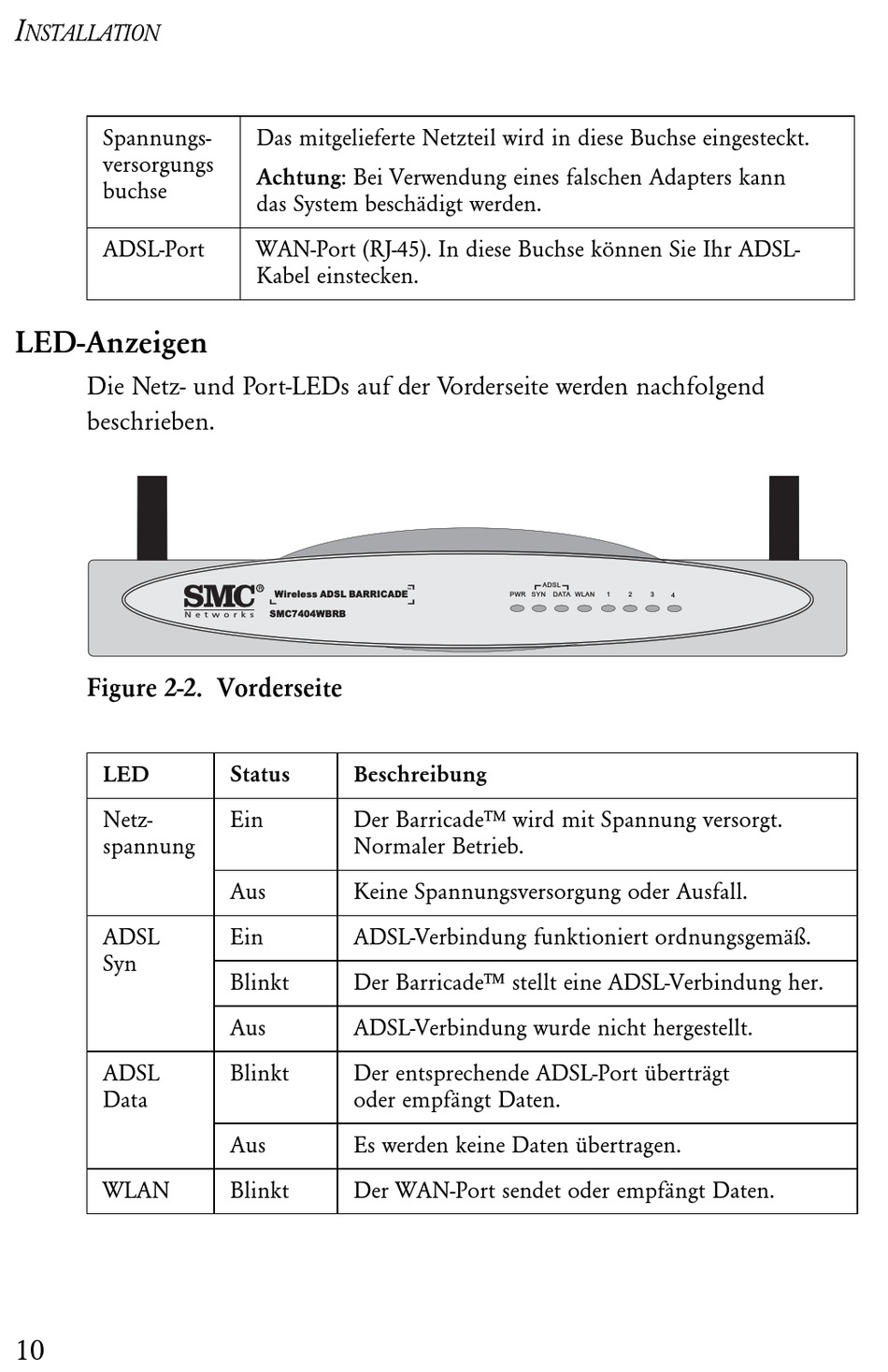

Figure 2-2. Vorderseite
LED
Netz-
spannung
ADSL
Syn
ADSL
Data
WLAN
10
Das mitgelieferte Netzteil wird in diese Buchse eingesteckt.
Achtung: Bei Verwendung eines falschen Adapters kann
das System beschädigt werden.
WAN-Port (RJ-45). In diese Buchse können Sie Ihr ADSL-
Kabel einstecken.
Wireless ADSL BARRICADE
SMC7404WBRB
Status
Beschreibung
Ein
Der Barricade™ wird mit Spannung versorgt.
Normaler Betrieb.
Aus
Keine Spannungsversorgung oder Ausfall.
Ein
ADSL-Verbindung funktioniert ordnungsgemäß.
Blinkt
Der Barricade stellt eine ADSL-Verbindung her.
Aus
ADSL-Verbindung wurde nicht hergestellt.
Blinkt
Der entsprechende ADSL-Port überträgt
oder empfängt Daten.
Aus
Es werden keine Daten übertragen.
Blinkt
Der WAN-Port sendet oder empfängt Daten.
ADSL
PWR SYN
DATA
WLAN
1
2
3
4
