Ethernet-Kabel
Achtung: Stecken Sie KEINEN Telefonstecker in einen RJ-45-Port ein.
Technische Daten
Kabel
10BASE-T
100BASE-TX
Verdrahtung
Für Ethernet-Verbindungen muss ein Twisted-Pair-Kabel zwei Leiterpaare
haben. Jedes Leiterpaar hat zwei unterschiedliche Farben. Beispielsweise
kann der eine Leiter rot und der andere Leiter rotweiß gestreift sein.
Außerdem muss an beiden Kabelenden ein RJ-45-Stecker angebracht sein.
Jedes Leiterpaar muss in einer spezifischen Ausrichtung an den
RJ-45-Steckern angeschlossen sein. Die folgende Abbildung zeigt, wie
die Kontakte am Ethernet-RJ-45-Anschluss nummeriert sind. Achten Sie
darauf, die Anschlüsse gleich ausgerichtet zu halten, wenn Sie Leiter an die
Kontakte anschließen.

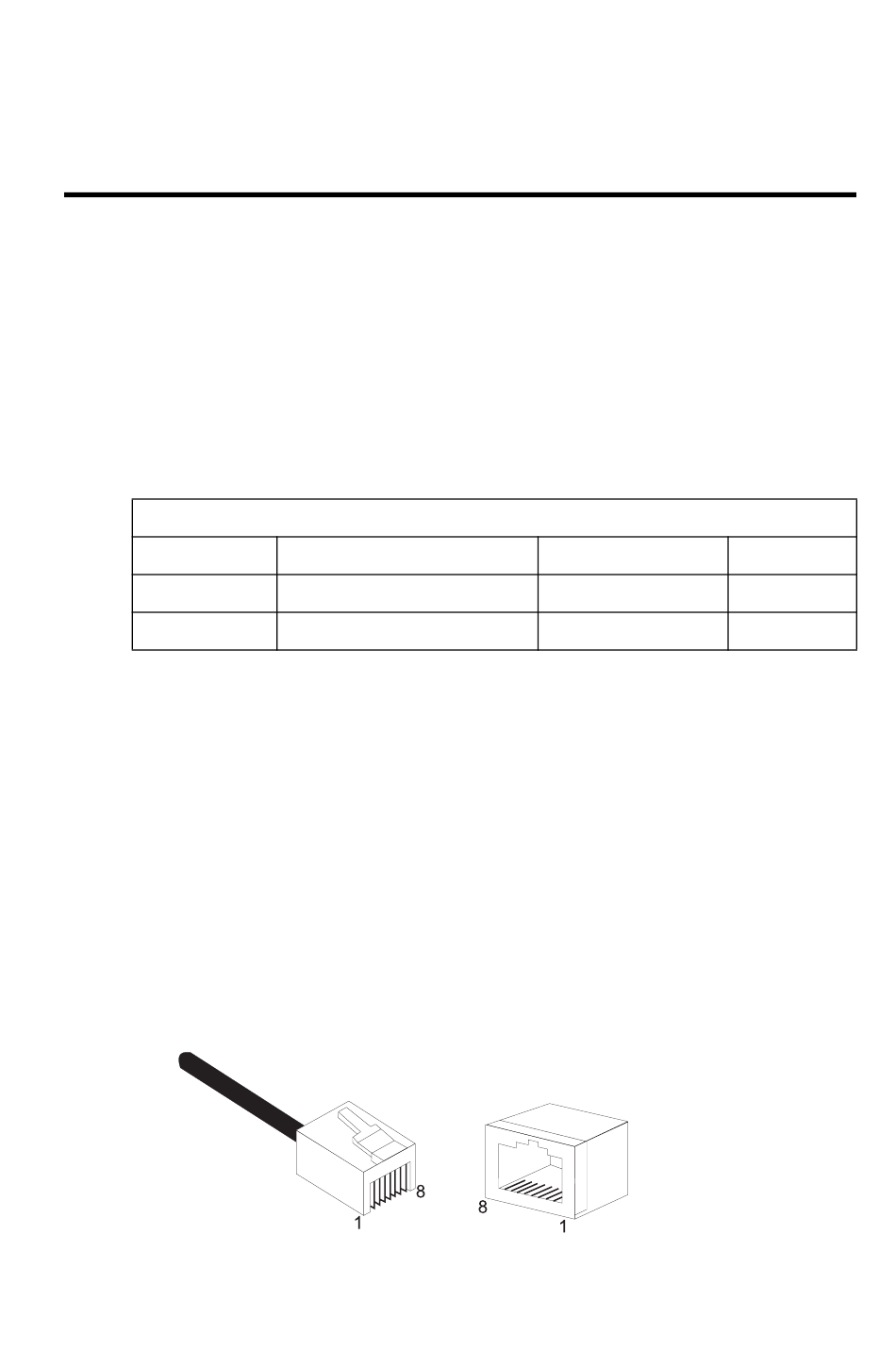

Figure B-1. RJ-45-Kontaktnummern beim Ethernet-Anschluss
Verwenden Sie nur Twisted-Pair-Kabel mit RJ-45-Steckern, die
den FCC-Standards entsprechen.
Kabeltypen und -spezifikationen
Typ
Kat. 3, 4, 5 100 Ohm UTP
Kat. 5 100 Ohm UTP
A
NHANG
K
Max. Länge
100 m
100 m
B
ABEL
Anschluss
RJ-45
RJ-45
133
