C.
Den oberen Sicherungsring mit einer Außen-Sicherungs-
ringzange von einer der Führungsstangen entfernen und die

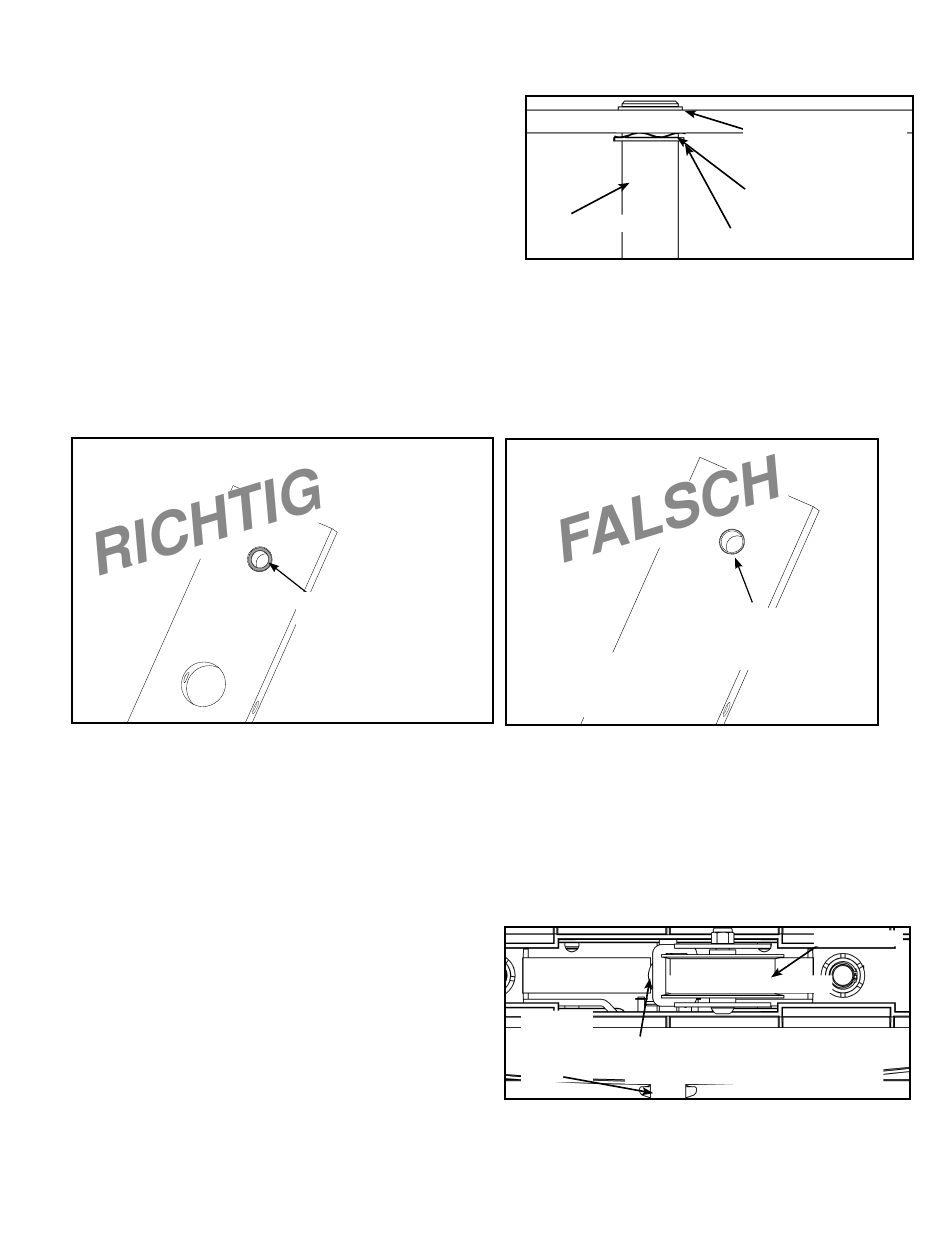

Führungsstange vorsichtig absenken. Siehe Abbildung 7.
D.
Den unteren Sicherungsring und die Federscheibe von der
Führungsstange entfernen. Schritte 6C und 6D wiederholen,
um beide Sicherungsringe von der anderen Führungsstange
zu entfernen.
E.
Die Führungsstangen möglichst (vom Gerät weg) nach
außen neigen, um ausreichend Platz für den Einbau der
Gewichtsplatten zu erhalten.
F.
Das obere Gewicht nach oben aus dem Gerät nehmen und vorsichtig beiseite legen.
G.
Die gesamte Länge der Führungsstangen gut abwischen. Eine dünne Schicht Leichtlauföl auf die Stangen auftragen.
H.
Die Gewichtsplatten vorsichtig einzeln installieren.
breiten Kanten der Buchsen nach oben und die schmalen Kanten der Buchsen nach unten zeigen. Siehe Abbildungen 8A
und 8B.
Abbildung 8A
I.
Das obere Gewicht auf die Führungsstangen schieben.
J.
Den unteren Sicherungsring und die Federscheibe (ca. 7,5 cm vom oberen Ende der Führungsstange)
an der Führungsstange anbringen.
K.
Die Führungsstange durch die Montageöffnung anheben und den oberen Sicherungsring anbringen.
L.
Die Führungsstange absenken und mit dem unteren Sicherungsring befestigen. Schritte 6J bis 6L für die
andere Führungsstange wiederholen.
7.
Verlegung des Bandriemens.
A.
Überprüfen, ob der Bandriemen durch die Oberseite
der Riemenscheibenhalterung verlegt ist. Das Ende des
Bandriemens dann zum oberen Gewicht nach unten
verlegen.
B.
Das obere Gewicht vorsichtig anheben und überprüfen,
ob die Position der Riemenklammer (am oberen Gewicht)
ordnungsgemäß mit der oberen Riemenscheibenhalterung
(am Gerät) ausgerichtet ist. Siehe Abbildung 9.
C.
Den Bandriemen durch den Schlitz in der Riemenklammer
schieben.
Cybex Eagle 11190 Torso Rotation Owner's Manual
HINWEIS: Die Gewichtsplatten beim Einbau so positionieren, dass die
BREITE
Buchsenkante
zeigt nach oben
Rahmen
Führungsstange
Abbildung 7
HINWEIS: Die schmale
Buchsenkante muss nach
unten zeigen.
Abbildung 8B
Obere Riemenscheibe
Stufen-
gewicht-
Einsatz und Stellschrauben (nicht
Wahl-
abgebildet) sind auf dieser Seite zu
knopf
finden.
Abbildung 9 (Draufsicht von der Riemenscheibe auf die
Riemenklammer)
Oberer Sicherungsring
Federscheibe
Unterer Sicherungsring
SCHMALE
Buchsenkante
Bandriemen
Assembly
Page 4-7
