E.
Eine der beiden Halbrundkopf-Innensechskantschrauben
(BHSCS) entfernen, mit denen die Drehachse befestigt ist.
Siehe Abbildung 2.
F.
Die Drehachse und die Riemenscheibenwelle vorsichtig entfernen.
Siehe Abbildung 3. HINWEIS: Beim Entfernen der Welle äußerst
vorsichtig vorgehen, damit das Gewinde der Welle nicht beschädigt
wird.
G.
Die acht BHSCS-Schrauben, mit denen die beiden Rahmenhälften
verbunden sind, vorsichtig mit Hilfe einer zweiten Person entfernen.
Siehe Abbildung 3.
H.
Beide Hälften vorsichtig durch die Türöffnung an den
gewünschten Aufstellungsort bringen.
I.
Die beiden Hälften mit Hilfe einer zweiten Person vorsichtig
verbinden und mit den in Schritt 4G entfernten acht BHSCS-
Schrauben befestigen. Siehe Abbildung 3.
J.
Die Riemenscheibenwelle vorsichtig mit der Drehachse
und den in Schritt 4E und 4F entfernten BHSCS-Schrauben
befestigen. Siehe Abbildung 2.
K.
Den (in Schritt 4D entfernten) Bandriemen des Gewichtssatzes
an der Bandriemenklammer der Exzenterrolle anbringen.
Siehe Abbildung 1.
L.
Mit Schritt 5C fortfahren.
5.
Versandfüße und hintere Verkleidungen entfernen.
A.
Alle (standardmäßigen) konischen Versandhalterungen mit
einem 3/4-Zoll-Steck- oder Schraubenschlüssel entfernen.
B.
Den Versandgurt durchschneiden, mit dem das obere
Gewicht befestigt ist.
C.
Die (im Lieferumfang enthaltenen) Gummifüße an jedem
Rahmenfuß sorgfältig anbringen.
D.
Das obere Gewicht anheben und den Stufengewicht-
Wahlknopf so drehen, dass alle 15 lbs. ausgewählt sind
(drei Stufengewichte auf jeder Seite).
E.
Die drei Kreuzschlitzschrauben entfernen, mit denen die obere (hintere) Verkleidung
befestigt ist, und die Verkleidung vorsichtig abnehmen. Siehe Abbildung 4.
F.
Die in Abbildung 5 gezeigten unteren beiden Schrauben lockern.
beiden Schrauben nicht entfernen.
G.
Die oberen beiden Befestigungsschrauben der hinteren Verkleidung entfernen.
Siehe Abbildung 6.
H.
Die hintere Verkleidung vorsichtig nach oben schieben und
entfernen.
6.
Gewichtssatz installieren.
A.
Die Anordnung der Stufengewichte notieren.
B.
Die Stufengewichte von einer zweiten Person festhalten lassen,
den Wahlknopf auf 0 lbs. drehen und alle sechs Stufengewichte
(drei auf jeder Seite) entfernen.
Assembly
Page 4-6

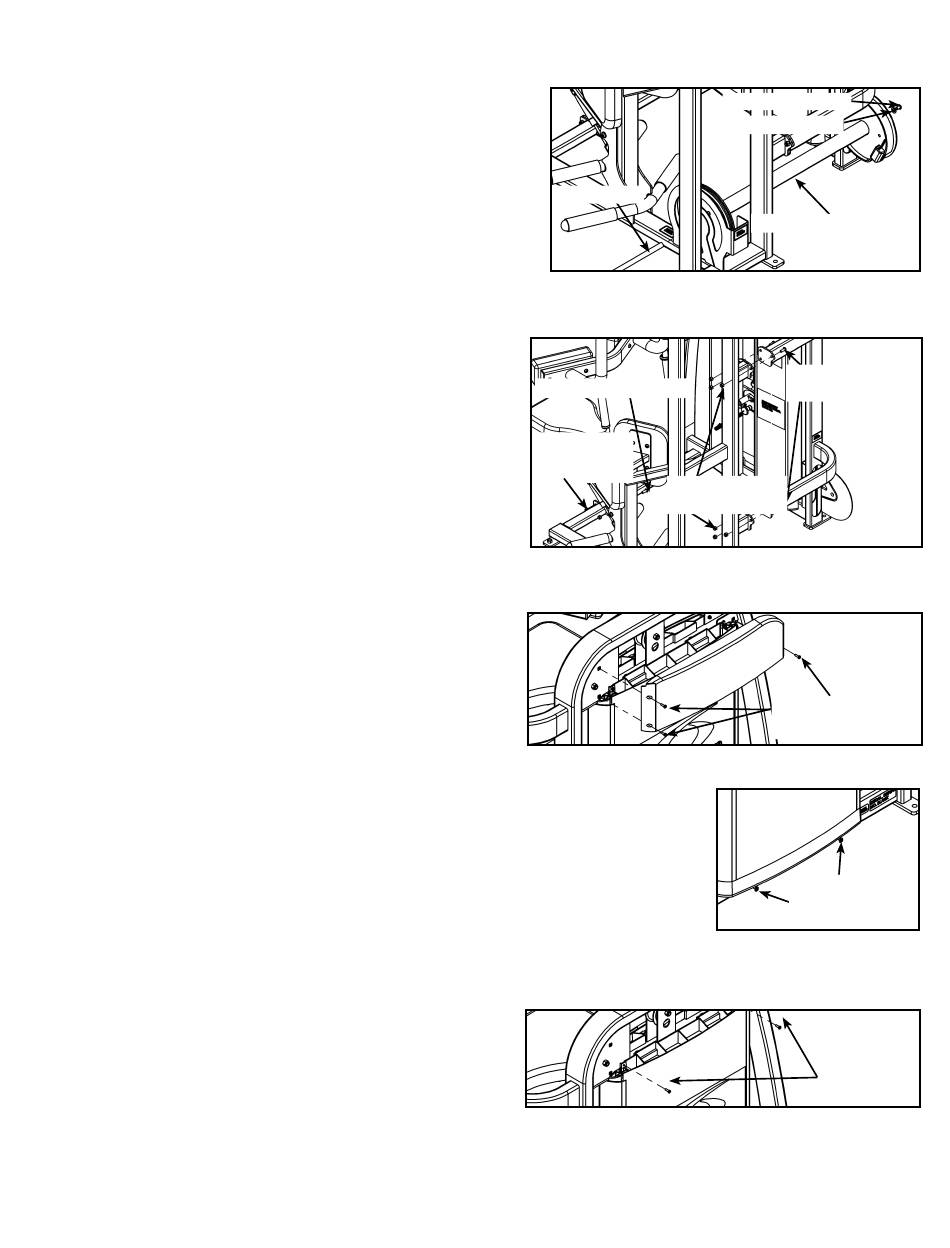

Cybex Eagle 11190 Torso Rotation Owner's Manual
Drehachse
Abbildung 2
BHSCS-Schraube (2)
Nylon-
Kontermutter
(2)
Nylon-
Kontermutter (6)
Abbildung 3
Abbildung 4
HINWEIS: Die unteren
Abbildung 6
BHSCS-Schraube
Unterlegscheibe
Riemenscheibenwelle
BHSCS-
Schraube (6)
Kreuzschlitz-
schraube (3)
Schraube (nur
lockern - nicht
entfernen)
Abbildung 5
Schraube
