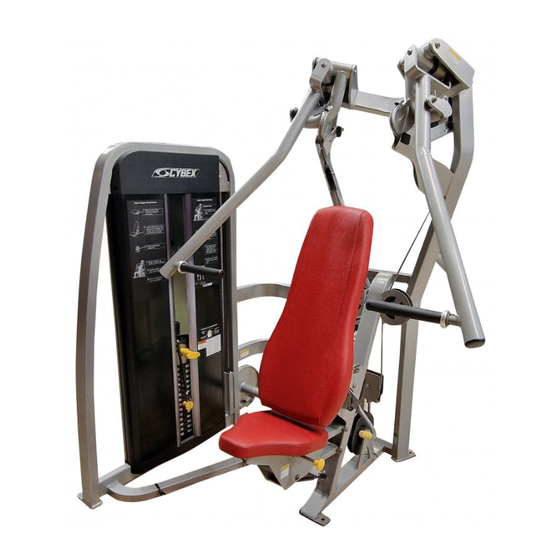

CYBEX Eagle Chest Press Bedienungsanleitung
Kraftmaschinen
Verwandte Anleitungen für CYBEX Eagle Chest Press
Inhaltszusammenfassung für CYBEX Eagle Chest Press
- Seite 1 Eagle Chest Press ® Owner’s Manual Kraftmaschinen Teilenummer 11000-999-1 R www.cybexinternational.com...
-
Seite 3: Verzichtserklärung
International, Inc. ® ® Eagle ist ein eingetragenes Warenzeichen von Cybex ® VERZICHTSERKLÄRUNG: Cybex International, Inc. gewährt keine Garantien oder Ansprüche bezüglich des Inhalts dieses Handbuches. Wir behalten das Recht vor, dieses Dokument zu jeglichem Zeitpunkt zu revidieren oder Änderungen am bes- chriebenen Produkt vorzunehmen, ohne Bekanntgabe oder Verpflichtung, eine jegliche Person von solchen Revisionen oder Änderungen zu unterrichten. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Sicherheit Sicherheit ......Sicherheitsrichtlinien und -verfahren ..1-2 Warnungs-/Sicherheitsaufkleber . - Seite 6 Diese Seite wurde absichtlich frei gelassen. Seite ii...
-
Seite 7: Sicherheit
Cybex Eagle 11000 Chest Press Owner’s Manual 1 – Sicherheit Sicherheit Lesen Sie bitte vor Zusammenbau, Wartung oder Verwendung des Geräts die Bedienungsanleitung sorgfältig durch. Der Eigentümer des Fitnessclubs bzw. -geräts ist dafür verantwortlich, die Benutzer in der richtigen Verwendung des Geräts zu unterweisen und alle Schilder zu überprüfen. -
Seite 8: Sicherheitsrichtlinien Und -Verfahren
• Verankern Sie jedes Trainingsgerät mit den an jedem Gerät vorhandenen Ankerbohrungen fest am Boden. HINWEIS: Cybex ist nicht für die Verankerung des Trainingsgeräts verantwortlich. Wenden Sie sich hierfür an einen Spezialisten. HINWEIS: Befestigungselemente mit einer Zugfestigkeit von mindestens 250 kp verwenden (3/8 Zoll Schrauben der Klasse 2 oder stärker). -
Seite 9: Richtige Verwendung
Platz für Verwendung und Training am Aufstellungsort zu gewährleisten. BEFESTIGUNG DES GERÄTS: Die Maschine verfügt zur einfachen Verankerung mit dem Boden über Bohrungen in den Füßen. Cybex empfi ehlt dringendst, das Gerät auf einer stabilen, ebenen Oberfl äche zu befestigen, um Wackeln, Umkippen oder Umfallen aufgrund unsachgemäßer Verwendung oder Missbrauch zu verhindern. - Seite 10 Cybex Eagle 11000 Chest Press Owner’s Manual ACHTUNG Verletzungsgefahr. Bleiben Sie fern von beweglichen Teilen. 4000Y316-1 E Safety Page 1-4...
-
Seite 11: Beschreibung
Cybex Eagle 11000 Chest Press Owner’s Manual Chest Press - 11000 BESCHREIBUNG TEILENR. A. Warnungsaufkleber ....4605-381-1 B. Sicherheitsaufkleber ....4000Y316-1 C. Sicherheitsaufkleber ....4520-362-1 Safety Page 1-5... -
Seite 12: Regelmäßige Wartungsmaßnahmen
Cybex Eagle 11000 Chest Press Owner’s Manual Regelmäßige Wartungsmaßnahmen Vorbeugende Wartungsmaßnahmen müssen durchgeführt werden, um das Gerät in betriebsfähigem Zustand zu halten. Alle Wartungsarbeiten sollten in ein Protokoll eintragen werden, um einen Überblick über die durchgeführten vorbeugenden Wartungsmaßnahmen zu behalten. Die vorbeugenden Wartungsmaßnahmen sind detailliert in Kapitel 5 beschrieben. -
Seite 13: Übungen
Cybex Eagle 11000 Chest Press Owner’s Manual 2 - Übungen Vorgesehene Verwendung TRAINIERTE MUSKELN Die Benutzung dieser Trainingsgeräte dienen der Verbesserung der allgemeinen körperlichen Fitness. Anweisungen Lesen Sie sorgfältig alle Instruktionen und Warnungen und stellen Sie sicher, dass Sie diese verstehen. -
Seite 14: Vorbereitung
Cybex Eagle 11000 Chest Press Owner’s Manual VORBEREITUNG 1. Sitzhöhe und Rückenlehne soeinstellen, dass die Griffe auf Brusthöhe vorne ausgerichtet sind. 2. Die Handposition befindet sich in der Endstellung auf Schulterhöhe. GRUNDBEWEGUNG 1. Handgriffe nach vorn drücken, bis die Arme ausgestreckt sind. -
Seite 15: Kundendienst
Befolgen Sie diese Regeln bitte sorgfältig. Wenden Sie sich für alle Garantieangelegenheiten an den Cybex-Vertragshändler. Ihr Vertragshändler wird bei Bedarf eine RMA-Nummer von Cybex anfordern. Defekte Teile oder Geräte werden von Cybex nur mit gültiger RMA-Nummer und einem ARS-Etikett (Automated Return Service) akzeptiert. -
Seite 16: Beschädigte Teile
4. Der Cybex-Techniker kann Sie dazu auffordern, das/die betreffende(n) Teil(e) zur Überprüfung bzw. Reparatur und Austausch an Cybex zurückzusenden. Der Techniker stellt Ihnen dann eine RMA-Nummer aus und sendet Ihnen ein ARS-Etikett. ARS-Etikett und die RMA-Nummern müssen gut sichtbar außen am Versandpaket, das das/ die zurückzugebende(n) Teil(e) enthält, angebracht werden. -
Seite 17: Zusammenbau
Sicherstellen, dass die ordnungsgemäße Konfi guration geliefert wurde. Überprüfen, ob das Trainingsgerät die bestellte Farbe aufweist. Überprüfen, ob alle Gewichtsplatten und die Gewichtsplatten-Aufkleber vorhanden sind. Überprüfen, ob die Cybex Eagle Bankdrücken Bedienungsanleitung im Lieferumfang enthalten ist. Überprüfen, ob die Garantieerklärung beiliegt. Trainingsgerät an den gewünschten Aufstellungsort bringen. - Seite 18 Cybex Eagle 11000 Chest Press Owner's Manual Die Riemenscheibenhalterung neben der Exzenterrolle ausfi ndig machen. Siehe Abbildung 2. Sechskantmutter/ Unterlegscheibe Schraube, Unterlegscheibe und Sechskantmutter entfernen, mit denen die Riemenscheibe Riemen- ist. scheiben- an der Riemenscheibenhalterung befestigt halterung Die Riemenscheibe von der Riemenscheibenhalterung entfernen.
- Seite 19 Cybex Eagle 11000 Chest Press Owner's Manual Die oberen beiden Befestigungsschrauben der hinteren Verkleidung entfernen. Siehe Abbildung 7. Die hintere Verkleidung vorsichtig nach oben schieben und entfernen. Schraube Gewichtssatz installieren. Abbildung 7 Die Anordnung der Stufengewichte notieren. Die Stufengewichte von einer zweiten Person festhalten...
- Seite 20 Cybex Eagle 11000 Chest Press Owner's Manual Einsatz und Stellschrauben (nicht Verlegung des Bandriemens. abgebildet) sind auf dieser Seite zu Bandriemen finden. Überprüfen, ob der Bandriemen durch die Oberseite der Riemenscheibenhalterung verlegt ist. Das Ende des Stufen- Bandriemens dann zum oberen Gewicht nach unten gewicht- verlegen.
- Seite 21 Eagle Bedienungsanleitung nicht verfügbar ist oder wenn Sie Fragen oder Probleme haben, wenden Sie Führungsstange sich telefonisch unter +1 888 462 9239 an den CYBEX- Kundendienst. Außerhalb der USA ist der Cybex Kundendienst telefonisch unter +1 508 533 4300 zu erreichen.
- Seite 22 Cybex Eagle 11000 Chest Press Owner's Manual Leerseite. Assembly Page 4-6...
-
Seite 23: Wartung
Durchführung der vorbeugender Wartungsmaßnahmen helfen die Cybex-Kraftmaschinen dauerhaft sicher und störungsfrei zu erhalten. HINWEIS: Cybex ist nicht für die Durchführung der regelmäßigen Inspektions- und Wartungsarbeiten der Geräte verantwortlich. Ihr Personal mus in die Inspektions- und Wartungsarbeiten sowie Maßnahmen zur Meldung bzw. Aufnahme von Zwischenfällen eingewiesen werden. - Seite 24 Benutzen Sie Schutzhandschuhe und einen Augenschutz. Reinigungsprodukte nicht inhalieren oder schlucken. Schützen Sie die umgebenden Bereiche/Kleidung. Sorgen Sie für gute Durchlüftung. Befolgen Sie alle Warnungen des Produktherstellers. CYBEX und seine Vertreter können nicht für Beschädigungen oder Verletzungen durch den Gebrauch oder den unsach gemäßen Gebrauch von Reinigungsprodukten haftbar gemacht werden.
- Seite 25 Cybex Eagle 11000 Chest Press Owner’s Manual 3. Chrom Reinigen Sie Chromrohre, indem Sie zuerst eine Chrompolitur auftragen und ver siegeln Sie dann die Oberfläche mit Autowachs. Es werden Neutralreiniger mit einem ph Wert zwischen 5.5 und 8.5 empfohlen. Trocknen Sie die Flächen sorgfältig.VERMEIDEN Sie den Gebrauch von säure- oder chlorhaltigen Reinigern sowie Scheuermitteln, da diese...
-
Seite 26: Wöchentliche Arbeiten
Cybex Eagle 11000 Chest Press Owner’s Manual Wöchentliche Arbeiten 1. Den festen Sitz aller Schrauben und Muttern überprüfen. Festziehen, wenn nötig. 2. Überprüfen aller Gurten (einschließlich ihrer Gesamtlänge) auf mögliche Ungleichförmigkeit und Verschleiß. Sofortiger Austausch eines Gurts bei folgenden Gegebenheiten: •... - Seite 27 Cybex Eagle 11000 Chest Press Owner’s Manual 3. Manche Geräte benötigen Seile zusätzlich zu den Gurten. Überprüfen aller Seile auf Beschädigungen oder Verschleiß und einwandfreie Spannung. Wenn Sie Seile überprüfen, fahren Sie mit ihren Fingern am Seil entlang, achten sie auf partielle Unebenheiten im Seil und auf Anhaftungen.
-
Seite 28: Jährliche Arbeiten
Cybex Eagle 11000 Chest Press Owner’s Manual 4. Überprüfen Sie Riegel und Griffe auf Verschleiß, achten Sie im Besonderen auf Verbindungsbereiche. Alle verschlissener Griffe sofort austauschen. Überprüfen der Verbindungsgelenke auf einwandfreie Arretierung (weist auf Verschleiß hin) Alle verschlissenen Verbindungsgelenke sofort austauschen. -
Seite 29: Umgebungsbedingungen
Cybex Eagle 11000 Chest Press Owner’s Manual Umgebungsbedingungen Statische Elektrizität – Abhängig vom Klima am Aufstellungsort ist statische Elektrizität besonders in Umgebungen mit trockener Luft häufig anzutreffen. Dies tritt wiederum vorwiegend im Winter auf. Statische Aufladung kann zum Beispiel beim Gehen auf einem Teppichboden und anschließen- den Berühren eines Metallobjekts beobachtet werden. - Seite 30 Cybex Eagle 11000 Chest Press Owner’s Manual Diese Seite wurde absichtlich frei gelassen. Maintenece Page 5-8...
- Seite 32 10 Trotter Drive Medway, MA 02053 • 508-533-4300 • FAX 508-533-5183 www.cybexinternational.com • techhelp@cybexintl.com...
