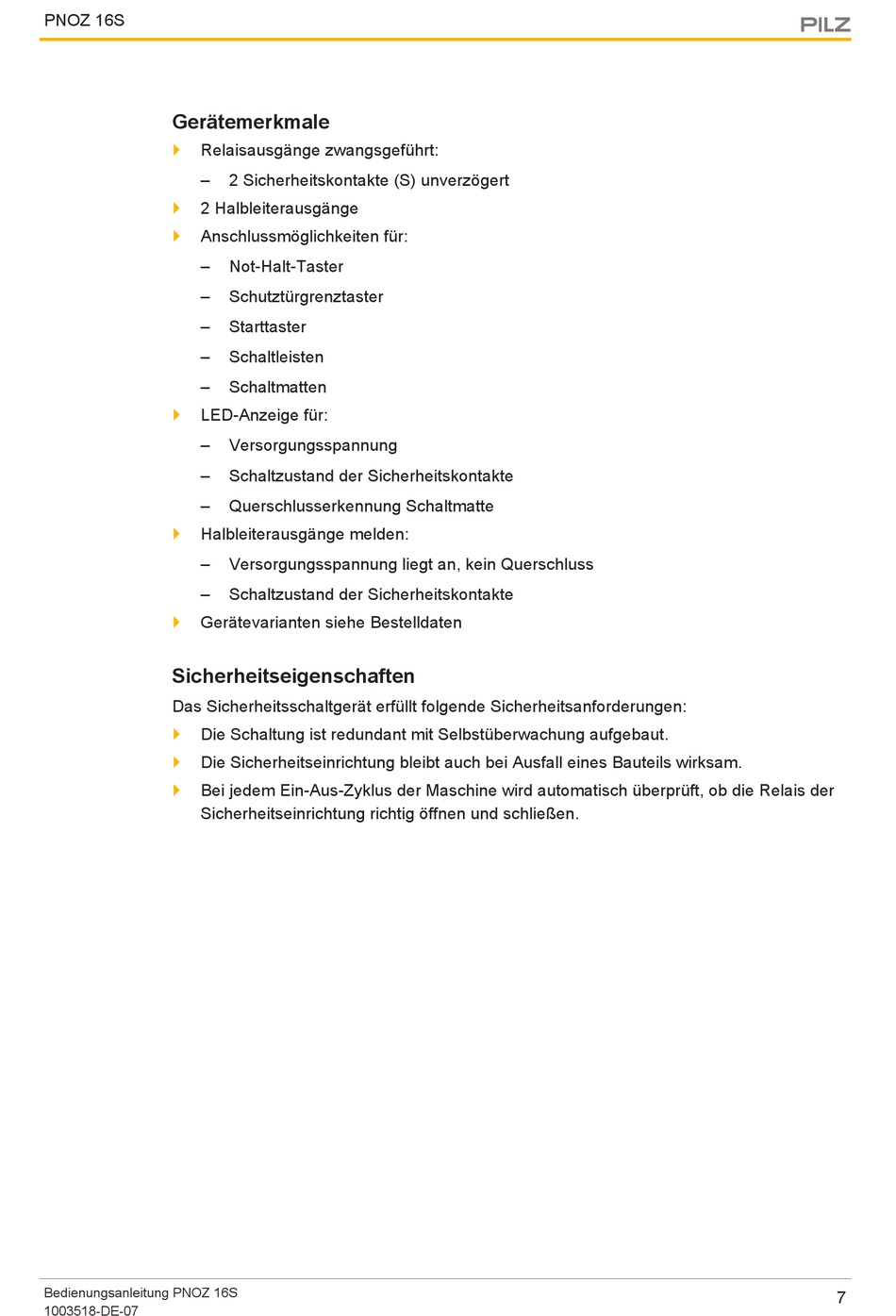

Gerätemerkmale; Sicherheitseigenschaften - Pilz PNOZ 16S Bedienungsanleitung

PNOZ 16S
Gerätemerkmale
} Relaisausgänge zwangsgeführt:
–
}
2 Halbleiterausgänge
}
Anschlussmöglichkeiten für:
–
–
–
–
–
}
LED-Anzeige für:
–
–
–
}
Halbleiterausgänge melden:
–
–
} Gerätevarianten siehe Bestelldaten

Sicherheitseigenschaften

Das Sicherheitsschaltgerät erfüllt folgende Sicherheitsanforderungen:
}
Die Schaltung ist redundant mit Selbstüberwachung aufgebaut.
}
Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam.
} Bei jedem Ein-Aus-Zyklus der Maschine wird automatisch überprüft, ob die Relais der
Sicherheitseinrichtung richtig öffnen und schließen.
Bedienungsanleitung PNOZ 16S
1003518-DE-07
2 Sicherheitskontakte (S) unverzögert
Not-Halt-Taster
Schutztürgrenztaster
Starttaster
Schaltleisten
Schaltmatten
Versorgungsspannung
Schaltzustand der Sicherheitskontakte
Querschlusserkennung Schaltmatte
Versorgungsspannung liegt an, kein Querschluss
Schaltzustand der Sicherheitskontakte
7
