Bedienungsanleitung:

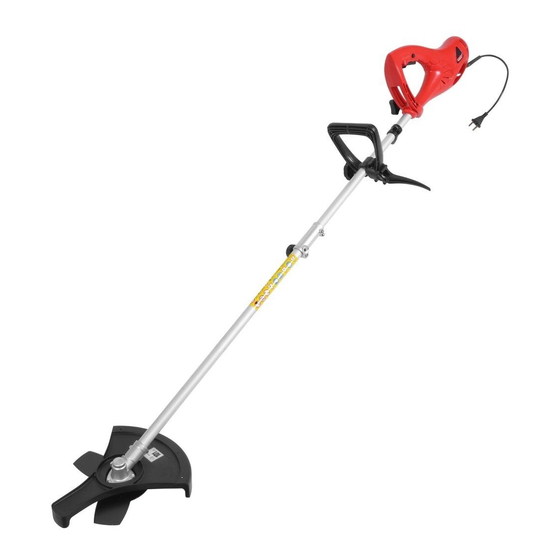

Elektrischer Rasentrimmer
Herzlichen Glückwunsch zum Kauf des Produktes der Marke HECHT. Vor der ersten Inbetriebnahme lesen Sie bitte
dieses Handbuch sorgfältig durch.
Dieses Handbuch beinhaltet wichtige Informationen bezüglich der Sicherheit, Inbetriebnahme, Bedienung, Wartung
Lagerung und Problemlösung. Diese Informationen sind an einem sicheren Platz aufzubewahren, um auch in Zukunft
Informationen finden oder diese auch anderen Nutzern zur Verfügung stellen zu können. Durch die ständige
technologische Entwicklung und Anpassung an die neuesten gültigen Standards der EU werden technische und
Designänderungen ohne vorherige Ankündigung vorgenommen. Fotografien dienen allein der Illustration und geben das
Produkt selbst möglicherweise nicht exakt wieder. Es ist nicht möglich Rechtsansprüche aus diesem
Bedienungshandbuch abzuleiten. Im Zweifelsfall kontaktieren Sie bitte Ihren Importeur oder Händler.
Elektrogeräte dürfen nicht zusammen mit dem Hausmüll entsorgt werden. In diesem Falle bitten wir Sie, das Gerät dem
Recyclingkreislauf zuzuführen. Bitte kontaktieren Sie hierfür Ihre örtlichen Behörden oder Ihren Händler.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hecht 1238
Inhaltszusammenfassung für Hecht 1238
- Seite 1 Bedienungsanleitung: Elektrischer Rasentrimmer Herzlichen Glückwunsch zum Kauf des Produktes der Marke HECHT. Vor der ersten Inbetriebnahme lesen Sie bitte dieses Handbuch sorgfältig durch. Dieses Handbuch beinhaltet wichtige Informationen bezüglich der Sicherheit, Inbetriebnahme, Bedienung, Wartung Lagerung und Problemlösung. Diese Informationen sind an einem sicheren Platz aufzubewahren, um auch in Zukunft Informationen finden oder diese auch anderen Nutzern zur Verfügung stellen zu können.
- Seite 2 - 2 -...
- Seite 3 - 3 -...
- Seite 4 - 4 -...
-
Seite 5: Inhaltsverzeichnis
BENUTZERHANDBUCH Vor der Inbetriebnahme dieser Maschine sind die Anweisungen in diesem Handbuch zu Ihrer eigenen Sicherheit und der Sicherheit anderer sorgfältig zu lesen. Verwahren Sie dieses Handbuch an einem sicheren Platz und geben Sie es an den nächsten Nutzer weiter, sodaß diese Informationen zu jeder Zeit verfügbar sind INHALT BILDANHANG SEITE... -
Seite 6: Sicherheitsanweisungen
Bevor Sie die Arbeit mit dem Gerät beginnen, machen Sie sich mit den Schaltern vertraut. Bevor Sie versuchen das Gerät zu verwenden, lassen Sie sich nach Möglichkeit von von einem erfahrenen Benutzer oder einem Experten die Funktion, Effektivität und Arbeitsweise erklären. Überzeugen Sie sich, daß... -
Seite 7: Allgemeine Sicherheitsanweisungen
Symbole im Handbuch Warnzeichen mit Informationen zum Schutz vor Gesundheits- oder Materialschäden Erklärungszeichen (Statt des Ausrufezeichens ist die Anweisung erklärt) mit Information zum Schutz vor Schäden Informationszeichen zur besseren Nutzung des Geräts Allgemeine Sicherheitsanweisungen Dieses Gerät ist nicht geeignet, von Personen (inklusive Kindern) mit beschränkten physischen, •... -
Seite 8: Elektrische Sicherheit
• Wenn Sie das Gerät einschalten bzw. das Gerät läuft, ist eine ausreichende Entfernung schneidender Elemente zu allen Körperteilen, besonders Händen und Füßen, sicherzustellen. Verletzungsrisiko! • Das Gerät darf nicht gestartet oder bedient werden, wenn dieses umgedreht oder nicht in Arbeitsposition ist. •... -
Seite 9: Präventionsmaßnahmen Gegen Rückschlag
Im Falle einer Kabelbeschädigung während des Betriebs ist der Stecker sofort aus der Steckdose zu ziehen. Berühren Sie das Kabel niemals bevor es aus der Steckdose gezogen wurde. Für das Kabel ist die Kabelaufhängung zu verwenden. • Präventionsmaßnahmen gegen Rückschlag Im Falle eines Rückschlags würde der Nutzer einen starken Schlag mit dem elektrischen Trimmer erhalten. -
Seite 10: Funktionsbeschreibung
Funktionsbeschreibung Manuell betriebener und tragbarer elektrischer Rasentrimmer, der von einem Elektromotor 230 V 50 Hz angetrieben wird. Das Schneidgerät verfügt über eine doppelte Spule mit Stufenautomatik, die optional eingebaut werden kann. Beim Scheideprozeß rotieren entweder zwei Kunststofffäden oder drei Messer vertikal um die Achse der Schnittebene. -
Seite 11: Montage Spulengehäuse
Die Demontage des Spulengehäuses ist im Kapitel “Montage/Demontage des Spulengehäuses” beschrieben Montage der Schutzabdeckung/Messer (Fig. 4) 1. Befestigen Sie die Schutzabdeckung (7) mit den drei beigefügten Schrauben (26) und Muttern (27). Fig. 4 Montage des Messers (Fig. 5) 2. Montieren Sie das Messer (8) auf dem Stiel. 3. -
Seite 12: Bedienung Des Elektrischen Rasentrimmers
BEDIENUNG DES ELEKTRISCHEN RASENTRIMMERS Benutzen Sie das Gerät nie ohne Schutzabdeckung. Stellen Sie vor jedem Gebrauch sicher, daß das Gerät funktionstüchtig ist. Stellen Sie sicher, daß die vorhandene Spannung mit der auf dem Typenschild übereinstimmt. Bei der Arbeit mit dem elektrischen Rasentrimmer ist persönliche Schutzausrüstung zu tragen. -
Seite 13: Fadenverlängerung
Der On/Off Schalter darf nicht arretiert werden. Er muß beim Loslassen das Gerät ausschalten. Wenn der Schalter beschädigt ist, darf mit dem Gerät nicht weiter gearbeitet werden. Fig. 11 Fadenverlängerung Ihr Gerät ist mit einer automatischen Verlängerung der beiden Fäden ausgestattet, der auslöst, wenn der Trimmerkopf die Erde leicht berührt. -
Seite 14: Arbeiten Mit Der Fadenspule
Arbeiten mit der Fadenspule Kurze oder abgenutzte Fäden schneiden schlecht. Im Falle von ineffizienten Schnittergebnissen prüfen Sie, ob genügend Faden auf der Spule ist. Lesen Sie das Kapitel “Fadenverlängerung”. Während der Benutzung halten Sie den Trimmerkopf immer kurz über den Boden und bewegen Sie das Gerät langsam vor und zurück. -
Seite 15: Reinigung
Stellen Sie sicher, daß die Fadenenden nicht aus den Spulenschlitzen rutschen. 6. Stecken Sie die Kappe wieder auf (34). Stellen Sie sicher, daß beide Verriegelungen auf der Oberseite der Abdeckung die Markierungen auf dem Schneidkopf abdecken. Dann rasten sie spürbar ein. 7. -
Seite 16: Mögliche Ursache
Elektrogeräte gehören nicht in den Hausmüll. Führen Sie das Gerät dem Recyclingkreislauf zu. Gebrauchte Kunststoff- und Metallteile sind entsprechend der Art des Materials zu trennen und entsprechend zu recyceln. Informieren Sie sich hierzu bei Ihrem Servicecenter. PROBLEMBEHEBUNG Problem Mögliche Ursache Lösung Spule/Messer ist Reinigen von Spule/Messer (siehe... -
Seite 17: Spezifikationen
Transportkosten übernommen wurden und die ausreichend verpackt wurden. - Im Falle von gerechtfertigten Garantieansprüchen kontaktieren Sie bitte unser Servicecenter. Dort erhalten Sie weitere Informationen zur Abwicklung Ihrer Reklamation. - Unser Servicecenter erreichen Sie unter: www.hecht-garten.de. - Die Entsorgung Ihres Elektrogerätes erfolgt kostenlos. - 17 -... -
Seite 18: Ce-Konformitätserklärung
CE KONFORMITÄTSERKÄRUNG 1. Wir, Werco spol. s r.o., Za mlýnem 25/1562, 147 00 Praha 4, IČO: 61461661 erklären auf eigene Verantwortung 2. Gerät:- Name: Elektrischer Rasentrimmer Type: HECHT 1238 Wichtigste technische Daten Parameter Watt Wert Nennleistung 1200 Max. Arbeitsbreite 3. Die Vorschriften, aufgrund derer diese Erklärung ausgestellt wurden: Diese Erklärung wurde ausgestellt auf Basis der Zertifikate der Intertek Testing Services... - Seite 19 Hubertus Bäumer GmbH Geschäftsführer Hubertus Bäumer und Gilbert Bäumer Brock 7, 48346 Ostbevern Tel. +49 02532/96 45 35 Amtsgericht Münster Westf. Handelsregisternr. B 11019 Homepage: www.hecht-garten.de, Email: kontakt@hecht-garten.de - 19 -...
