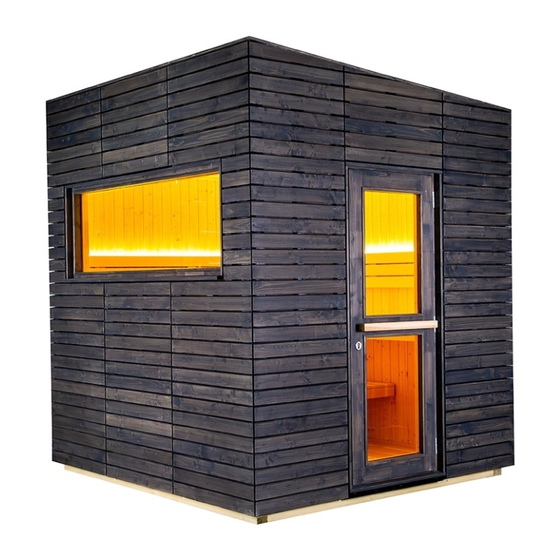

Garden sauna
ALPINA MEDIUM
Panorama / View
228 x 228 x 263 cm
ASSEMBLE INSTRUCTIONS
English
Version 01/24
Panorama
1-053-671 / ALP-M-P-DGR
1-053-672 / ALP-M-P-DCL
1-053-673 / ALP-M-P-BGR
1-053-674 / ALP-M-P-BCL
1-053-675 / ALP-M-P-ZGR
1-053-676 / ALP-M-P-ZCL
View
1-053-677 / ALP-M-V-DGR
1-053-678 / ALP-M-V-DCL
1-053-679 / ALP-M-V-BGR
1-053-680 / ALP-M-V-BCL
1-053-681 / ALP-M-V-ZGR
1-053-682 / ALP-M-V-ZCL
Item no. ALPINA-M
EN
DE
FR
IT
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Sentiotec ALPINA MEDIUM Panorama
Inhaltszusammenfassung für Sentiotec ALPINA MEDIUM Panorama
- Seite 18 1.4. Benötigtes Werkzeug 1.5. Wartung und Reinigung 1.6. Entsorgung 1.7. Stückliste 2. Grundriss / Fundament 2.1. Grundriss / Fundament Alpina Medium Panorama 2.2. Grundriss / Fundament Alpina Medium View 3. Montage Kabine 3.1. Montage Grundrahmen 3.2. Montage Bodenrahmen innen 3.3. Montage Kabinenwände 3.4.
-
Seite 19: Montage Vorbereitung
1. Montage Vorbereitung Lesen Sie diese Montageanleitung gut durch und bewahren Sie sie auf. So können Sie jederzeit Produktinformationen nachlesen. Sie finden diese Montageanleitung auch im Downloadbereich unserer Webseite auf www.sentiotec.com/downloads. 1.1. Wichtige Hinweise ● Erkundigen Sie sich bei Ihrer zuständige Baubehörde (Gemeindeamt, Ma- gistrat) bezüglich den Bauvorschriften und Belastungsnormen. -
Seite 20: Fundament
Montageanleitung S. 4/41 1.2. Fundament Diese folgenden Fundmente haben sich in der Praxis bewährt: • Fundamentplatte (Bodenplatte) • Streifenfundament Dabei ist bei beiden Varianten ein absolut waagrechtes und tragfähiges Funda- ment zu gewährleisten. Nur so kann eine einwandfreie Montage der Außensauna mit einer exakten Passgenauigkeit gewährleistet werden. - Seite 21 Montageanleitung S. 5/41 Dieses Symbol kennzeichnet Tipps und nützliche Hinweise Vorbohren Ablängen auf Naturmaß Annageln Verkabelung vornehmen Überprüfung des rechten Winkel: 80 cm Vorsichtiger Umgang mit Glas: Besondere Vorsicht gilt den Glaskanten - Gehärtetes Glas kann bei Stößen in kleine Scherben zerspringen. Legen Sie ein Schutzpolster (z.Bsp.: Verpackungs-Karton) unter die Glaskante.
-
Seite 22: Wartung Und Reinigung
Montageanleitung S. 6/41 1.5. Wartung und Reinigung ● Die Sauna sollte innen mit einem feuchten Tuch gereinigt werden. Verwenden Sie nur warmes Wasser - bei Bedarf empfehlen wir den Harvia Sauna Cleaner (SAC25040 - Reinigung und Desinfektion) ● Wird die Sauna längere Zeit nicht benutzt, empfehlen wir, die Kabine einmal im Monat aufzuheizen, um Schimmelbildung vorzubeugen. Harzgallen sind kein Reklamationsgrund. -
Seite 23: Stückliste
Montageanleitung S. 7/41 1.7. Stückliste Name Dimensions No. of items Bodenrahmen außen Bodenrahmen (imprägniert) - links 215x8x8 Bodenrahmen (imprägniert) - rechts 215x8x8 Bodenrahmen (imprägniert) - vorne 215x8x8 Bodenrahmen (imprägniert) - hinten 215x8x8 Bodenrahmen innen Bodenrahmen (imprägniert) 199x8x6 Bodenrahmen (imprägniert) 205x8x4 Bodenrahmen (imprägniert) 34,2x8x4 Bodenrahmen (imprägniert) - Seite 24 Montageanleitung S. 8/41 Name Dimensions No. of items Dach innen Dachauflageleiste L1 215x7,9x4 Dachauflageleiste L2 215x7,9x4 Dachauflageleiste L3 215x7,9x4 Dachauflageleiste L4 215x7,9x4 Dachelement D1 213x66,7x10 Dachelement D2 213x78,8x10 Dachelement D3 - Revisionsöffnung 213x72x10 Dach außen Sparrenauflage - hinten 215x8x7 Sparrenauflage - vorne, unten 215x11,9x7 Sparrenauflage - vorne, oben 215x11,9x7 Dachsparren 215,6x14x7 Dachplatten 228x114,3x1,9 Fenster Montageleisten 183x5x3,5 Montageleisten nur Panorama 63,5x5x3,5...
- Seite 25 Montageanleitung S. 9/41 Name Dimensions No. of items Außendekor Außendekor D1 253,9x71x5 Außendekor D2 53,7x85x5 Außendekor D3 242,2x71x5 Außendekor D4 237,5x77x5 Außendekor D5 237,5x77x5 Außendekor D6 237,5x75x5 Außendekor D7 242,6x77x5 Außendekor D8 248,3x77x5 Außendekor D9 253,9x75x5 Außendekor D10 254,5x77x5 Außendekor D11 nur Panorama 127,9x77x5 Außendekor D11 nur View 17,4x77x5...
- Seite 26 Montageanleitung S. 10/41 Name Dimensions No. of items Zubehör Lüftungsschieber - innen 52x14x1,5 Lüftungsschieber - innen 28,5x12x1,5 Lüftungsgitter - außen 28,5x12x1,5 Edelstahl Lüftungsgitter Ø6,5 Bodenrost 70x53x4 Kopfstützen 43x26x7 Lampenschutzgitter 920S Leuchte ohne Leuchtmittel Türgriff Set Alpina - Außentür 64,5 6 Lfm. Silikonkabel 5 x 2,5mm² 4 Lfm. Silikonkabel 3 x 1,5mm² Abstandshalter - Tür- und Fenstermontage 10x4x0,5cm Dachpappe 10 m...
- Seite 27 Montageanleitung S. 11/41...
-
Seite 28: Grundriss / Fundament
Montageanleitung S. 12/41 2. Grundriss / Fundament 2.1. Grundriss / Fundament Alpina Medium Panorama 2280 2280 2280 2280 Ø30... -
Seite 29: Grundriss / Fundament Alpina Medium View
Montageanleitung S. 13/41 2.2. Grundriss / Fundament Alpina Medium View 2280 2280 2280 2280 Ø30... -
Seite 30: Montage Kabine
Montageanleitung S. 14/41 3. Montage Kabine ACHTUNG! Beachten Sie die Grundrisse auf Seite 12-13 und die Abbildungen für die Montage ab Seite 17 (nach der letzten Sprache). 3.1. Montage Grundrahmen Legen Sie den imprägnierten Grundrahmen auf das Fundament wie dies im Grundriss und in den Fundament-Darstellungen gezeigt ist (siehe Seite 12-13). -
Seite 31: Montage Außendach
Montageanleitung S. 15/41 3.6. Montage Außendach Montage der Sparrenauflagen vorne und hinten. Beachten Sie die Ausschnitte für die Kabelkanäle. Montage der Dachsparren und der Dachplatten. Die im Lieferumfang enthaltene Dachpappe dient als Ersteindeckung. Wir empfehlen zusätzlich das Dach mit Bitumenschindeln, Blech oder einer geeigneten Folie einzudecken. Einsetzen der Edelstahl Lüftungsgitter. 3.7. Montage Fenster und Tür Fenster: Montieren Sie die “Montageleisten für Fenster”... -
Seite 32: Montage Elektrogeräte
Montageanleitung S. 16/41 3.9. Montage Elektrogeräte Für die Ofenzuleitung benötigen Sie ein Ø 2 cm großes Loch hinter dem Ofen in den Kabelschacht. Bohren Sie im rechten Winkel den Kabelauslass und verle- gen Sie das Kabel (je nach Saunasteuerung: Kabel bis aufs Innendach oder zur Steuerung). -
Seite 65: Figure Di Montaggio (Dopo L'ultima Lingua)
Pictures p. 17/39 3.1. 6,5 cm 8 Pcs. 5 x 70 215 x 8 x 8 cm 215 x 8 x 8 cm... - Seite 66 Pictures p. 18/39 3.2. 3 Pcs. 5 x 90 15 Pcs. 5 x 90 199 x 8 x 6 cm 205 x 8 x 4 cm 205 x 8 x 4 cm 205 x 8 x 4 cm 205 x 8 x 4 cm 60 x 8 x 4 cm 34,2 x 8 x 4 cm 199 x 8 x 6 cm...
- Seite 67 Pictures p. 19/39 3.3. Abluft Abluft Zuluft Zuluft 1043...
- Seite 68 Pictures p. 20/39 4 Pcs. 6 x 130 4 Pcs. 6 x 130 3 Pcs. 4 Pcs. 5 x 70 6 x 130...
- Seite 69 Pictures p. 21/39 1 Pcs. 6 Pcs. 4 Pcs. 5 x 70 5 x 70 6 x 130 1 Pcs. 5 x 70 12 Pcs. 5 x 70...
- Seite 70 Pictures p. 22/39 2 Pcs. 6 Pcs. 5 x 70 5 x 70 4 Pcs. 6 x 130 12 Pcs. 5 x 70...
- Seite 71 Pictures p. 23/39 3.4. 132 Pcs. 3,2 x 40...
- Seite 72 Pictures p. 24/39 3.5. 16 Pcs. 5 x 70 14 Pcs. 6 x120 3.6. 4 Pcs. 6 x 200 4 Pcs. 6 x 200...
- Seite 73 Pictures p. 25/39 4 Pcs. 6 x 150 215,6 x 14 x 7 cm 5 Pcs. 6 x 200 5 Pcs. 6 x 250 228 x 114,3 x 1,9 cm 228 x 114,3 x 1,9 cm 25 Pcs. 25 Pcs. 4 x 50 4 x 50 80 Pcs. 3 x 18...
- Seite 74 Pictures p. 26/39 3.7. 10 Pcs. 4 x 70 10 Pcs. 14 Pcs. 5 x 80 3,2 x 40...
- Seite 75 Pictures p. 27/39 14 Pcs. 4 x 70...
- Seite 76 Pictures p. 28/39 14 Pcs. 5 x 80 16 Pcs. 3,2 x 40...
- Seite 77 Pictures p. 29/39 2 Pcs. 10 Pcs. 5 x 150 4 x 70 10 Pcs. 13 Pcs. 5 x 80 3,2 x 40...
- Seite 78 Pictures p. 30/39 3.8. 16 Pcs. 3,2 x 40 196 x 2,5 x 2 cm 196 x 2,5 x 2 cm 8 Pcs. 3,5 x 40...
- Seite 79 Pictures p. 31/39 53 x 4 x 4 cm 58 x 4 x 4 cm 120 x 4 x 4 cm 6 Pcs. 3 Pcs. 5 x 70 5 x 70 2 Pcs. 4 x 60...
- Seite 80 Pictures p. 32/39 53 x 4 x 4 cm 6 Pcs. 3 Pcs. 5 x 70 5 x 70 2 Pcs. 4 x 60 6 Pcs. 3 Pcs. 5 x 70 5 x 120 2 Pcs. 4 x 60...
- Seite 81 Pictures p. 33/39 3 Pcs. 5 x 70 195 x 35 x 4 cm 6 Pcs. 4 Pcs. 3,5 x 40 3,5 x 50...
- Seite 82 Pictures p. 34/39 3 Pcs. 5 x 70 195 x 35 x 4 cm 6 Pcs. 4 Pcs. 3,5 x 40 3,5 x 50...
- Seite 83 Pictures p. 35/39 40 Pcs. 200 x 2,5 x 1 cm 3,2 x 40 4 Pcs. 4 Pcs. 3,5 x 40 3,5 x 40...
- Seite 84 Pictures p. 36/39 3.9.
- Seite 85 Pictures p. 37/39 3.10. 15 Pcs. 4,2 x 70 4 Pcs. 3,5 x 40 21 Pcs. 45 Pcs. 4,2 x 70 4,2 x 70...
- Seite 86 Pictures p. 38/39 47 Pcs. 14 Pcs. 4,2 x 70 3,2 x 40 3 Pcs. 3,2 x 60 85 x 4 x 3 cm only View 12 Pcs. 16 Pcs. 3,2 x 40 3,2 x 40...
- Seite 87 Pictures p. 39/39 3.11. 4 Pcs. 3,5 x 40...
