13.2 Web-GUI-Funktionen
13 IODD

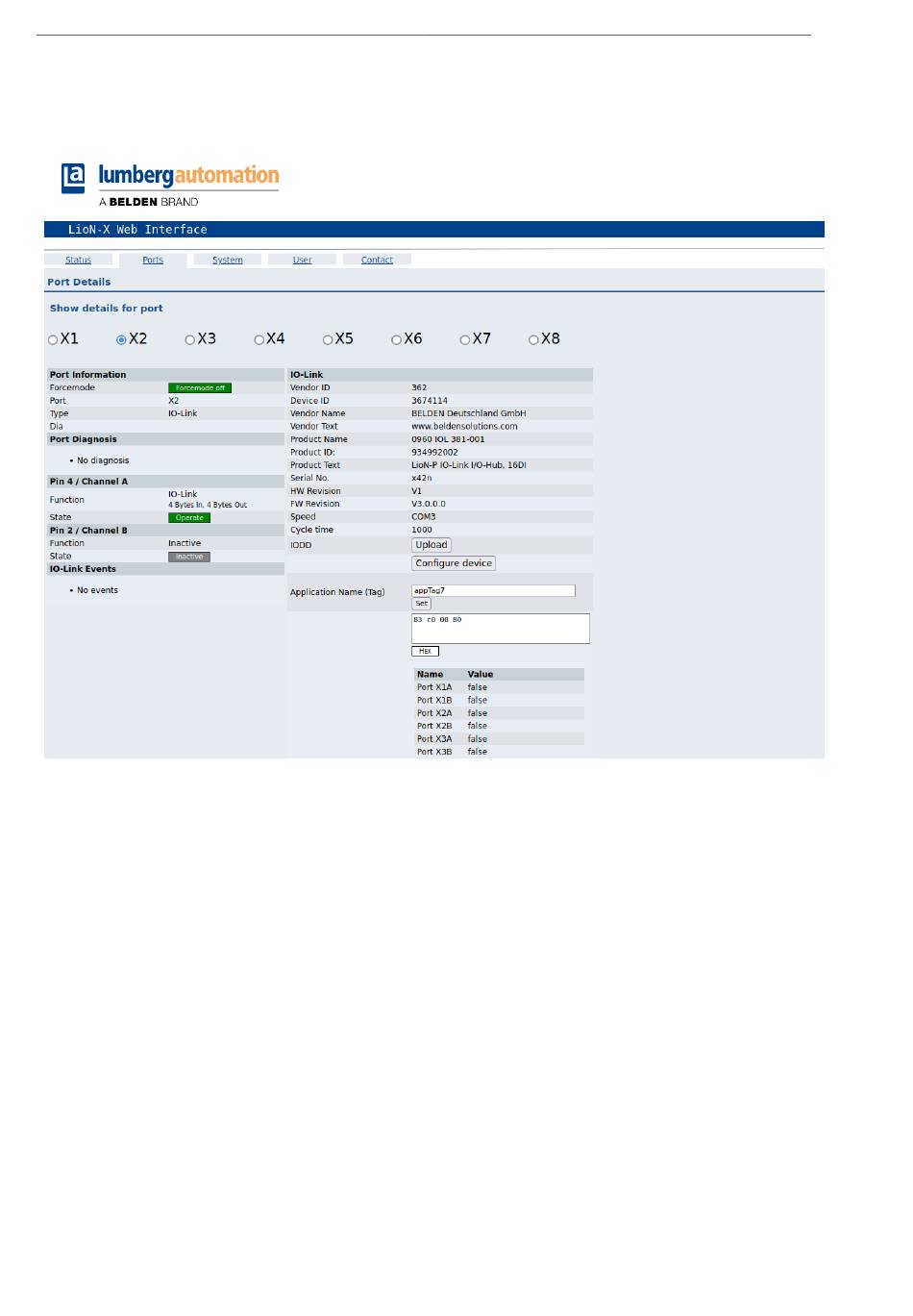

13.2.1 Port Details-Seite
Die Port Details-Seite zeigt alle Informationen über den ausgewählten
Port an. In der linken Spalte werden alle Port- und Kanal-spezifischen
Informationen angezeigt. Wenn der Port als IO-Link konfiguriert und ein IO-
Link Device angeschlossen ist, werden alle IO-Link-Informationen für das
angeschlossene Gerät in der rechten Spalte angezeigt.
IODD-Schaltflächen
Die Reihe mit dem Namen IODD bietet Zugang zu den "IODD on Module"-
Funktionen. Die Schaltfläche UPLOAD lässt den Nutzer eine IODD-Datei in
das Modul hochladen, unabhängig vom ursprünglichen Gerät, für welches
die IODD erstellt wurde.
Die maximale Anzahl an IODDs ist durch den Speicherplatz limitiert. Sollte
kein ausreichender Speicherplatz mehr für neue IODDs zur Verfügung
stehen, wird eine Fehlermeldung gesendet. In diesem Fall navigieren Sie
238
Handbuch PROFINET
Version 2.5 10/2023
