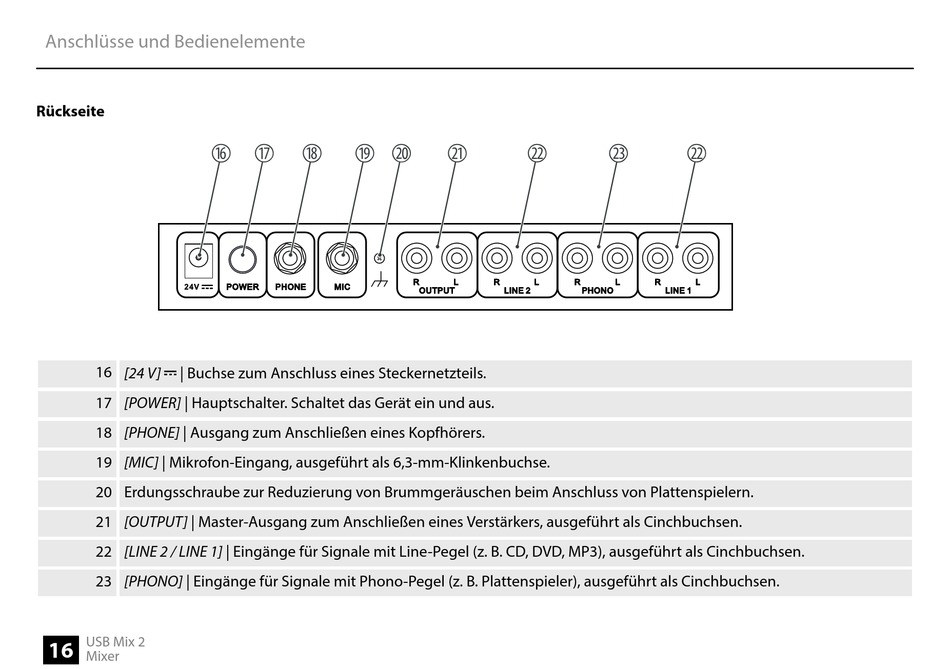

Anschlüsse und Bedienelemente
Rückseite
1
24V
16 [24 V]
| Buchse zum Anschluss eines Steckernetzteils.
17 [POWER] | Hauptschalter. Schaltet das Gerät ein und aus.
18 [PHONE] | Ausgang zum Anschließen eines Kopfhörers.
19 [MIC] | Mikrofon-Eingang, ausgeführt als 6,3-mm-Klinkenbuchse.
20 Erdungsschraube zur Reduzierung von Brummgeräuschen beim Anschluss von Plattenspielern.
21 [OUTPUT] | Master-Ausgang zum Anschließen eines Verstärkers, ausgeführt als Cinchbuchsen.
22 [LINE 2 / LINE 1] | Eingänge für Signale mit Line-Pegel (z. B. CD, DVD, MP3), ausgeführt als Cinchbuchsen.
23 [PHONO] | Eingänge für Signale mit Phono-Pegel (z. B. Plattenspieler), ausgeführt als Cinchbuchsen.
