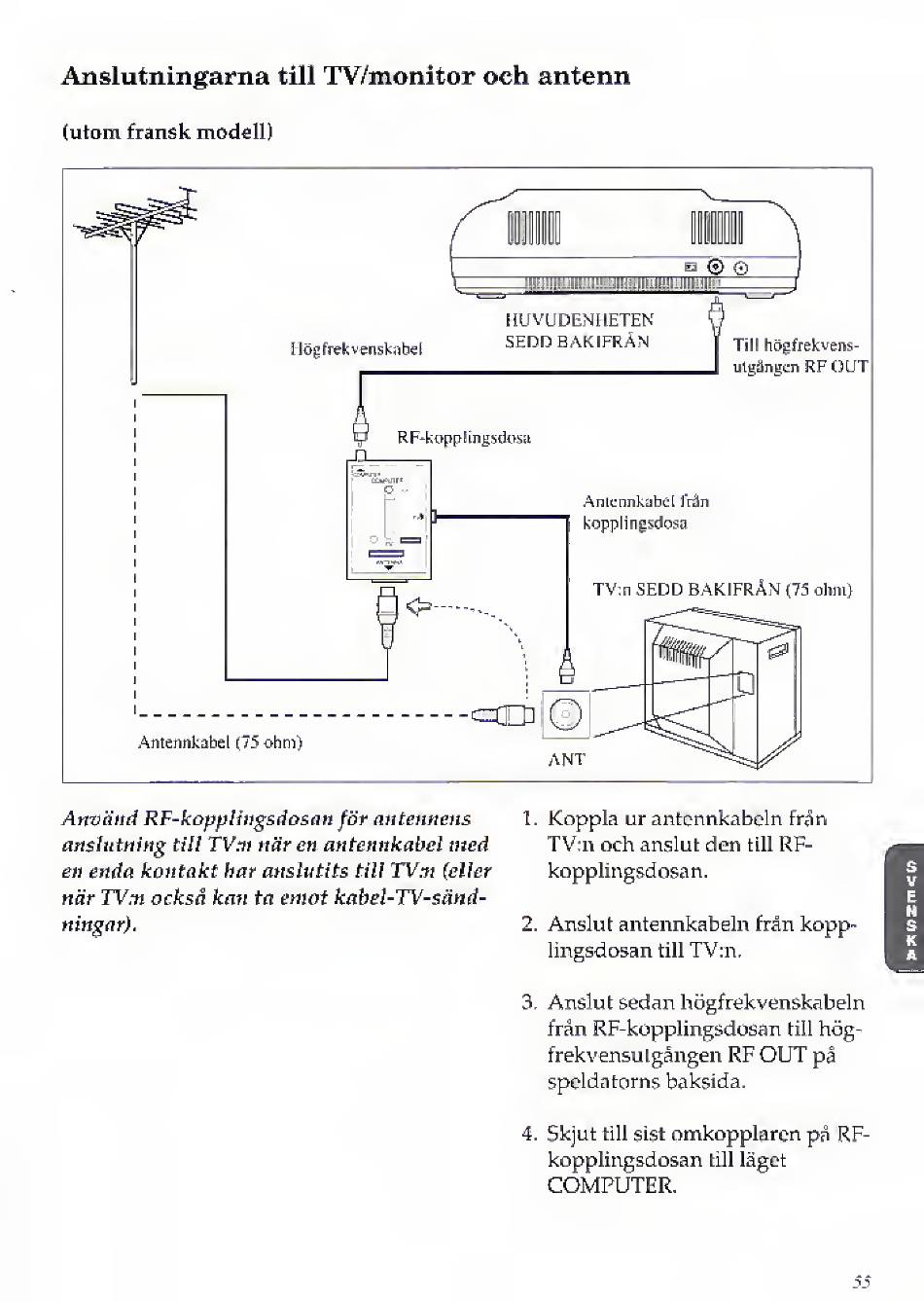

Anslutningarna
till
TV/monitor och antenn
(utom
fransk modell)
Hogfrekvenskabel
HUVUDENIIETEN
SEDD BAKIFRAN
Till
hogfrekvens-
ulgangcn
RF
OUT
RF-kopplingsdosa
„'
<=-
Anicnnkabel
friJn
kopplingsdosa
TV:n
SEDD BAKIFRAN
(75
ohm)
'-----
-
do o
Antennkabel (75
ohm)
ANT
Anvattd RF-kopplingsdosan
for
antennens
anslutning
till
TVm
nar
en
antennkabel
med
en
enda kontakt hat
anslutits
till
TVm
(eller
nar
TVm
ocksa
kan
ta
emot
kabel-TV-sand-
ningar).
1.
Koppla
ur
antcnnkabeln
fran
TVm
och
anslut
den
till
RF-
kopplingsdosan.
2.
Anslut antennkabeln
fran
kopp-
lingsdosan
till
TV:n.
3.
Anslut sedan hogfrekvenskabeln
fran
RF-kopplingsdosan
till
hog-
frekvensulgangen
RF
OUT
pa
speldatorns baksida.
4.
Skjut
till
sist
omkopplaren
pa
RF-
kopplingsdosan
till
laget
COMPUTER.
55
