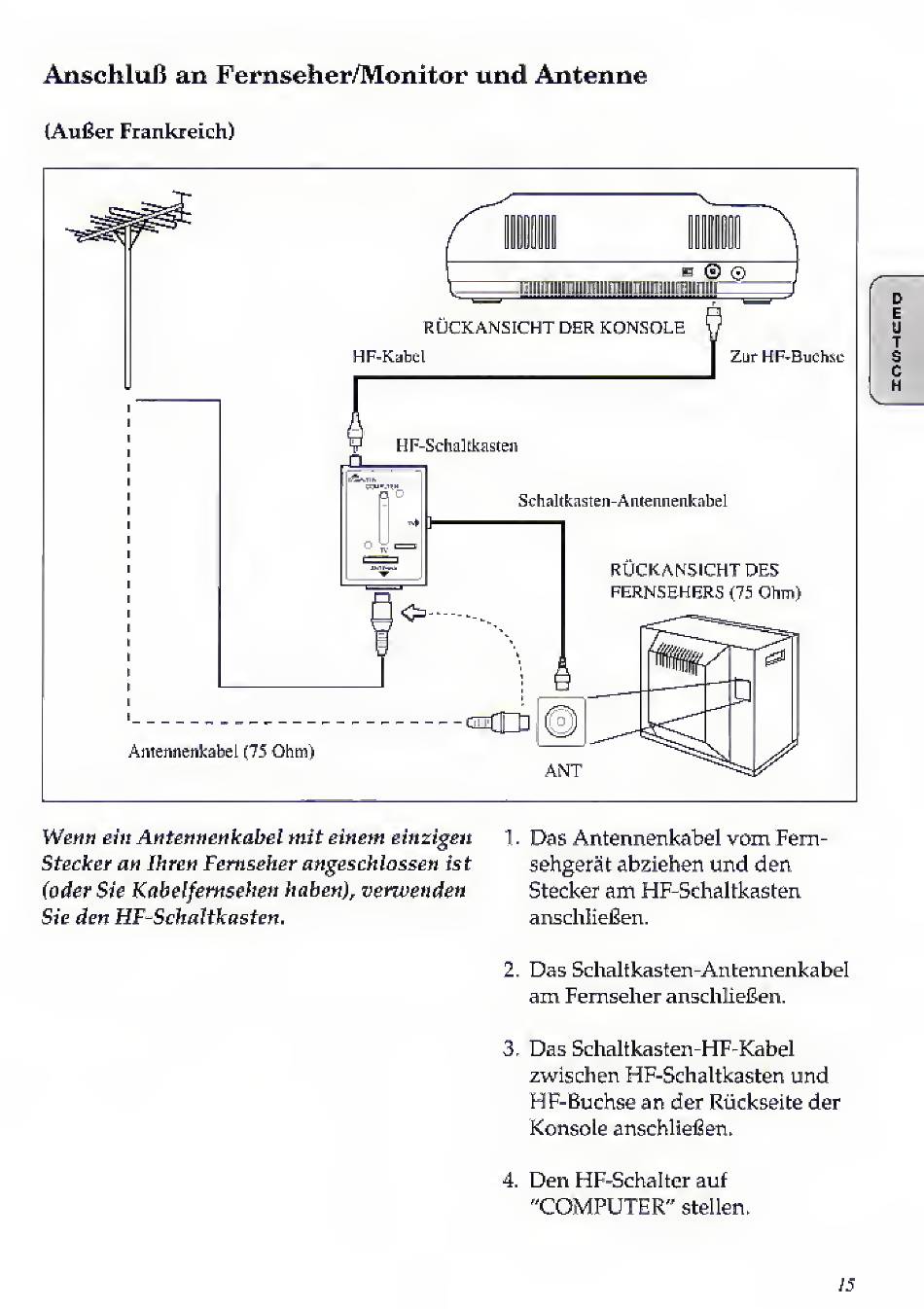

AnschluB an Fernseher/Monitor
und
Antenne
(Aufier Frankreich)
H
©
©
RUCKANSICHT DER KONSOLE
HF-Kabcl Zur HF-Buchse
HF-Schaltkasten
i
—
Schaltkasten-Antennenkabel
RUCKANSICHT
PES
FERNS EH
RRS
(75
Ohm)
i
qjQP
Antennenkabel
(75
Ohm)
ANT
Wenn
ein
Antennenkabel
tnit
einem
einztgen
Stecker
an
Ihren Fernseher angeschlossen
1st
(oder
Sie
Kabelfernsehen haben),
venvenden
Sie
den HF-Schaltkasten.
Das Antennenkabel
vom
Fern-
sehgerat
abziehen
und
den
Stecker
am
HF-Schaltkasten
anschliefien.
2.
Das
Schaltkasten-Antennenkabel
am
Fernseher
anschliefien.
3.
Das
Schaltkasten-HF-Kabel
zwischen
HF-Schaltkasten
und
HF-Buchse an
der Ruckseite der
Konsole
anschliefien.
4.
Den
HF-Sehalter auf
"COMPUTER"
stellen.
