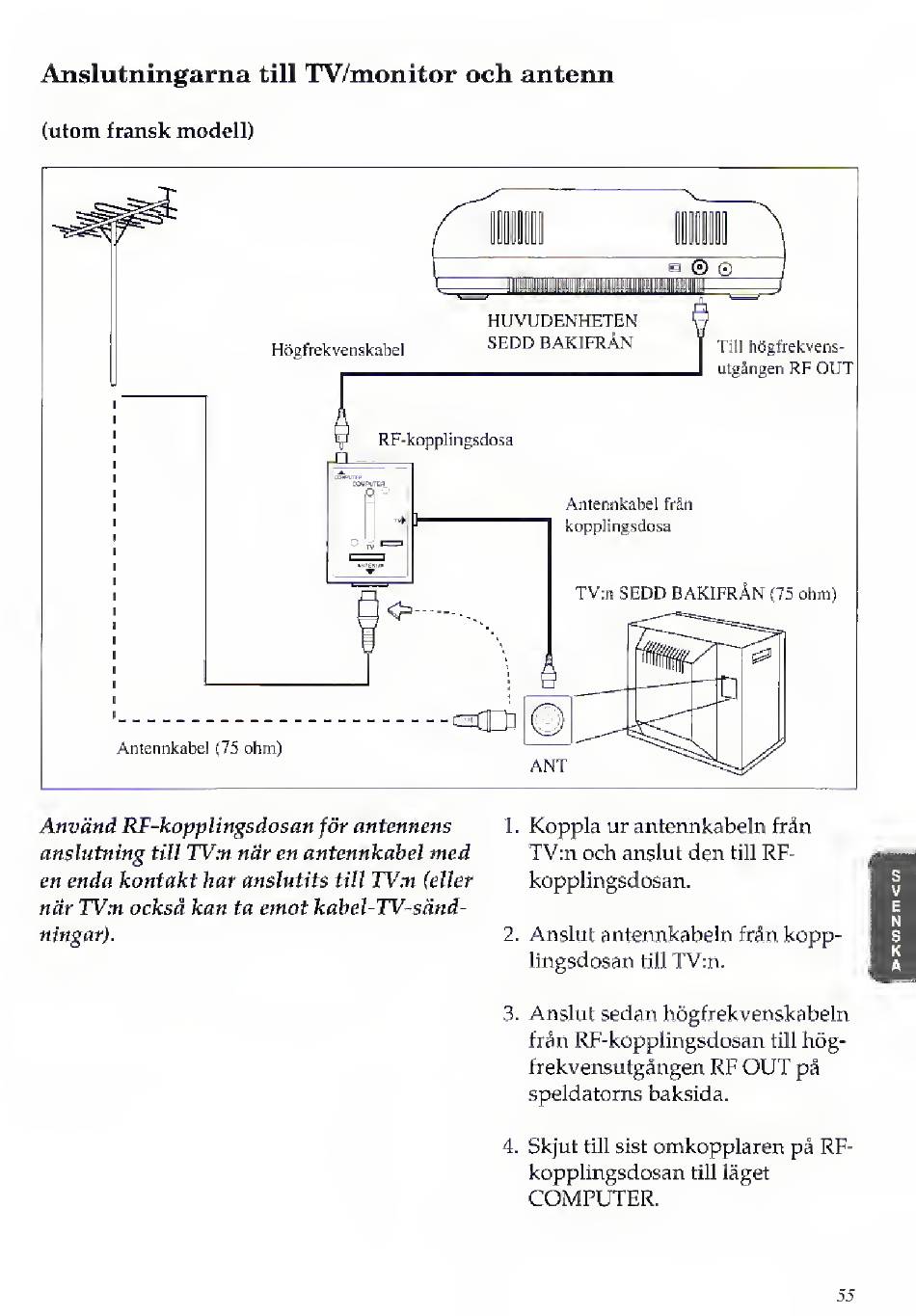

Anslutningarna
till
TV/monitor och antenn
(utom fransk modell)
Hogfrekvenskabel
HUVUDENHETEN
SEDD BAKIFRAN
Till
hbgfrekvens-
utgangen
RF
OUT
RF-kopplingsdosa
->
}
Antennkabel
fran
kopplingsdosa
TV:n
SEDD BAKIFRAN
(75
ohm;
QBQp]
Antennkabel
(75
ohm)
Anvdnd
RF-kopplingsdosan
for
antennens
anslutning
till
TVw
ndr
en antennkabel
med
en
enda kontakt hat
anslutits
till
TVm
(eller
ndr
TVm
ocksd
kan
ta
emot
kabel-TV-sand-
ningar).
1.
Koppla
ur antennkabeln
fran
TV:n
och
anslut
den
till
RF-
kopplingsdosan.
2.
Anslut antennkabeln
fran
kopp-
lingsdosan
till
TV:n.
3.
Anslut sedan hogfrekvenskabeln
fran
RF-kopplingsdosan
till
hog-
frekvensutgangen
RF
OUT
pa
speldatorns baksida.
4.
Skjut
till
sist
omkopplaren
pa RF-
kopplingsdosan
till
la
get
COMPUTER.
