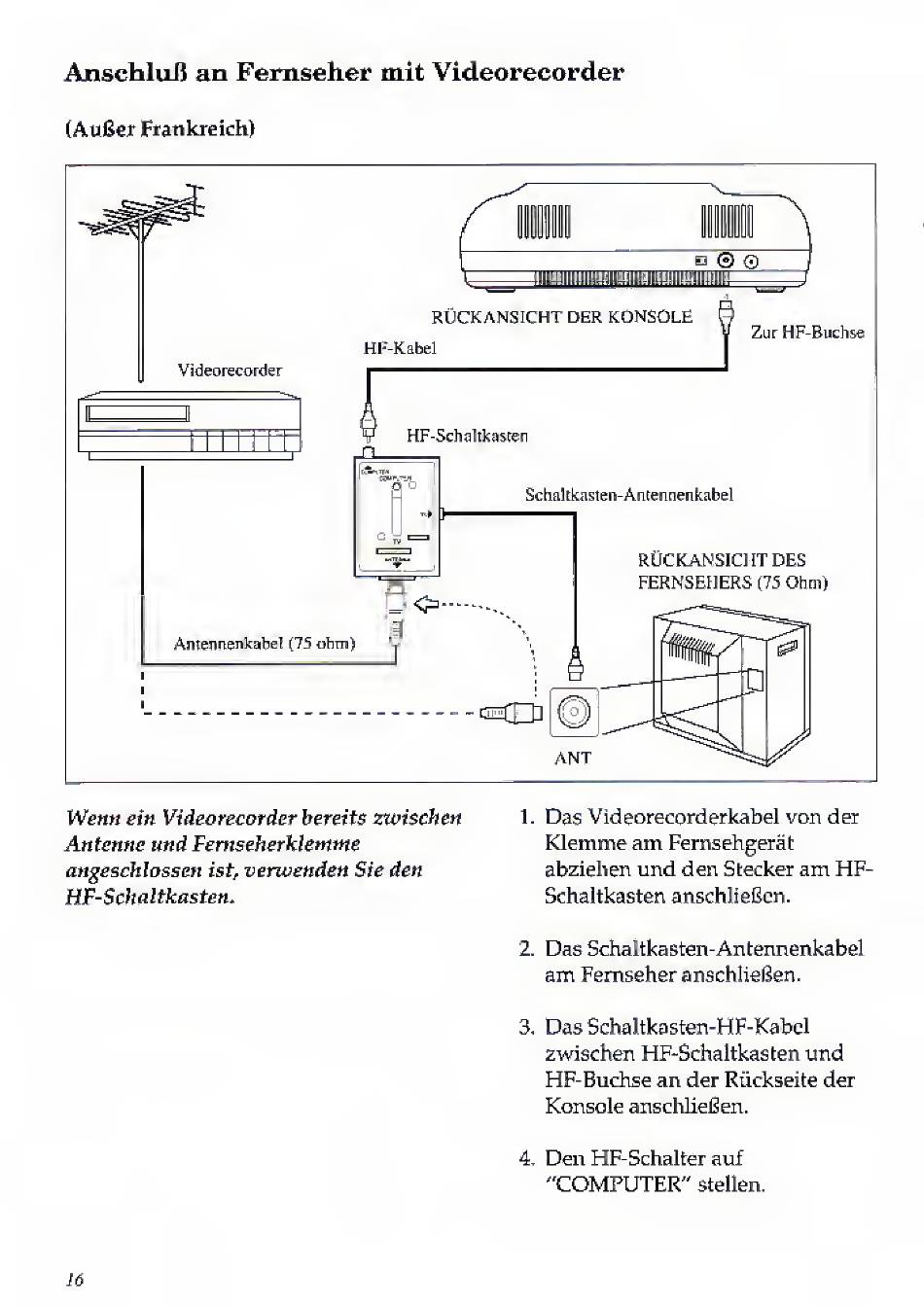

Anschlufl
an Fernseher mit Videorecorder
(Aufier Frankreich)
Videorecorder
"X.
llll^lllllllli{aililllHaittillliM=
g
RUCKANSICHT DER KONSOLE
HF-Kabel
Zur HF-Buchse
HF-Schaltkasten
Schaltkasten-Arttermenkabel
<=
Antennenkabel
(7>
ohm)
ROCKANSICIIT des
FERNSEIIERS
(75
Ohm)
-
cnO
ANT
Wenn
etn
Videorecorder bereits
zwischen
Antenne und Femseherklemtne
angeschlossen
ist,
verwenden
Sie
den
HF-
Schaltkasten*
1.
Das
Videorecorderkabel
von
der
Klemme
am
Fernsehgerat
abziehen
und den
Stecker
am
HF-
Schaltkasten
anschliefien.
2.
Das
Schaltkasten-Antennenkabel
am
Fernseher
anschlieSen.
3.
DasSchaltkasten-HF-Kabel
zwischen HF-Schaltkasten
und
HF-Buchse an
der
Rtickseite
der
Konsole
anschliefien.
4.
Den
HF-Schalter auf
"COMPUTER"
stellen.
16
