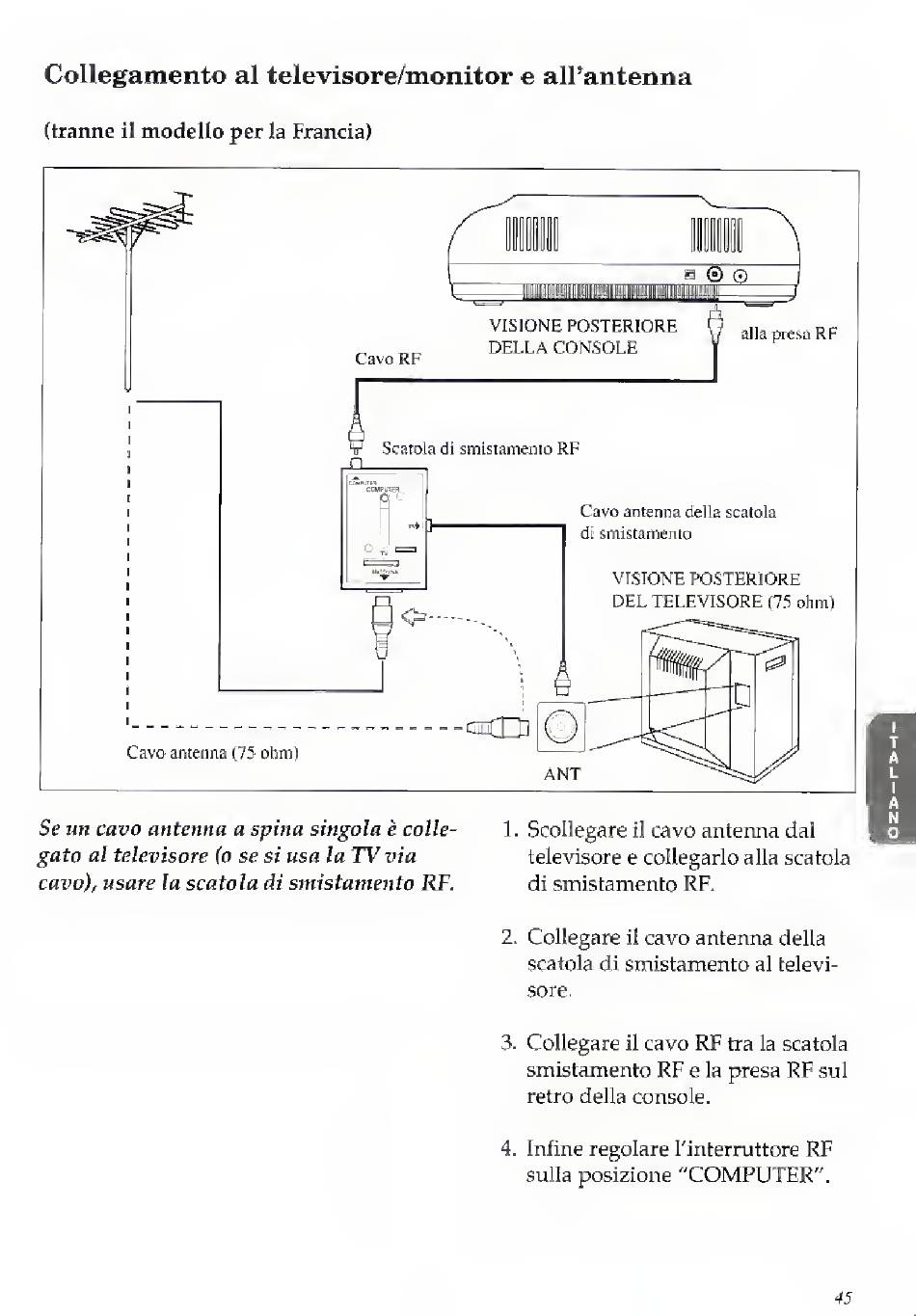

Collegamento
al
televisore/monitor
e
alPantenna
(tranne
il
modello
per
la
Francia)
CavoRF
VISIONE POSTERIORE
DELL A CONSOLE
alia
presa
RF
Scarola
di
smistamento
RF
_
-.>
Cavo
antenna
della scatola
di
smistamento
VISIONE
POSTERIORE
DEL TELEVISORE
(75
ohm)
i
C^JQ]
Cavo
antenna (75
ohm)
ANT
Se
un cavo antenna
a spina singola
e
colle-
gato
al
televisore
(o se si
usa
la
TV
via
cavo),
usare
la
scatola
di
smistamento
RF.
1
.
Scollegare
il
cavo antenna
dal
televisore e collegarlo
alia
scatola
di
smistamento
RF.
2.
Collegare
il
cavo antenna
della
scatola di
smistamento
al televi-
sore.
3.
Collegare
il
cavo
RF
tra la
scatola
smistamento
RF
e
la
presa
RF
sul
retro della console.
4.
Infine regolare
l'interruttore
RF
sulla
posizione
"COMPUTER".
45
