Ausgabe 1.00
Mikrofonanschluß
Hier wird das Mikrofon angeschlossen.
Lautsprecheranschluß
Hier wird das Lautsprecherkabel angeschlossen. Der Lautsprecher ist auf der Frontblende befestigt und bei Öffnung des Gerätes muß
diese Steckverbindung getrennt werden.
Belegungsanzeige
Über diese rote LED wird der Belegungszustand der Videotürstation angezeigt (an: Verbindung wird aufgebaut)
LAN Zustandsanzeige
Wenn diese LED grün leuchtete ist eine Netzwerkverbindung vorhanden.
PoE Stromversorgung
Wenn diese LED grün leuchtete ist eine PoE Versorgung über das Netzverkabel vorhanden.

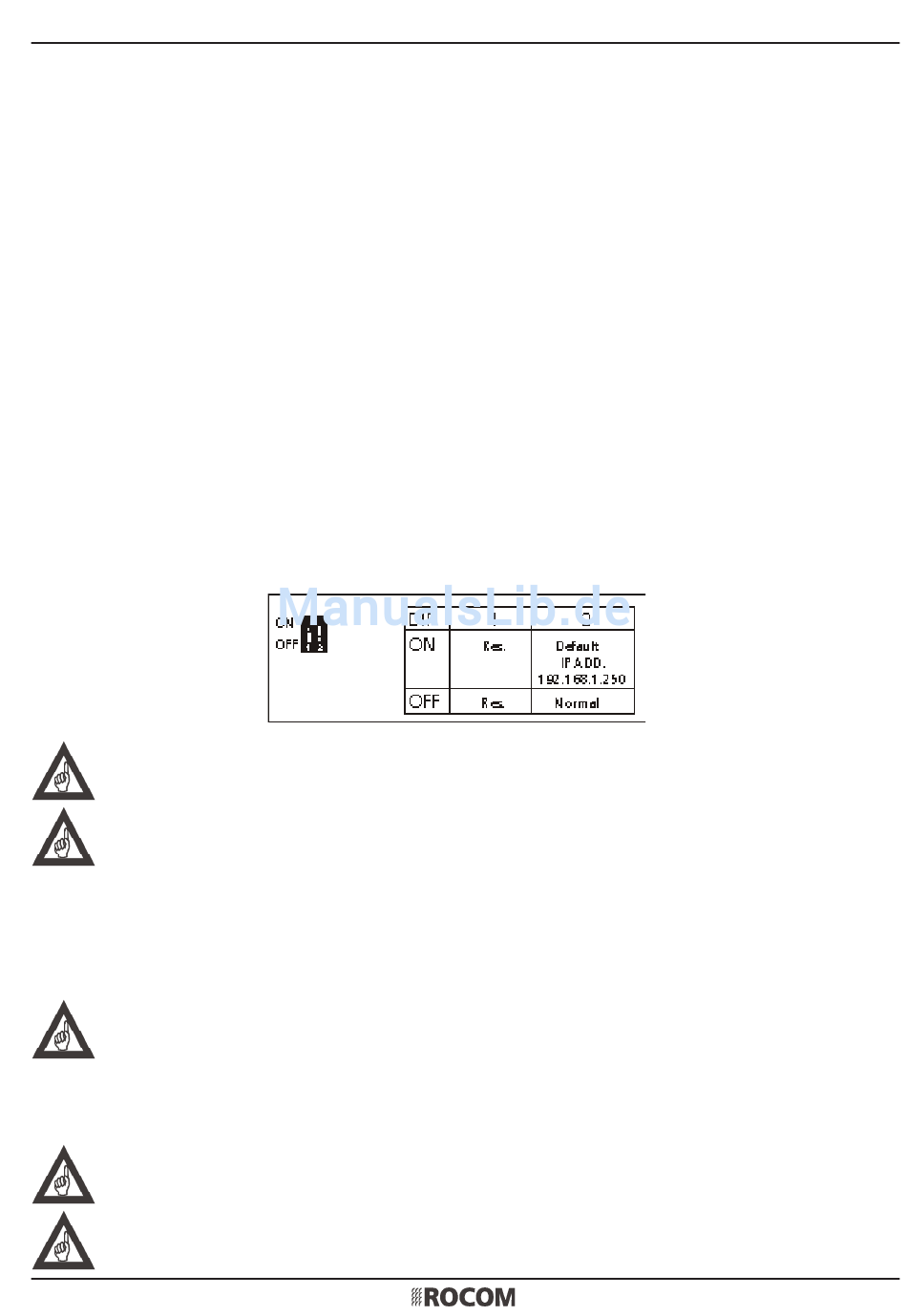

DIP Schalter Werkseinstellung IP Adresse
Mit diesen DIP Schalter kann die IP Adresse der Türstation auf Werkeinstellung zurückgesetzt werden.
Mit dem Schalter 2 wird die IP Adresse des Gerätes auf den Wert 192.168.1.250 zurückgesetzt.
Bitte beachten!
Um die gewünschte Einstellung zu aktivieren müssen Sie nach der Betätigung des DIP Schalters die Türstation durch Aus- und
Einschalten der Stromversorgung neu starten.
Bitte beachten!
Nach dem Laden der IP Adresse ab Werk mit den DIP Schalter 2 diesen wieder auf die OFF Position zurücksetzten.
Stecker für Flachbandkabel Tastenerweiterung
Hier wird das Flachbandkabel aus den Tastenerweiterungsmodul eingesteckt.
Spannungsausgang 12 Vdc
Wenn die Videotürstation über PoE versorgt wird steht hier eine Gleichspannung für die Versorgung eines Türöffners zur Verfügung.
Bitte beachten!
Der Stromverbrauch des angeschlossenen Türöffners, oder anderen Verbraucher, darf 300 mA NICHT übersteigen.
Eingang 12 Vac/dc Stromversorgung
Alternativ zur PoE Stromversorgung kann die Videotürstation auch über eine externe 12 V Wechsel- oder Gleichspannung versorgt
werden. Der max. Stromverbrauch der Türstation ist 300 mA (ohne den Türöffner).
Bitte beachten!
Externe und PoE Stromversorgung dürfen NICHT gleichzeitig benutzt werden.
Bitte beachten!
Bei Gleichstromversorgung über ein primärgetaktetes Netzgerät sicherstellen das dieser ausreichend gefi ltert ist, da sonst
Störgeräusche auf der Sprechverbindung auftreten können. Wir empfehlen die Benutzung eines normalen 12 Vac Klingeltra-
fos.
Agora IP
Bedienungsanleitung
Seite 6
