Normen und Zulassungen • SDL Kabel flex Testbeschreibung
8. SDL Kabel flex Testbeschreibung
8.1 Torsion
8.1.1 Testaufbau
2
8.1.2 Testbedingungen
•
Abstand a:
•
Drehwinkel:
•
Geschwindigkeit:
•
Besonderheit:
8.1.3 Prüfungen im Einzelnen
•
Pixelfehler optisch: Zu Testbeginn wurde die minimale Equalizereinstellung festgestellt,
d.h. der Wert im Bereich von 0-15, bei dem keine Pixelfehler mehr sichtbar sind. Wenn
sich durch die mechanische Belastung die Equalizereinstellung verändert, wird diese no-
tiert.
•
Touch Screen auf Funktion (in Verwendung eines 21,3" Automation Panel -
5AP920.2138-01)
•
USB Maus Funktion
•
Hot plug-Funktion durch ziehen des USB Steckers
•
Nach der Testdauer von 150000 Zyklen wurde der Test mit dem Resultat „OK" beendet.
150
a

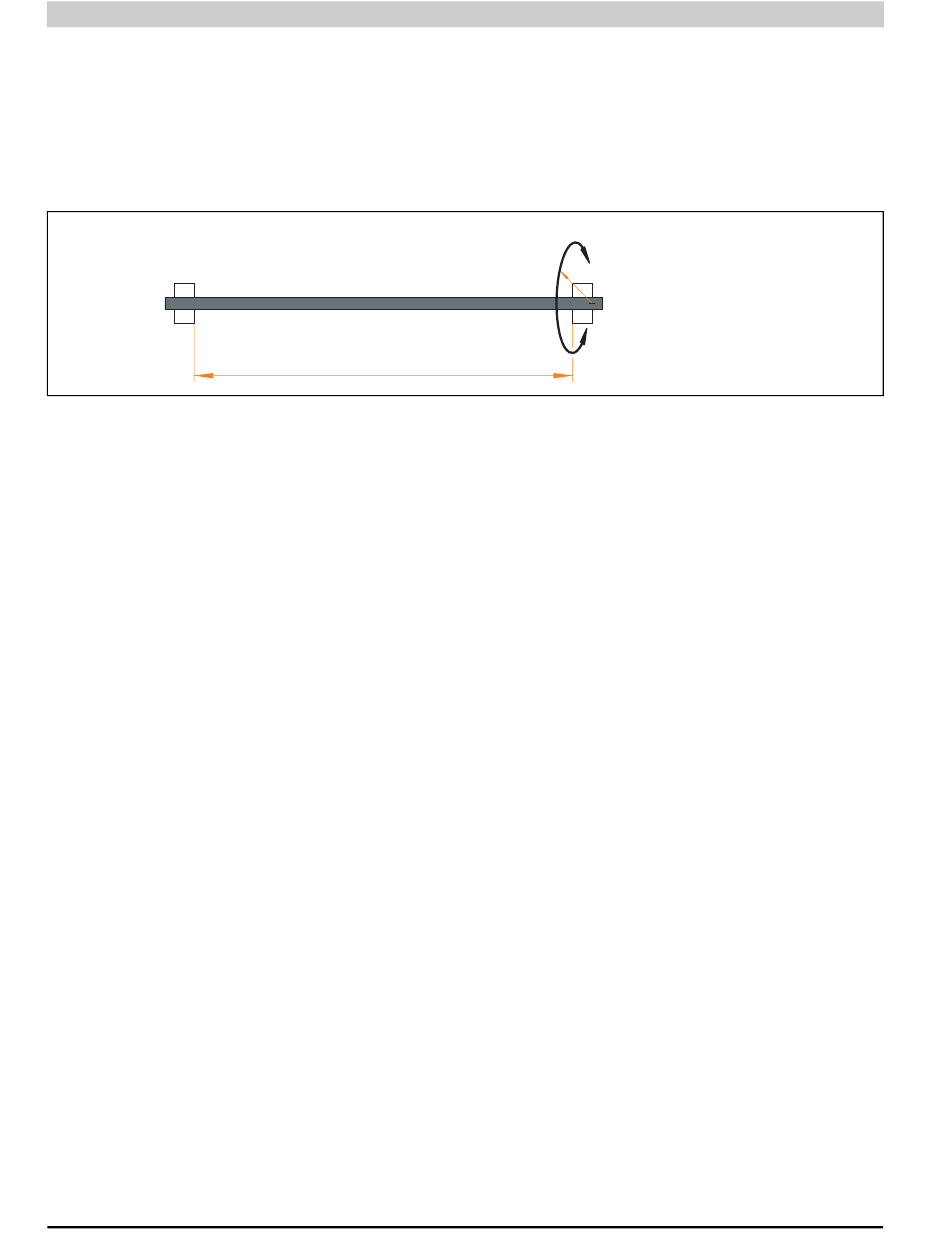

Abbildung 112: Testaufbau - Torsion
450 mm
± 85°
50 Zyklen / Minute
Das Kabel wurde zweifach in die Maschine eingespannt.
Automation Panel 800 Anwenderhandbuch V 1.50
1
3
1 ... Drehwinkel
2 ... fest
3 ... beweglich
