Extension Unit Mit Not-Aus; Abbildung 91: Not-Aus Verdrahtungsplan-Extension Unit Mit Not-Aus - Rückansicht - B&R Automation Panel 800 Anwenderhandbuch

Inbetriebnahme • Not-Aus Verdrahtungsschema

3.2 Extension Unit mit Not-Aus

Bei einer Extension Unit, in diesem Fall Extension C-Keys right, mit einem Not-Aus Taster, wird
die Verbindung von dem AP800 Display zur Extension Unit über einen Extension Connector mit
Federkontakten auf einer Zwischenplatine realisiert. Der Not-Aus Taster befindet sich auf der
Extension Unit wobei im nicht aktivierten Zustand die beiden Öffner des Not-Aus Schaltelements
und somit der Not-Aus Serienkreis, geschlossen sind.

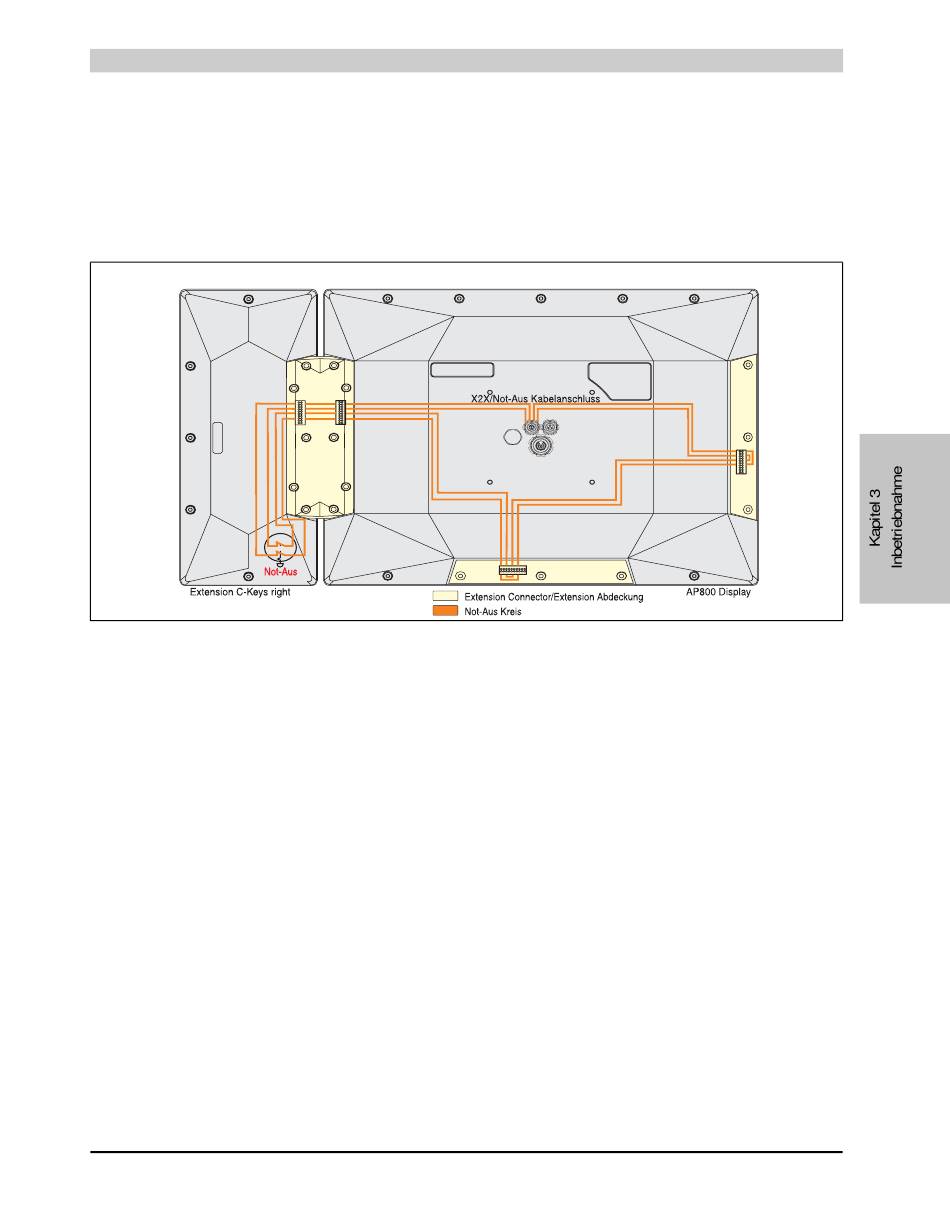

Abbildung 91: Not-Aus Verdrahtungsplan-Extension Unit mit Not-Aus - Rückansicht
