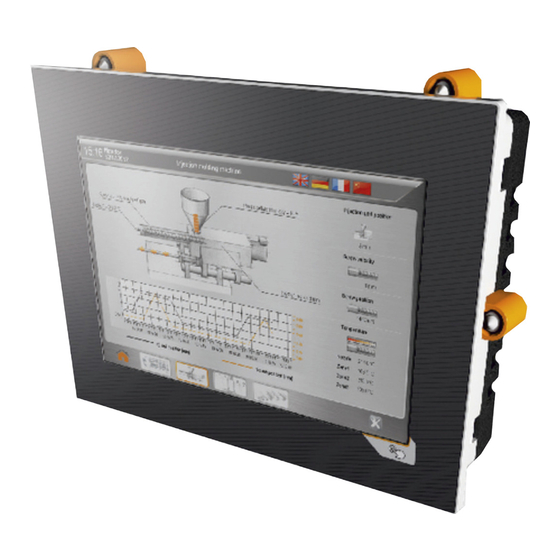

Power Panel T80
Anwenderhandbuch
Version: 1.00 (März 2020)
Bestellnr.: MAPPT80-GER
Originalbetriebsanleitung
Alle Angaben entsprechen dem aktuellen Stand zum Zeitpunkt der Erstellung des Handbuches. Inhaltliche Änderungen dieses
Handbuches behalten wir uns ohne Ankündigung vor. Die B&R Industrial Automation GmbH haftet nicht für technische oder
redaktionelle Fehler und Mängel in diesem Handbuch. Außerdem übernimmt die B&R Industrial Automation GmbH keine
Haftung für Schäden, die direkt oder indirekt auf Lieferung, Leistung und Nutzung dieses Materials zurückzuführen sind. Wir
weisen darauf hin, dass die in diesem Dokument verwendeten Soft- und Hardwarebezeichnungen und Markennamen der
jeweiligen Firmen dem allgemeinen warenzeichen-, marken- oder patentrechtlichen Schutz unterliegen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für B&R Power Panel T80

Inhaltszusammenfassung für B&R Power Panel T80

  • Seite 1 Power Panel T80 Anwenderhandbuch Version: 1.00 (März 2020) Bestellnr.: MAPPT80-GER Originalbetriebsanleitung Alle Angaben entsprechen dem aktuellen Stand zum Zeitpunkt der Erstellung des Handbuches. Inhaltliche Änderungen dieses Handbuches behalten wir uns ohne Ankündigung vor. Die B&R Industrial Automation GmbH haftet nicht für technische oder redaktionelle Fehler und Mängel in diesem Handbuch.

  • Seite 2: Inhaltsverzeichnis

    6.3.2 Projected Capacitive Touch (PCT)......................22 6.3.3 Blickwinkel............................... 23 6.3.4 Derating der Umgebungstemperatur....................... 23 6.3.5 Derating der Displayhelligkeit........................24 6.3.6 Oberflächenbeständigkeit........................24 6.4 Technische Daten............................25 6.4.1 Spezifische technische Daten der Display-Varianten................26 6.4.2 Ethernet-Schnittstellen..........................26 Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 3 6.5.2 10,1" Varianten............................28 6.5.3 12,1" Varianten............................29 6.5.4 15,6" Varianten............................29 6.6 Abmessungen..............................30 6.6.1 7,0" Power Panel T80..........................30 6.6.2 10,1" Power Panel T80........................... 31 6.6.3 12,1" Power Panel T80........................... 32 6.6.4 15,6" Power Panel T80........................... 33 6.7 Anschlusselemente............................34 6.7.1 Ethernet-Schnittstelle..........................
  • Seite 4 10.2 EU-Richtlinien und Normen (CE)......................114 10.2.1 Normenübersicht..........................115 10.2.2 Störfestigkeitsanforderungen (Immunität)....................116 10.2.3 Störaussendungsanforderungen (Emission)..................118 10.2.4 Mechanische Bedingungen......................... 119 10.2.5 Elektrische Sicherheit.......................... 120 10.3 Underwriters Laboratories (UL).........................121 10.4 Offshore/Maritime............................122 10.5 Weitere Zulassungen..........................123 11 Umweltgerechte Entsorgung................124 11.1 Werkstofftrennung............................. 124 Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 5: Einleitung

    DIN ISO 2768 mittel bis 6 mm ±0,1 mm über 6 bis 30 mm ±0,2 mm über 30 bis 120 mm ±0,3 mm über 120 bis 400 mm ±0,5 mm über 400 bis 1000 mm ±0,8 mm Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 6: Allgemeine Sicherheitshinweise

    Elektronische Geräte sind grundsätzlich nicht ausfallsicher. Bei Ausfall der speicherprogrammierbaren Steuerung, des Bedien- oder Beobachtungsgerätes bzw. einer unterbrechungsfreien Stromversorgung ist der Anwender selbst dafür verantwortlich, dass angeschlossene Geräte, wie z. B. Motoren in einen sicheren Zustand gebracht werden. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 7: Schutz Vor Elektrostatischen Entladungen

    • Die allgemeinen Sicherheitsbestimmungen, sowie die national geltenden Unfallverhütungsvorschriften sind zu beachten. • Die elektrische Installation ist nach den einschlägigen Vorschriften durchzuführen (z. B. Leitungsquer- schnitt, Absicherung, Schutzleiteranbindung). • Treffen Sie die erforderlichen Schutzmaßnahmen gegen elektrostatische Entladung (siehe "Schutz vor elektrostatischen Entladungen" auf Seite Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 8: Betrieb

    Stick usw.) oder über Netzwerke sowie Internet stellt eine potenzielle Gefährdung für das System dar. Es liegt in der Eigenverantwortung des Anwenders, diese Gefahren abzuwenden und durch entsprechende Maßnahmen wie z. B. Virenschutzprogramme, Firewalls usw. abzusichern sowie nur Software aus vertrauenswürdigen Quellen einzusetzen. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 9: Cyber Security Disclaimer Für Produkte

    Der Begriff "Steuerungssysteme" bezieht sich auf alle Arten von B&R-Produkten wie Steuerungen (z. B. X20), Visualisierungssysteme (z. B. Power Pa- nel T30), Prozessleitsysteme (z. B. APROL) und unterstützende Systeme wie Engineering-Workstations mit Automation Studio. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 10: Systemübersicht

    Lederhandschuhen reagieren die projiziert-kapazitiven Touchscreens präzise und zuverlässig. Optimiertes Betriebssystem Das Betriebssystem des Power Panel T80 ist optimiert und vollständig vor unerwünschten Änderungen durch An- wendungsprogramme geschützt. Anwendungsdaten werden zur Laufzeit ausschließlich im flüchtigen Arbeitsspei- cher abgelegt. Performance und Stabilität des Betriebssystems werden daher auch nach jahrelanger Laufzeit nicht durch Datenfragmente gefährdet.

  • Seite 11: Bestellnummernschlüssel

    Basismodell 1 Derivat: Fortlaufende Zahl [0...Z] Beispiele Power Panel T80, 7,0", Glasfront (entspiegelt), 1x Gigabit-Ethernet. CPU und Speicher: 1,3 GHz dual Core (ATOM E3930), 1 GByte RAM, 512 MByte Flash-Drive onboard. Display und Touch: 7,0", 800 x 480 (WVGA) Auflösung, projiziert kapazitiver Touch Screen, multitouch-fähig, entspiegelte Glasfront mit...

  • Seite 12: Inbetriebnahme

    Die Schutzart des Gerätes (siehe technische Daten) kann nur eingehalten werden, wenn der Einbau gemäß den oben genannten Anforderungen in ein entsprechendes Gehäuse mit mindestens derselben Schutzart erfolgt. Achtung! Das Gerät muss final in ein Schutzgehäuse mit ausreichender Steifigkeit eingebaut werden (entspre- chend UL61010-1 und UL61010-2-201). Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 13: Montage Mit Halteklammern

    3. Die Halteklammern nach hinten schieben, bis sie mit der Rückseite der Aussparung bündig sind. Abbildung: Halteklammern nach hinten schieben 4. Die Halteklammern nun durch Festziehen der Befestigungsschrauben mit einem Schlitzschraubendreher an der Wand bzw. dem Schaltschrankblech fixieren. Abbildung: Halteklammern fixieren In die Halteklammern ist eine Drehmomentbegrenzung eingebaut. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 14: Montagevorschriften

    15). Können die angegebenen Luftzirkulationsabstände nicht eingehalten werden, ist entweder ein entspre- chendes Derating (siehe "Derating der Umgebungstemperatur" auf Seite 23) zu beachten oder die Gehäuseinnentemperatur vom Anwender zu überwachen (siehe "Temperaturüberwachung" auf Seite 78). Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 15: Einbaulagen

    Das Gerät kann in allen anderen Einbaulagen betrieben werden, wenn ein entsprechendes Derating (siehe "De- rating der Umgebungstemperatur" auf Seite 23) eingehalten oder die Gehäuseinnentemperatur von der Appli- kation überwacht (siehe "Temperaturüberwachung" auf Seite 78) wird. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 16: Erdung (Funktionserdung)

    Umgebung des Geräts (Schaltschrank, Maschine usw.) vorzusehen. Kabelschellen 4.1.7 Anforderung an die verwendeten Kabel Achtung! Um die Anforderungen der UL-Zertifizierung zu erfüllen, müssen Kupferkabel verwendet werden, wel- che für eine Betriebstemperatur >70 °C ausgelegt sind. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 17: Vesa-Befestigung

    4.1.8 VESA-Befestigung Am Power Panel befinden sich 4 Gewindeeinsätze (1) zur Aufnahme einer VESA-Befestigung: Achtung! Standard: VESA 100 Maximale Einschraubtiefe der Befestigungsschrauben: 8 mm Schrauben mit passender Länge wählen, um Beschädigung des Geräts zu vermeiden. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 18: Bedienung Des Power Panels

    ⇐ ▼ ← → 4.2.2 Maus Wird eine USB-Maus am Power Panel angeschlossen, so erscheint der Maus-Cursor. Werden rechte und linke Maustaste gleichzeitig länger als 2 Sekunden betätigt, wechselt das Power Panel auf die Serviceseiten. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 19: Instandhaltung

    • Vermeiden von statischen Bildern bzw. Bildinhalten • Verwendung von Bildschirmschonern (beweglich) wenn das Display nicht benutzt wird • Häufigerer Bildwechsel • Ausschalten des Displays bei Nichtbenutzung Die Abschaltung der Hintergrundbeleuchtung (Backlight) kann die Vermeidung des Einbrenneffektes nicht verhin- dern. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 20: Gerätebeschreibung

    Glas, chemisch gehärtet (6H), entspiegelt ETH1 (IF1) 6PPT80.156B-10B 15,6" Glas, chemisch gehärtet (6H) ETH1 (IF1) 6PPT80.156B-16A 15,6" Glas, chemisch gehärtet (6H), entspiegelt ETH1 (IF1) und ETH2 (IF2) 6PPT80.156B-16B 15,6" Glas, chemisch gehärtet (6H) ETH1 (IF1) und ETH2 (IF2) Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 21: Lieferumfang

    • Systemvoraussetzungen • Projected Capacitive Touch (PCT) • Blickwinkel • Derating der Displayhelligkeit • Oberflächenbeständigkeit 6.3.1 Systemvoraussetzungen Funktion AS-Version AR-Version Allgemeine Unterstützung des Power Panels 4.7.1 4.71 AS ... Automation Studio, AR ... Automation Runtime Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 22: Projected Capacitive Touch (Pct)

    Bedienstifte, kann es zu Funktionsunterschieden kommen. Daher kann B&R keine allumfängliche Garantie für deren Funktion übernehmen. Aktive Bedienstifte werden nicht unterstützt! Touch-Aktionen bei Reinigung Während der Reinigung vom PCT können Touch-Aktionen ausgelöst werden. Ist dies nicht erwünscht, muss dieses Verhalten in der Applikation berücksichtigt werden. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 23: Blickwinkel

    Treffen eine oder mehrere der genannten Bedingungen zu, darf das Gerät mit Derating bis zur maximalen Be- triebstemperatur abzüglich den angegebenen Derating-Temperaturen betrieben werden. Treffen mehrere Bedingungen zu, müssen die einzelnen Derating-Werte addiert werden. Siehe Umgebungsbedingungen in den technischen Daten. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 24: Derating Der Displayhelligkeit

    Isopropanol • Speiseöl • Chlorwasserstoff 6 % • • Kaffee Stempelfarbe • Coca-Cola • • Kugelschreiberfülle • Diesel • • Lysol Terpentin • Dieselöl • Methylbenzol • Terpentinöl-Ersatz (Verdünner) • Dimethylbenzol • Methylethylketon • Trichlorethen Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 25: Technische Daten

    279 mm 324 mm 414 mm Höhe 153 mm 191 mm 221,5 mm 258,5 mm Tiefe 42,5 mm 42,2 mm 43,7 mm Gewicht 1,1 kg 1,7 kg 2,25 kg 3,3 kg Leistungsaufnahme inklusive aller Schnittstellen. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 26: Spezifische Technische Daten Der Display-Varianten

    Produkt B&R ID-Code 6PPT80.0702-10A 0xF9C6 6PPT80.0702-10B 0xF9C5 6PPT80.0702-16A 0xF9C8 6PPT80.0702-16B 0xF9C7 6PPT80.101E-10A 0xF9CA 6PPT80.101E-10B 0xF9C9 6PPT80.101E-16A 0xF9CC 6PPT80.101E-16B 0xF9CB 6PPT80.121E-10A 0xF9CE 6PPT80.121E-10B 0xF9CD 6PPT80.121E-16A 0xF9D0 6PPT80.121E-16B 0xF9CF 6PPT80.156B-10A 0xF9D2 6PPT80.156B-10B 0xF9D1 6PPT80.156B-16A 0xF9D4 6PPT80.156B-16B 0xF9D3 Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 27: Zulassungen

    Gerätebeschreibung 6.4.4 Zulassungen Der Stand der in diesem Handbuch gelisteten Zulassungen entspricht nicht zwingend dem aktuellen Stand. Der aktuelle Stand der Produktzulassungen ist auf der entsprechenden Produktseite von www.br-automation.com finden. in Vorbereitung Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 28: Temperatur-Luftfeuchte-Diagramme

    RH [%] Relative Luftfeuchtigkeit (RH) in Prozent und nicht kondensierend 6.5.2 10,1" Varianten RH [%] T [°C] Diagrammlegende Betrieb T [°C] Temperatur in °C Lagerung und Transport RH [%] Relative Luftfeuchtigkeit (RH) in Prozent und nicht kondensierend Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 29: 12,1" Varianten

    RH [%] Relative Luftfeuchtigkeit (RH) in Prozent und nicht kondensierend 6.5.4 15,6" Varianten RH [%] T [°C] Diagrammlegende Betrieb T [°C] Temperatur in °C Lagerung und Transport RH [%] Relative Luftfeuchtigkeit (RH) in Prozent und nicht kondensierend Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 30: Abmessungen

    Gerätebeschreibung 6.6 Abmessungen 6.6.1 7,0" Power Panel T80 36,5 Ansicht A Ansicht A 6x Halteklammer mit Drehmomentbegrenzung Frontplatte eloxiert E6 / C8 (schwarz) Haube pulverbeschichtet RAL 9005 Feinstruktur matt Maße des Einbauausschnitts für diese Power Panel Variante: 198 ±1 mm x 142 ±1 mm Siehe auch: "Anforderungen an den Einbauausschnitt"...

  • Seite 31: 10,1" Power Panel T80

    Gerätebeschreibung 6.6.2 10,1" Power Panel T80 Ansicht A 36,5 Ansicht A 8x Halteklammer mit Drehmomentbegrenzung Frontplatte eloxiert E6 / C8 (schwarz) Haube pulverbeschichtet RAL 9005 Feinstruktur matt Maße des Einbauausschnitts für diese Power Panel Variante: 268 ±1 mm x 180 ±1 mm Siehe auch: "Anforderungen an den Einbauausschnitt"...

  • Seite 32: 12,1" Power Panel T80

    Gerätebeschreibung 6.6.3 12,1" Power Panel T80 Ansicht A Ansicht A 8x Halteklammer mit Drehmomentbegrenzung Frontplatte eloxiert E6 / C8 (schwarz) Haube pulverbeschichtet RAL 9005 Feinstruktur matt Maße des Einbauausschnitts für diese Power Panel Variante: 313 ±1 mm x 210,5 ±1 mm Siehe auch: "Anforderungen an den Einbauausschnitt"...

  • Seite 33: 15,6" Power Panel T80

    Gerätebeschreibung 6.6.4 15,6" Power Panel T80 Ansicht A Ansicht A 9x Halteklammer mit Drehmomentbegrenzung Frontplatte eloxiert E6 / C8 (schwarz) Haube pulverbeschichtet RAL 9005 Feinstruktur matt Maße des Einbauausschnitts für diese Power Panel Variante: 403 ±1 mm x 247,5 ±1 mm Siehe auch: "Anforderungen an den Einbauausschnitt"...

  • Seite 34: Anschlusselemente

    Spannungen durch verstärkte oder doppelte Isolierung galvanisch getrennt sein und die Anforderungen von SELV-/PELV-Kreisen erfüllen. Information: Bei allen Ethernet-Anschlüssen sind nur Verbindungen innerhalb eines Gebäudes unter Berücksich- tigung der maximalen Längen zulässig. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 35: Usb-Schnittstellen

    Vielfältigkeit der am Markt erhältlichen USB-Geräte, kann B&R keine Garantie für deren Funkti- on übernehmen. Für die bei B&R erhältlichen USB-Geräte wird die Funktion gewährleistet. • Aufgrund der allgemeinen PC-Spezifikation sind diese USB-Schnittstellen mit äußerster Sorg- falt bezüglich EMV, Kabelführung etc. zu behandeln. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 36: Spannungsversorgung

    Die Versorgungsspannung ist intern durch eine fix aufgelötete Sicherung (siehe technische Daten) gegen Überlast der Versorgungsspannung abgesichert. Wird die Sicherung in einem Fehlerfall zerstört, muss das Gerät an B&R zur Reparatur (Austausch der Sicherung) geschickt werden. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 37: Konfiguration

    • durch gleichzeitiges Betätigen der rechten und linken Maustaste für mind. 2 Sekunden, falls eine USB- Maus angeschlossen ist • durch automatischen Aufruf nach Neustart des Power Panels, wenn der entsprechende Start mode auf der Serviceseite Startup konfiguriert ist (siehe Serviceseite "Startup" auf Seite Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 38: Darstellung Der Serviceseiten In Dieser Dokumentation

    Backup & Reset Security OPC UA Save & Exit About & Info Sprache der Serviceseiten Wie im vorhergehenden Beispiel der Serviceseite zu erkennen ist, sind alle Inhalte der Serviceseiten des Power Panels grundsätzlich in englischer Sprache gehalten. Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 39 Panel gespeichert. Beim Sichern bzw. Wiederherstellen der Einstellungen des Panels wird eine Datei mit diesem Namen auf dem Speichermedium angelegt bzw. erwartet (siehe "Serviceseite Backup & Reset" auf Seite 66 "Serviceseite Update" auf Seite 60). Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 40 11 Enthält die Serviceseite mehr Elemente als auf dem Display Platz haben, kann der Inhalt durch die Auf/Ab- Schaltflächen gescrollt werden. Zur Erleichterung der Bedienung werden einige Textfelder während der Eingabe erweitert (Erhöhung der Lesbar- keit). Der beschreibende Text links neben dem Textfeld wird dabei ausgeblendet (durch das Textfeld überdeckt). Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 41: Übersicht

    Einstellungen für den OPC UA Server des Power Panels OPC UA Save & Exit Speichern der Power Panel Einstellungen und Beenden/Verlassen der Save & Exit Serviceseite About & Info About & Info Informationen zum Power Panel (Version des PPT-Systems, Lizenzen der verwendeten Software) Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 42: Serviceseite Startup

    Use boot logo / animation as web load screen Screen Boot-Logo bzw. Boot-Animation Voraussetzungen und Informationen zu Boot-Logo und Boot-Animation sind in folgenden Abschnitten zu finden: • "Boot-Logo" auf Seite 77 • "Boot-Animation" auf Seite 77 Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 43: Serviceseite Network

    VNC- bzw. Web-Servers aufgelöst und die zugehörige IP-Adresse vom DNS-Server bezogen werden kann. Damit die DNS-Funktionalität genutzt werden kann, muss eine entsprechende Infrastruktur innerhalb des Netzwerks vorhanden sein. Informationen dazu sind bei der Netzwerkadministration zu erfragen. Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 44 About & Info Primary DNS server / Secondary DNS server / Tertiary DNS server Defaulteinstellung: LEER Die IP-Adressen der DNS-Server. Die Eingabemöglichkeit für die DNS-Server wird nur angezeigt, wenn die Option Activate DNS aktiviert ist. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 45: Netzwerkkonfiguration Ohne Dhcp

    Subnetzmaske und IP-Adresse des Default-Gateways. Primary DNS server / Secondary DNS server / Tertiary DNS server Defaulteinstellung: LEER Die IP-Adressen der DNS-Server. Die Eingabemöglichkeit für die DNS-Server wird nur angezeigt, wenn die Option Activate DNS aktiviert ist. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 46: Serviceseite Time

    Wird diese Option aktiviert, dann erfolgt die Zeit-Umstellung zu Beginn und Ende der Sommerzeit automatisch. Time synchronization Defaulteinstellung: (GMT) Dublin, Edinburgh, Lisbon, London Bei Auswahl (Touch oder Mausklick) wird eine Liste aller Zeitzonen angezeigt, aus der die passende gewählt wird. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 47: Serviceseite Screen

    Defaulteinstellung: 0° Eingabebereich: 0°, 90°, 180°, 270° (in 90°-Schritten) Hier wird der Drehwinkel des Displays eingestellt. Diese Einstellung beeinflusst die Ausgabe des Displayinhalts. Dieser wird je nach Auswahl im Uhrzeigersinn um den eingestellten Winkel gedreht. Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 48 Wird der Bildschirmschoner nach Inaktivität angezeigt, wechselt das Display in den ausgewählten Modus: Black Das Display wird schwarz. Die Hintergrundbeleuchtung bleibt angeschaltet. Backlight off Das Display wird schwarz. Die Hintergrundbeleuchtung wird ausgeschaltet (Folge: geringere Leis- tungsaufnahme). Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 49: Serviceseite Audio

    Eingabebereich: 40 bis 15000 Einheit: Hz Mit dieser Einstellung wird die Frequenz des erzeugten Tones konfiguriert. Buzzer duration Defaulteinstellung: 25 Eingabebereich: 10 bis 500 Einheit: ms (Millisekunden) Mit dieser Einstellung wird die Dauer des erzeugten Tones konfiguriert. Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 50 Konfiguration Test buzzer (Schaltfläche) Funktion: Testweises Auslösen des Buzzers (Ton wird erzeugt). Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 51: Serviceseite Gesture

    Im VNC/WEB-Modus kann mit dieser Geste die Serviceseite aufgerufen werden. deaktiviert Im VNC/WEB-Modus kann mit der Geste die Serviceseite nicht aufgerufen werden. Information: Es muss eine Maus angeschlossen sein, um im VNC/WEB-Modus die Serviceseite aufru- fen zu können (siehe "Maus" auf Seite 18). Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 52: Serviceseite Vnc

    Sollte die eingegebene IP-Adresse unvollständig sein oder existiert für die IP-Adresse oder für den eingegebenen Hostnamen kein VNC-Server, dann wird bei einem fehlgeschlagenen Verbindungsver- such im VNC-Modus eine entsprechende Meldung ausgegeben. Die Fehlermeldung wird nur ausgegeben, wenn beim Startmodus VNC die Option Show boot logo de- aktiviert ist. Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 53 Die VNC-Anwendung wird in Originalgröße auf dem Display des Power Panels angezeigt. Information: Die aktivierte Option Enable local window scaling führt auf Grund der erhöhten Rechenleistung zu einer Reduzierung der Performance des Power Panels. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 54: Serviceseite Web

    Sollte die eingegebene IP-Adresse unvollständig sein oder existiert für die IP-Adresse oder für den eingegebenen Hostnamen kein Webserver, dann wird beim Verbindungsaufbau mit dem Webserver nur das Boot-Logo (wenn aktiviert) oder die Standard-Animation des Webbrowsers angezeigt. Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 55 Enable developer tools in browser (volatile setting) Developer tools port 9222 Storage Update Developer tools port Defaulteinstellung: 9222 Mit dieser Einstellung wird der Port definiert, über den die Developer-Tools verwendet werden können (siehe "Ver- wendung der Developer-Tools"). Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 56: Verwendung Der Developer-Tools

    Um die Remote-Developer-Tools verwenden zu können, müssen zusätzlich folgende Bedingungen erfüllt sein: • Das Power Panel ist über das Ethernet-Netzwerk erreichbar. • Das Netzwerk und der verwendete Computer lassen eine Kommunikation zu. • Auf dem Remote-Computer wird ein Browser benötigt, der die Developer-Tools unterstützt. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 57: Aufruf Der Developer-Tools

    ➯ Bei Verwendung einer USB-Tastatur sind zusätzlich folgende Tasten aktiviert: [F5] Aktualisieren: Das aktuelle Browserfenster wird neu geladen. [Alt]+[Links] Eine Seite zurück: Vorherige Seite der Browser-Chronik aufrufen. [Alt]+[Rechts] Eine Seite vor: Nächste Seite der Browser-Chronik aufrufen. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 58: Serviceseite Storage

    Eingabebereich: max. 100 Zeichen Hier wird das CIFS-Passwort für die Netzwerkfreigabe definiert. Dieses Passwort gilt sowohl für die Freigabe von USB-Speicher als auch für den internen Benutzerspeicher. Das Passwort wird in der Konfigurationsdatei PPT80Config.xml auf dem Gerät gespeichert. Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 59 Das Passwort wird im Eingabefeld mittels Platzhalterzeichen (●●●●●●) verschleiert dargestellt. Encrypt password Defaulteinstellung: deaktiviert aktiviert Das Passwort wird auf dem Gerät in verschlüsselter Form gespeichert. deaktiviert Das Passwort wird auf dem Gerät im Klartext gespeichert. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 60: Serviceseite Update

    Nach dem Laden und vor dem Speichern der Einstellungen können diese auf den Serviceseiten noch überprüft und gegebenenfalls geändert werden. Das Speichern erfolgt mit Funktionen auf der Serviceseite Save & Exit (siehe "Serviceseite Save & Exit" auf Seite 71). Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 61 Nach dem Laden der Daten wechselt die Anwendung auf die Serviceseite Save & Exit und die Daten können ein entsprechendes Kommando gespeichert werden. Alternativ kann der Anwender vor dem Speichern auf allen Serviceseiten die geladenen Einstellungen überprüfen und gegebenenfalls ändern. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 62: Konfiguration Des Update-Servers

    Press to load boot logo / animation from a USB flash drive Update server type TFTP Specify the update server type Storage Update Get update server from DHCP server Backup & Reset Hostname / IP address Security OPC UA Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 63: Konfiguration Eines Update-Servers Vom Typ Ftp

    Das FTP-Passwort wird in der Konfigurationsdatei PPT80Config.xml auf dem Gerät gespeichert. Show password Defaulteinstellung: deaktiviert aktiviert Das Passwort wird im Eingabefeld im Klartext angezeigt. deaktiviert Das Passwort wird im Eingabefeld mittels Platzhalterzeichen (●●●●●●) verschleiert dargestellt. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 64: Konfiguration Eines Update-Servers Vom Typ Http

    An dieser Stelle wird entweder der Hostname oder die IP-Adresse des Update-Servers angegeben, zu dem eine Verbindung update-server aufgebaut werden soll. :port Optionale Angabe des Ports, unter der der HTTP-Server erreichbar ist. /path/to/update-files Angabe des Pfades, unter dem die Update-Dateien abgelegt sind. Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 65 Sollte die eingegebene IP-Adresse unvollständig sein oder existiert für die IP-Adresse oder für den eingegebenen Hostnamen kein HTTP-Server, dann wird bei einem fehlgeschlagenen Verbindungsver- such während des Update-Vorgangs eine Meldung ausgegeben, dass keine Netzwerkverbindung auf- gebaut werden konnte. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 66: Serviceseite Backup & Reset

    Beim Betätigen dieser Funktion werden die Werkseinstellungen geladen. Das Gerät wird damit in einen definierten Zustand zurückgesetzt: • Benutzereinstellungen (Server- und Hostnamen, Kennworte usw.) werden gelöscht. • Boot-Logos werden gelöscht. • Client-Zertifikat des Webbrowsers wird gelöscht. Information: Die aktuellen Einstellungen der Serviceseiten werden nicht gespeichert und gehen verloren. Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 67 Konfiguration Reset boot logo / animation (Schaltfläche) Beim Betätigen dieser Funktion werden das Boot-Logo und die Boot-Animation auf die Werkseinstellungen (Sum- mary Screen) zurückgesetzt. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 68: Serviceseite Security

    Diese Option wird nicht in den Systemeinstellungen gespeichert und wird sofort nach Verlassen der Serviceseiten wieder deaktiviert. Diese Funktion z. B. wird benötigt, um ein zuvor erstelltes System-Backup wieder auf dem Gerät zu installieren (Backups werden grundsätzlich ohne Signatur gespeichert). Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 69: Serviceseite Opc Ua

    Bei Auswahl der Option Username werden weitere Eingabefelder eingeblendet: 4840 Screen Identify token Audio Username Choose the identify token type Gesture User Password ●●●●●●●● OPC UA server password Storage Max. 100 characters Update Show password Backup & Reset Security Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 70 Das Passwort wird in der Konfigurationsdatei PPT80Config.xml auf dem Gerät gespeichert. Show password Defaulteinstellung: deaktiviert aktiviert Das Passwort wird im Eingabefeld im Klartext angezeigt. deaktiviert Das Passwort wird im Eingabefeld mittels Platzhalterzeichen (●●●●●●) verschleiert dargestellt. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 71: Serviceseite Save & Exit

    Vorgenommene Änderungen werden gespeichert. Die Serviceseiten werden nicht verlassen und weitere Einstel- lungen können vorgenommen werden. (Schaltfläche) Exit without saving Vorgenommene Änderungen werden nicht gespeichert und gehen verloren. Das Power Panel startet mit den zuletzt gespeicherten Einstellungen wie konfiguriert (siehe "Serviceseite Startup" auf Seite 42). Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 72: Serviceseite About & Info

    IP address Versionsnummer des PPT-Systems (PPT-Image) Image version Bootloader version Versionsnummer des Bootloaders SoC ... System-on-Chip (Schaltfläche) Show license Beim Betätigen dieser Funktion werden die Lizenzen der auf dem Power Panel verwendeten Softwarekomponen- ten angezeigt. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 73: Update

    PPT-System Konfiguration Boot-Logo/Animation • PPT80Image.img.gz • PPT80Config.xml • PPTLogo.bmp.gz • PPT80Image.info • PPTLogoA.gif • PPT80Image.img.gz.sig Abhängig von der Konfiguration sind die Dateien PPTLogo.bmp.gz bzw. PPTLogoA.gif evt. nicht enthalten. 4. Den USB-Stick am Power Panel anschließen. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 74: Update Mit Download Von Homepage Und Usb-Stick

    Dabei ist jedoch zu beachten, dass unter Umständen bestimmte Einstellungen dem speziellen Gerät an- zupassen sind (z. B. Position der Boot-Animation). Boot-Logo, Boot-Animation Boot-Logo und/oder Boot-Animation können nur auf Geräten mit derselben Displaygröße übernommen werden. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 75: Software

    Im PPT-System sind Schriften installiert, welche vom Browser für die Anzeige von HTML-Visualisierungen (mapp View) verwendet werden: Installiert ab PPT-System Schrift 1.0.0 Arial ✔ Arial Unicode ✔ ✔ DejaVu Sans ✔ DejaVu Sans Mono ✔ Verdana Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 76: Unterstützte Videoformate

    Das PPT-Image ist ein komprimiertes Abbild des PPT-Systems (Betriebssystem der Power Panel T-Series). Das PPT-Image ist ein Paket und besteht aus folgenden Dateien: Datei Beschreibung PPT80Image.img.gz Komprimiertes Abbild des PPT-Systems. PPT80Image.info Information: Bei einem Update wird anhand der MD5-Prüfsumme überprüft, ob das Image fehlerfrei ist. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 77: Systemeinstellungen

    Sie wird nicht während des Hochfahrens des Gerätes angezeigt. 8.3 Zugriff auf freigegebene Speicherbereiche Um auf freigegebene Speicherbereiche (USB-Speicher oder interner Speicher) zuzugreifen, kann die Bibliothek FileIO verwendet werden (Beschreibung der Bibliothek siehe Automation Help). Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 78: Rfb-Erweiterung

    Applikation die Gerätetemperatur überwacht. Die Applikation kann bei Über- schreiten einer bestimmten Temperatur entsprechende Maßnahmen setzen. Achtung! Keine der gemessenen Temperaturen darf 105 °C überschreiten. Bei dauerhaft höheren Temperaturen kann es zu einer Reduktion der Lebensdauer oder Schädigung des Prozessors kommen. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 79: Displayhelligkeit Ändern

    Die Grundeinstellung des Audiosignals wird auf der Serviceseite Audio oder über das Automation Studio konfigu- riert (siehe Abschnitt "Konfiguration" auf Seite 37). Information: Die Ausgabe eines Tonsignals mit beep erfolgt immer unabhängig von der Einstellung auf der Service- seite Audio (siehe "Serviceseite Audio" auf Seite 49). Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 80: Opc Ua Server

    Die Identifier der Knoten werden zum Teil in der OPC UA Spezifikation vorgegeben oder eben von B&R selbst. Ein Namespace gibt also an, welche Institution den Knoten definiert hat (Naming Authority) und wird in Form einer Namespace-URI angegeben. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 81: Symbole Für Objekttypen

    Variable Informationen vom Gerät auszulesen. Variable Über diese Knoten werden Variablen/Parameter zur Verfügung gestellt, um Informationen vom Gerät auszulesen. Über diese Knoten werden gerätespezifische Eigenschaften des Gerätes auszulesen, um das Gerät identifizieren Property zu können. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 82: Parameterset

    0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Configuration/4:Screen ns BrowseName des Parameters Beschreibung Serviceseite DisplayBrightness Bildschirmhelligkeit. Screen EnableScreensaver Aktiviere/Deaktiviere Bildschirmschoner. Screen Drehwinkel des Displays. Screen ScreenRotation ScreensaverIdleTime Zeit ohne Touchaktivität, nach der der Bildschirmschoner angezeigt wird. Screen ScreensaverType Modus des Bildschirmschoners. Screen Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 83 Temperatur von CPU-Kern 1. About & Info Temperature2 Temperatur von CPU-Kern 2. About & Info USBFlashDrive0 Gibt den Status über einen eventuell angeschlossenen USB-Stick aus. Gibt den Status über einen eventuell angeschlossenen USB-Stick an IF4 aus. USBFlashDrive1 Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 84: Geräteeigenschaften

    Die detaillierte Beschreibung der Knoten im folgenden Abschnitt ist entsprechend dieser logischen Struktur gegliedert. 8.5.2 Beschreibung der Knoten des Informationsmodells 8.5.2.1 Configuration Unter dem Knoten Configuration sind alle Parameter zur Konfiguration des Gerätes zu finden. Pfad zum Objektverzeichnis: Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Configuration Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 85 Touch 8.5.2.1.1.3 BuzzerFrequency Funktion identisch mit: Serviceseite Audio → "Buzzer frequency" auf Seite 49 Pfad zum Knoten (BrowsePath) Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:ParameterSet/4:BuzzerFrequency Alternativer Pfad (Funktionsgruppe): 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Configuration/4:Audio/4:BuzzerFrequency Knotenattribute NodeClass Variable DataType UInt16 AccessLevel CurrentRead, CurrentWrite UserAccessLevel CurrentRead, CurrentWrite Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 86 Software 8.5.2.1.1.4 BuzzerDuration Funktion identisch mit: Serviceseite Audio → "Buzzer duration" auf Seite 49 Pfad zum Knoten (BrowsePath) Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:ParameterSet/4:BuzzerDuration Alternativer Pfad (Funktionsgruppe): 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Configuration/4:Audio/4:BuzzerDuration Knotenattribute NodeClass Variable DataType UInt16 AccessLevel CurrentRead, CurrentWrite UserAccessLevel CurrentRead, CurrentWrite Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 87: Beschreibung

    OpenServicePage Beschreibung Funktion identisch mit: Serviceseite Gesture → "Open service page" auf Seite 51 Pfad zum Knoten (BrowsePath) Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:ParameterSet/4:OpenServicePage Alternativer Pfad (Funktionsgruppe): 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Configuration/4:Gesture/4:OpenServicePage Knotenattribute NodeClass Variable DataType Boolean AccessLevel CurrentRead, CurrentWrite UserAccessLevel CurrentRead, CurrentWrite Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 88 Serviceseite Network → "DHCP" auf Seite 43 Pfad zum Knoten (BrowsePath) Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:ParameterSet/4:NetworkMode Alternativer Pfad (Funktionsgruppe): 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Configuration/4:Network/4:NetworkMode Knotenattribute NodeClass Variable DataType BrNetMode (Enumeration) AccessLevel CurrentRead, CurrentWrite UserAccessLevel CurrentRead, CurrentWrite Datentyp BrNetMode (Enumeration) Wert String DHCPClient StaticIP Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 89 "Primary DNS server / Secondary DNS server / Tertiary DNS server" auf Seite 44 Pfad zum Knoten (BrowsePath) Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:ParameterSet/4:PrimaryDNS 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:ParameterSet/4:SecondaryDNS 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:ParameterSet/4:TertiaryDNS Alternativer Pfad (Funktionsgruppe): 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Configuration/4:Network/4:PrimaryDNS 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Configuration/4:Network/4:SecondaryDNS 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Configuration/4:Network/4:TertiaryDNS Knotenattribute NodeClass Variable DataType String AccessLevel CurrentRead, CurrentWrite UserAccessLevel CurrentRead, CurrentWrite Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 90: Subnetmask

    Funktion identisch mit: Serviceseite Network → "Subnet mask / Default gateway" auf Seite 45 Pfad zum Knoten (BrowsePath) Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:ParameterSet/4:DefaultGateway Alternativer Pfad (Funktionsgruppe): 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Configuration/4:Network/4:DefaultGateway Knotenattribute NodeClass Variable DataType String AccessLevel CurrentRead, CurrentWrite UserAccessLevel CurrentRead, CurrentWrite Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 91: Displaybrightness

    Wert String 8.5.2.1.4.3 EnableScreensaver Funktion identisch mit: Serviceseite Screen → "Screensaver" auf Seite 47 Pfad zum Knoten (BrowsePath) Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:ParameterSet/4:EnableScreensaver Alternativer Pfad (Funktionsgruppe): 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Configuration/4:Screen/4:EnableScreensaver Knotenattribute NodeClass Variable DataType Boolean AccessLevel CurrentRead, CurrentWrite UserAccessLevel CurrentRead, CurrentWrite Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 92 → "Screensaver type" auf Seite 48 Pfad zum Knoten (BrowsePath) Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:ParameterSet/4:ScreensaverType Alternativer Pfad (Funktionsgruppe): 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Configuration/4:Screen/4:ScreensaverType Knotenattribute NodeClass Variable DataType BrScreensaver (Enumeration) AccessLevel CurrentRead, CurrentWrite UserAccessLevel CurrentRead, CurrentWrite Datentyp BrScreensaver (Enumeration) Wert String Black BacklightOff Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 93: Startmode

    Funktion identisch mit: Serviceseite Startup → "Boot-Logo bzw. Boot-Animation" auf Seite 42 Pfad zum Knoten (BrowsePath) Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:ParameterSet/4:ShowBootLogoVNC 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:ParameterSet/4:ShowBootLogoWeb Alternativer Pfad (Funktionsgruppe): 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Configuration/4:Startup/4:ShowBootLogoVNC 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Configuration/4:Startup/4:ShowBootLogoWeb Knotenattribute NodeClass Variable DataType Boolean AccessLevel CurrentRead, CurrentWrite UserAccessLevel CurrentRead, CurrentWrite Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 94 • USBMemoryShare → Option Allow access to USB memory via network • UserMemoryShare → Option Allow access to user memory via network Pfad zum Knoten (BrowsePath) Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:ParameterSet/4:USBMemoryShare 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:ParameterSet/4:UserMemoryShare Alternativer Pfad (Funktionsgruppe): 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Configuration/4:Storage/4:USBMemoryShare 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Configuration/4:Storage/4:UserMemoryShare Knotenattribute NodeClass Variable DataType Boolean AccessLevel CurrentRead, CurrentWrite UserAccessLevel CurrentRead, CurrentWrite Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 95 CurrentRead, CurrentWrite UserAccessLevel CurrentRead, CurrentWrite 8.5.2.1.7.2 NTPServer1 Funktion identisch mit: Serviceseite Time → NTPServer1 Pfad zum Knoten (BrowsePath) Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:ParameterSet/4:NTPServer1 Alternativer Pfad (Funktionsgruppe): 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Configuration/4:Time/4:NTPServer1 Knotenattribute NodeClass Variable DataType String AccessLevel CurrentRead, CurrentWrite UserAccessLevel CurrentRead, CurrentWrite Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 96 VNCLocalWindowScaling Funktion identisch mit: Serviceseite VNC → "Enable local window scaling" auf Seite 53 Pfad zum Knoten (BrowsePath) Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:ParameterSet/4:VNCLocalWindowScaling Alternativer Pfad (Funktionsgruppe): 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Configuration/4:Vnc/4:VNCLocalWindowScaling Knotenattribute NodeClass Variable DataType Boolean AccessLevel CurrentRead, CurrentWrite UserAccessLevel CurrentRead, CurrentWrite Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 97: Webserver

    8.5.2.1.9.3 DisablePinchGesture Funktion identisch mit: Serviceseite Web → "Disable pinch gesture" auf Seite 55 Pfad zum Knoten (BrowsePath) Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:ParameterSet/4:DisablePinchGesture Alternativer Pfad (Funktionsgruppe): 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Configuration/4:Web/4:DisablePinchGesture Knotenattribute NodeClass Variable DataType Boolean AccessLevel CurrentRead, CurrentWrite UserAccessLevel CurrentRead, CurrentWrite Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 98 Signalton mit den Systemeinstellungen wiedergeben. Information: Bei älteren Hardware-Revisionen des Power Panels wird der Buzzer nicht unterstützt. Diese Methode hat in diesem Fall keine Wirkung. Pfad zum Knoten (BrowsePath) Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:MethodSet/4:BuzzerDefault Alternativer Pfad (Funktionsgruppe): 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Control/4:BuzzerDefault Argumente für Methodenaufruf Argumente Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 99: Argumente Für Methodenaufruf

    Power Panel aktiviert werden, muss die Methode verwendet werden. LoadConfiguration Funktion identisch mit: Serviceseite Save & Exit → Save changes (Schaltfläche) Pfad zum Knoten (BrowsePath) Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:MethodSet/4:SaveConfiguration Alternativer Pfad (Funktionsgruppe): 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Control/4:SaveConfiguration Argumente für Methodenaufruf Argumente Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 100: Setbrightness

    Folgende String-Formate sind erlaubt: Gültige Formate Beschreibung Datum und Zeit setzen. Sekunden werden auf 0 gesetzt. 2018-10-19 15:45 2018-10-19 Datum setzen. Uhrzeit bleibt unverändert. 15:45 Uhrzeit setzen. Sekunden werden auf 0 gesetzt. Datum bleibt unverändert. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 101: Connectionwatchdog-Funktionsbeschreibung

    Innerhalb der hier definierten Zeit, muss der Client den Parameter ConnectionWatchdogTrigger auf den Wert "true" setzen wenn der Watchdog aktiv ist. Pfad zum Knoten (BrowsePath) Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:ParameterSet/4:ConnectionWatchdogTimeout Alternativer Pfad (Funktionsgruppe): 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Control/4:ConnectionWatchdog/4:ConnectionWatchdogTimeout Knotenattribute NodeClass Variable DataType UInt16 AccessLevel CurrentRead, CurrentWrite UserAccessLevel CurrentRead, CurrentWrite Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 102 Knotenattribute NodeClass Variable DataType Byte AccessLevel CurrentRead UserAccessLevel CurrentRead 8.5.2.4.2 CPUCore1Usage CPU-Auslastung von Kern 1 (Prozent). Pfad zum Knoten (BrowsePath) Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:ParameterSet/4:CPUCore1Usage Alternativer Pfad (Funktionsgruppe): 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Diagnostics/4:CPUCore1Usage Knotenattribute NodeClass Variable DataType Byte AccessLevel CurrentRead UserAccessLevel CurrentRead Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 103 DataType UInt16 AccessLevel CurrentRead UserAccessLevel CurrentRead 8.5.2.5 Status Pfad zum Objektverzeichnis: Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Status ns BrowseName des Parameters Beschreibung Serviceseite SoC-Temperatur (System-on-Chip). Temperature0 Temperatur von CPU-Kern 2. Temperature2 USBFlashDrive0 Zeigt an, ob ein USB-Stick angeschlossen ist. Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 104 Gibt den Status über einen eventuell angeschlossenen USB-Stick aus. Pfad zum Knoten (BrowsePath) Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:ParameterSet/4:USBFlashDrive0 Alternativer Pfad (Funktionsgruppe): 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:Status/4:USBFlashDrive0 Knotenattribute NodeClass Variable DataType BrUSBFlashDriveState (Enumeration) AccessLevel CurrentRead UserAccessLevel CurrentRead Datentyp BrUSBFlashDriveState (Enumeration) Wert String UNPLUGGED PLUGGED Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 105 Funktionalität des Gerätes identisch zur Vorgängerversion sind, könnte die Firmware zum Beispiel nicht kompatibel sein. In diesem Fall meldet das Gerät eine neue CompatibilityId. Pfad zum Knoten (BrowsePath) Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/3:CompatibilityId Alternativer Pfad (Funktionsgruppe): 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:Identification/3:CompatibilityId Knotenattribute NodeClass Variable DataType UInt32 AccessLevel CurrentRead UserAccessLevel CurrentRead Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 106: Hardwarerevision

    NodeClass Variable DataType String AccessLevel CurrentRead UserAccessLevel CurrentRead 8.5.2.6.5 Model Bestellnummer des Gerätes: z. B. 6PPT80.101E-16B. Pfad zum Knoten (BrowsePath) Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:Model Alternativer Pfad (Funktionsgruppe): 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:Identification/2:Model Knotenattribute NodeClass Variable DataType LocalizedText AccessLevel CurrentRead UserAccessLevel CurrentRead Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 107: Productcode

    NodeClass Variable DataType String AccessLevel CurrentRead UserAccessLevel CurrentRead 8.5.2.6.9 SoftwareRevision Software-Version des PPT-Systems: z. B. 1.2.0 Pfad zum Knoten (BrowsePath) Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:SoftwareRevision Alternativer Pfad (Funktionsgruppe): 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:Identification/2:SoftwareRevision Knotenattribute NodeClass Variable DataType String AccessLevel CurrentRead UserAccessLevel CurrentRead Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 108 Link zur Homepage: Anwenderhandbuch ist im Downloadbereich zu finden. Pfad zum Knoten (BrowsePath) Pfad: 0:Root/0:Objects/2:DeviceSet/4:PowerPanelT80/2:DeviceManual Die Geräteeigenschaft CompatibilityId steht ausschließlich als Eigenschaft des Knotens PowerPanelT80 zur Ver- fügung. Knotenattribute NodeClass Variable DataType String AccessLevel CurrentRead UserAccessLevel CurrentRead Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 109: Zubehör

    POWERLINK/Ethernet-Anschlusskabel RJ45 auf M12, 1 m X67CA0E41.0050 POWERLINK/Ethernet-Anschlusskabel RJ45 auf M12, 5 m X67CA0E41.0150 POWERLINK/Ethernet-Anschlusskabel RJ45 auf M12, 15 m X67CA0E41.0500 POWERLINK/Ethernet-Anschlusskabel RJ45 auf M12, 50 m POWERLINK/Ethernet-Kabel RJ45 auf M12, schleppkettentauglich X67CA3E41.0150 POWERLINK/Ethernet-Anschlusskabel RJ45-M12, schleppkettentauglich,15 m Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 110: Tb6102 2-Poliger Spannungsversorgungsstecker

    0,14 bis 1,5 mm² starr 0,14 bis 1,5 mm² Anzugsmoment 0,22 bis 0,25 Nm Elektrische Eigenschaften Nennspannung 300 V Nennstrom Tabelle 4: 0TB6102.2010-01, 0TB6102.2110-01 - Technische Daten Die jeweiligen Grenzdaten der Power Panels sind zu berücksichtigen! Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 111: 6Accrpp2.0001-000

    Montagesatz für Power Panel T/C-Series: 9 Halteklammern mit Drehmomentbegrenzung, 1x 2-polige Federzugklemme (0TB6102.2110-01), 1x 2-polige Schraubklemme (0TB6102.2010-01). Allgemeines Anmerkung Passend für Power Panel C50, T50 (12,1" und 15,6") und T80. Zulassungen Tabelle 6: 6ACCRPP2.0001-000 - Technische Daten Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 112: Speichermedien

    9.5 Kabel-Zubehör Technische Daten und weitere Informationen der Kabel sind der entsprechenden Dokumentation zu entnehmen. Diese ist unter der Bestellnummer des Kabels auf der B&R-Homepage www.br-automation.com zu finden und kann von dort heruntergeladen werden. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 113: Internationale Und Nationale Zulassungen

    Underwriters Laboratories Inc. (UL) Kanada (Zulassung für Kanada und USA) Det Norske Veritas - Ger- Norwegen DNV GL manischer Lloyd (DNV GL) Deutschland Federal agency on techni- Eurasische Eurasian Conformity (EAC) cal regulating and metrology Handelsunion Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 114: Eu-Richtlinien Und Normen (Ce)

    - Teil 6-4: Fachgrundnormen - Störaussendung für Industriebereich Die entsprechende Konformitätserklärung ist auf der B&R Homepage als Download verfügbar. Die Ausgabestände der angewandten Normen sind der Konformitätserklärung zu entnehmen. Konformitätserklärung Homepage > Downloads > Zertifikate > Konformitätserklärungen > Konformitätserklärung HMI_OI Power Panels Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 115: Normenübersicht

    - Teil 6-2: Fachgrundnormen - Störfestigkeit für Industriebereiche Elektromagnetische Verträglichkeit (EMV) EN 61000-6-4 - Teil 6-4: Fachgrundnormen - Störaussendung für Industriebereiche Speicherprogrammierbare Steuerungen EN 61131-2 - Teil 2: Betriebsmittelanforderungen und Prüfungen Ersatz für EN 60068-2-32 Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 116: Störfestigkeitsanforderungen (Immunität)

    ±2 kV / 5 kHz Kriterium B DC-Netzeingänge/-ausgänge ±2 kV / 5 kHz Kriterium B Sonstige I/Os und Schnittstellen ±1 kV / 5 kHz Kriterium B Nur für Anschlüsse, deren zulässige Leitungslänge mehr als 3 m beträgt. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 117: Stoßspannungen (Surge)

    1 Periode (50/60 Hz) 20 Versuche 3 Versuche Kriterium A Kriterium B DC-Netzeingänge 0 % Restspannung ≥10 ms (PS2) 20 Versuche Kriterium A Netzfrequenz entsprechend Herstellerangaben Die Einhaltung dieser Anforderung wird bei Verwendung eines B&R-Netzteils garantiert. Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 118: Störaussendungsanforderungen (Emission)

    E-Feld / Messentfernung 3 m 1 bis 3 GHz 1 bis 6 GHz 76 dB (µV/m) Spitzenwert 56 dB (µV/m) Mittelwert 3 bis 6 GHz 80 dB (µV/m) Spitzenwert 60 dB (µV/m) Mittelwert Je nach höchster interner Frequenz Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 119: Mechanische Bedingungen

    10 bis 40 kg 0,5 m 10 bis 40 kg 0,3 m 20 bis 100 kg 0,25 m >40 kg 0,25 m >40 kg 0,25 m >100 kg 0,1 m 5 Versuche Ersatz für EN 60068-2-32 Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 120: Elektrische Sicherheit

    Norm: EN 60529 Schutz des Betriebsmittels Schutz von Personen Erste Kennziffer Geschützt gegen den Zugang zu gefährlichen Staubdicht. IP 6x Teilen mit einem Draht. IP 65 frontseitig Zweite Kennziffer Geschützt gegen Strahlwasser. IP x5 Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 121: Underwriters Laboratories (Ul)

    Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements CSA C22.2 No. 61010-2-201 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-201: Particular requirements for control equipment Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 122: Offshore/Maritime

    DNVGL-CG-0339 Environmental test specification for electrical, electronic and programmable equipment and systems. Zertifikat Homepage > Downloads > Zertifikate > Maritim > DNV GL > X20 / Power Panel T30 > DNV GL Type Approval Certificate Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 123: Weitere Zulassungen

    Eurasische Zollunion eingeführt werden (basierend auf der EU-Konformität). Gültigkeit: Russland, Weißrussland, Kasachstan etc. Zertifikat Homepage > Downloads > Zertifikate > EAC > Power Panel > EAC Conformity declaration PowerPanel Power Panel T80 Anwenderhandbuch V1.00...

  • Seite 124: Umweltgerechte Entsorgung

    Damit die Geräte einem umweltgerechten Recycling-Prozess zugeführt werden können, ist es notwendig die ver- schiedenen Werkstoffe voneinander zu trennen. Bestandteil Entsorgung Speicherprogrammierbare Steuerungen Elektronik Recycling Bedien- und Beobachtungsgeräte Unterbrechungsfreie Stromversorgungen Batterien und Akkumulatoren Kabel Papier/Kartonage-Verpackung Papier/Kartonage-Recycling Kunststoff-Verpackungsmaterial Kunststoffrecycling Die Entsorgung muss gemäß den jeweils gültigen gesetzlichen Regelungen erfolgen. Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 125 Impressum Power Panel T80 Anwenderhandbuch V1.00...
  • Seite 126 Impressum Impressum B&R Industrial Automation GmbH B&R Straße 1 5142 Eggelsberg Österreich Telefon: +43 7748 6586-0 Fax: +43 7748 6586-26 office@br-automation.com Power Panel T80 Anwenderhandbuch V1.00...
