2. Beschreibung der Anlage

2.1. Darstellung der Anlage

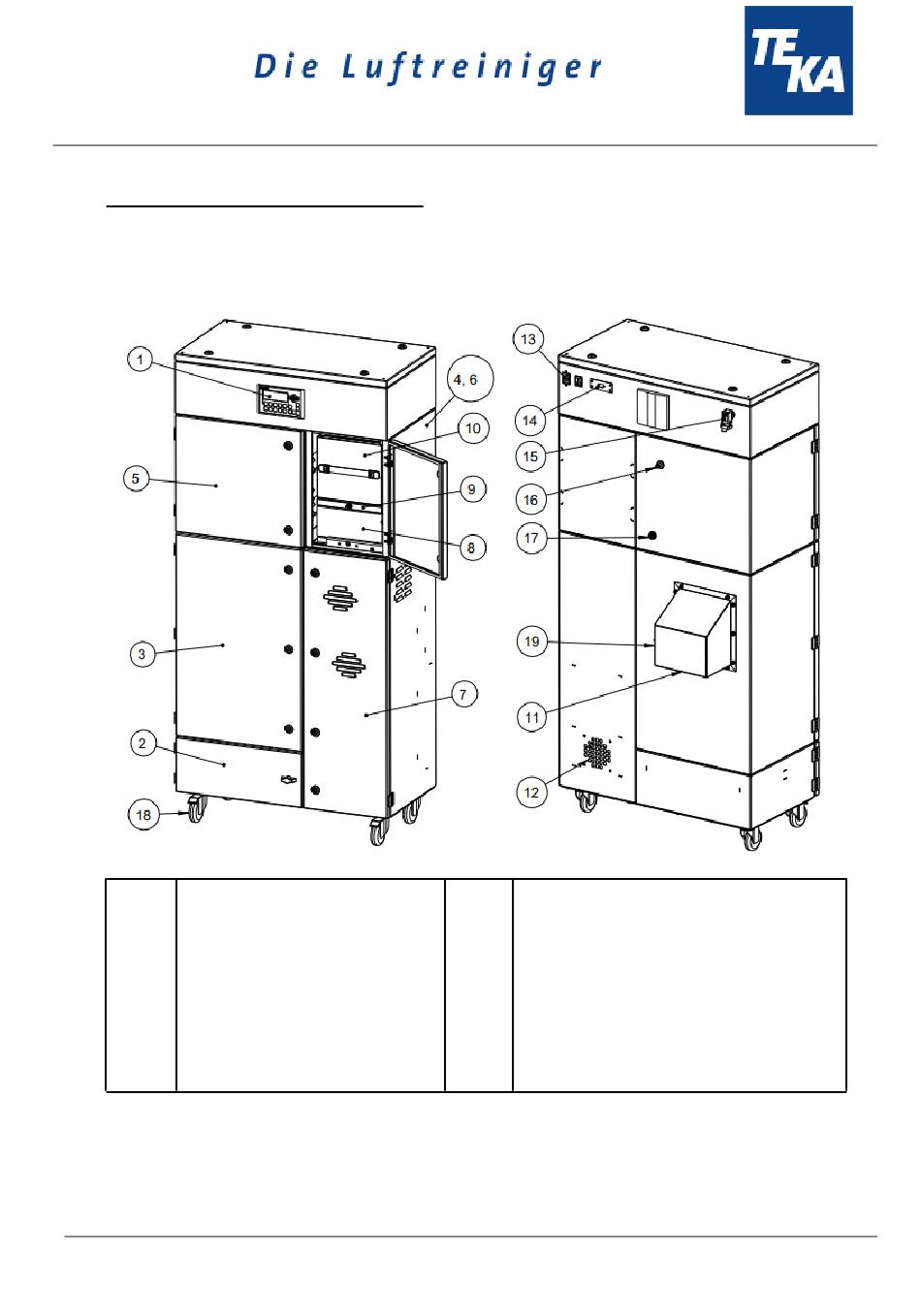

Aufstellungsbeispiel:
Pos.1 Bedienfeld der Steuerung
Pos.2 Staubsammelgehäuse
Pos.3 Filtergehäuse
Pos.4 Partikelfiltergehäuse
Pos.5 Abreinigungsgehäuse
Pos.6 Aktivkohlegehäuse
Pos.7 Turbinengehäuse
Pos.8 Partikelfilter
Pos.9 Zwischenrahmen
Pos.10 Aktivkohle-Kassette
BA_LFE-101-201-301_ST1_20230808_DE
Pos.11 Ansaugstutzen
Pos.12 Ausblasgitter
Pos.13 Anschluss für Netzkabel
Pos.14 Anschluss für externe Steuerung
Pos.15 Industriesteckverbinder für optionalen
Absperrschieber
Pos.16 Einstecktülle für Druckluftanschluss
Pos.17 Ablassventil für Druckluft
Pos.18 Lenkrolle
Pos.19 Anschluss für Dosiereinrichtung
