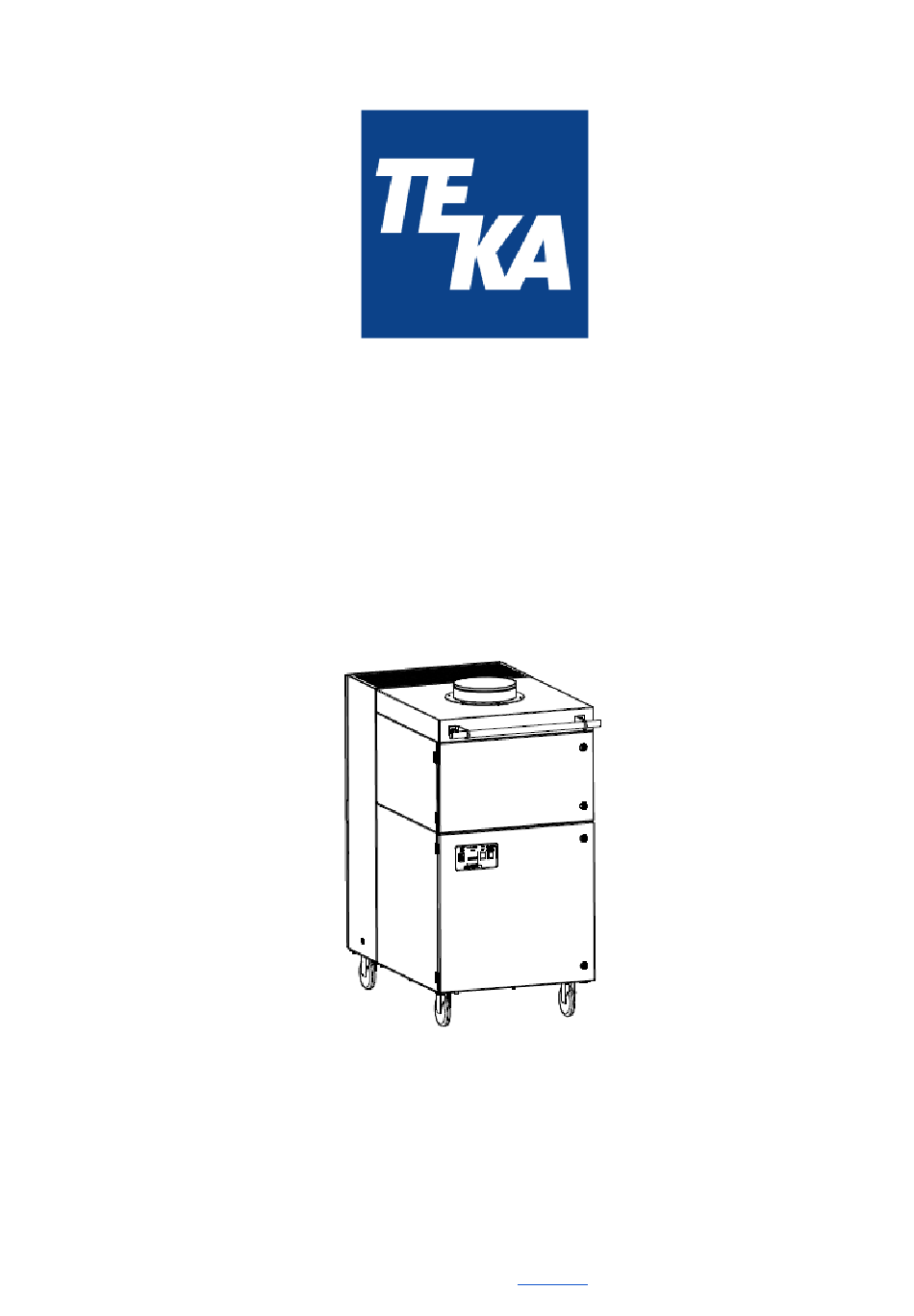

Betriebsanleitung
(Original)
Cleanmaster Basic
TEKA Absaug- und Entsorgungstechnologie GmbH, Millenkamp 9, D-48653 Coesfeld,
Tel.: +49 2541-84841-0, E-Mail: info@teka.eu, www.teka.eu
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Teka Cleanmaster Basic

  • Seite 1 Betriebsanleitung (Original) Cleanmaster Basic TEKA Absaug- und Entsorgungstechnologie GmbH, Millenkamp 9, D-48653 Coesfeld, Tel.: +49 2541-84841-0, E-Mail: info@teka.eu, www.teka.eu...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Allgemeines 2. Beschreibung der Anlage 2.1. Darstellung der Anlage 2.2. Funktionsweise der Anlage 2.3. Bestimmungsgemäße Verwendung 3. Sicherheitshinweise 3.1. Definition der Gefahrensymbole 3.2. Allgemeine Sicherheitshinweise 4. Lagerung, Transport, Montage 5. Inbetriebnahme 5.1. Anschluss der Ansaug- und Abluftleitung 5.2. Elektrischer Anschluss 6.
  • Seite 3 14.1. Nutzungsbedingte Wartungen 14.2. Allgemeine Wartungen 14.2.1. Sichtprüfung der Anlage 14.2.2. Sichtprüfung der Rohrleitungen auf Ablagerungen 14.2.3. Funktionsprüfung der Anlage 14.2.4. Elektrische Prüfung der elektrischen Leitungen und Erdungsverbindungen BA_Cleanmaster-Basic_220425_DE 25.04.2022...
  • Seite 4: Allgemeines

    1. Allgemeines Herzlichen Glückwunsch zum Kauf des Produkts aus dem Hause TEKA. Unsere Ingenieure stellen durch kontinuierliche Weiterentwicklung sicher, dass unsere Anlagen dem neuesten Stand der Technik entsprechen. Trotzdem können Fehlanwendung oder Fehlverhalten zur Gefährdung Ihrer Sicherheit führen. Beachten Sie daher für einen gelungenen Einsatz der Anlage folgendes: Nur autorisiertes und unterwiesenes Personal darf für Transport, Bedienung, Wartung...
  • Seite 5: Beschreibung Der Anlage

    2. Beschreibung der Anlage 2.1. Darstellung der Anlage Aufstellungsbeispiel: Z.Nr. 19505701 Pos.1 Bedienfeld der Steuerung Pos.9 Ansaugstutzen Pos.2 Partikelfiltergehäuse Pos.10 Ausblasgitter Pos.3 Aktivkohlegehäuse Pos.11 Netzkabel mit Netzstecker Pos.4 Ventilatorgehäuse Pos.12 Lenkrolle Pos.5 Schalldämmgehäuse Pos.6 Partikelfilter Pos.7 Vorfiltermatte (eingelegt in Partikelfilter) Pos.8 Aktivkohle-Kassette BA_Cleanmaster-Basic_220425_DE...
  • Seite 6: Funktionsweise Der Anlage

    2.2. Funktionsweise der Anlage Die Filteranlage dient dazu, schadstoffhaltige Luft (entsprechend der bestimmungsgemäßen Verwendung) abzusaugen und zu filtern. In der Filtersektion der Anlage werden zunächst die groben Staubpartikel an der Vorfiltermatte abgeschieden. Der nachfolgende Partikelfilter reinigt auch die feinen Rauche und Stäube ab. Der Aktivkohlefilter bindet Gase und unangenehme Gerüche. Eine automatische Filterüberwachung zeigt an, wann ein Reinigen oder Wechseln der Filter notwendig ist.
  • Seite 7: Sicherheitshinweise

    3. Sicherheitshinweise 3.1. Definition der Gefahrensymbole Die Anlage ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei ihrer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter entstehen. Auch sind Beeinträchtigungen der Anlage und anderer Sachwerte möglich. Wir warnen in dieser Anleitung unter Anwendung entsprechender Hinweise.
  • Seite 8: Lagerung, Transport, Montage

    WARNUNG Gefahr durch Stromschlag. Der Betreiber hat dafür zu sorgen, dass elektrische Anlagen und Betriebsmittel nur von einer Elektrofachkraft oder unter Leitung und Aufsicht einer Elektrofachkraft errichtet, geändert und in Stand gehalten werden. Arbeiten Sie nicht an Bauteilen, wenn Sie nicht sicher sind, dass diese spannungsfrei sind.
  • Seite 9: Inbetriebnahme

    Die Ansaugleitung ist entsprechend dem Anwendungsfall so auszulegen, dass möglichst keine Staubablagerungen in der Ansaugleitung entstehen. Ist dies nicht bereits von TEKA erfolgt, dann ist eine entsprechende Fachkraft hinzuzuziehen. Wenn zur Ansaugleitung Erfassungselemente gehören (Absaugarme, Rohreinbaugitter, etc.), so sind diese ebenfalls mit in die Auslegung einzubeziehen.
  • Seite 10: Elektrischer Anschluss

    Die gereinigte Luft wird über das Ausblasgitter (siehe Kapitel 2.1) in die Arbeitsumgebung zurückgeführt (Umluftbetrieb). Wenn gewünscht ist, die gereinigte Luft aus der Arbeitsumgebung zu führen, dann muss am Ausblasgitter eine Abluftleitung angebracht werden. 5.2. Elektrischer Anschluss HINWEIS Möglicher Materialschaden durch falsche Anschlussspannung. Achten Sie beim Anschluss auf korrekte Spannungsversorgung.
  • Seite 11: Bedienung Der Anlage

    6. Bedienung der Anlage 6.1. Beschreibung der Bedienelemente Bedienelemente für die Anlagensteuerung Darstellung Benennung Beschreibung / Funktion AN-AUS-Schalter Mit diesem Schalter wird die Anlage ein- und ausgeschaltet. Im ausgeschalteten Zustand ist die Anlage nicht stromlos geschaltet. Bedienelemente für Status- und Fehlermeldungen Darstellung Benennung Beschreibung / Funktion...
  • Seite 12: Wartung

    7. Wartung Der Betreiber ist entsprechend den nationalen Vorschriften zu Wiederholungs- und Funktionsprüfungen verpflichtet. Sofern nicht anderweitig durch nationale Verordnungen festgelegt, empfehlen wir regelmäßige Sicht- und Funktionsprüfungen der Anlage, wie im Kapitel “Wartungsintervalle“ aufgeführt. Das Kapitel “Wartungsintervalle” finden Sie am Ende dieses Dokuments. Dort sind auch die allgemeinen Wartungen (Sichtprüfung etc.) erläutert.
  • Seite 13: Wechseln Der Vorfiltermatte

    Entnehmen Sie die Vorfiltermatte aus dem Partikelfilter, und entsorgen bzw. lagern Sie diese gemäß den Vorschriften. ● Legen Sie eine neue Vorfiltermatte in den Partikelfilter. ● Verwenden TEKA Ersatzfilter. Ansonsten ist die korrekte Funktionsweise der Anlage nicht gewährleistet. ● Schieben Sie den Partikelfilter wieder in das Partikelfiltergehäuse.
  • Seite 14: Wechseln Des Partikelfilters

    Inbusschlüssel, der sich rechts neben der Stellschraube befindet. ● Ziehen Sie den Partikelfilter (siehe Kapitel 2.1) vorsichtig aus dem Gehäuse heraus. ● Schieben Sie den neuen Partikelfilter wieder in das Partikelfiltergehäuse. Verwenden TEKA Ersatzfilter. Ansonsten ist die korrekte Funktionsweise der Anlage nicht gewährleistet. ●...
  • Seite 15: Wechseln Der Aktivkohle

    7.4.1. Wechseln der Aktivkohle ● Öffnen Sie die Wartungstür des Aktivkohlegehäuses (siehe Kapitel 2.1). ● Senken Sie die Hebevorrichtung (A) mittels Drehen der Stellschraube (B). Nutzen Sie dazu den Inbusschlüssel, der sich rechts neben der Stellschraube befindet. ● Ziehen Sie das gesamte Filterpaket, incl.
  • Seite 16 Teilemengen ein, welche Sie dann immer gleichmäßig verteilen und leicht andrücken. Verwenden Sie nur TEKA Ersatzfilter. Ansonsten ist die korrekte Funktionsweise der Anlage nicht gewährleistet. ● Die Aktivkohle muss bis zur Höhe der Auflagefläche (A) gefüllt und glattgestrichen werden.
  • Seite 17: Wechseln Der Aktivkohle-Kassette

    Ziehen Sie das gesamte Filterpaket, incl. Aktivkohlekassette (siehe Kapitel 2.1), vorsichtig aus dem Gehäuse heraus. (Wenn zusätzlich ein Distanzrahmen verbaut ist, ist dieser vorsichtig ebenfalls mit zu entnehmen.) ● Tauschen Sie die Aktivkohlekassette aus. Verwenden TEKA Ersatzfilter. Ansonsten ist die korrekte Funktionsweise der Anlage nicht gewährleistet. ●...
  • Seite 18: Fehlerbehebung Bzw. Fehlerdiagnose

    Eine Wieder-Inbetriebnahme des Gerätes darf nur erfolgen, wenn sichergestellt ist, dass die Anlage funktional dem ursprünglichen Zustand entspricht. Reparaturen dürfen nur durch TEKA-Mitarbeiter erfolgen, oder nach Rücksprache mit der TEKA-GmbH durch vom Betreiber autorisiertes Personal. Beachten Sie bei allen Reparaturen die Hinweise der Kapitel „Sicherheitshinweise“ und „Wartung“. Bei...
  • Seite 19: Ersatzteilliste

    10. Ersatzteilliste Filterelemente Artikel-Nr. Vorfiltermatte “M5” (10 Stück / 610 x 610 x 20 mm) 10032 Partikelfilter “H13” (610 x 610 x 186) 100357 Aktivkohle-Kassette, 14 kg Aktivkohle (610 x 610 x 100) 97053 oder: 14 kg Aktivkohle, incl. Filtervlies-Matten 100197509 BA_Cleanmaster-Basic_220425_DE 25.04.2022...
  • Seite 20: Technische Daten

    11. Technische Daten Variante Cleanmaster Basic 15 Cleanmaster Basic 22 Anschlussspannung Frequenz Stromart Motorleistung Luftvolumenstrom max. m³/h 1500 2000 Unterdruck max. 2800 2800 Schutzart IP54 ISO-Klasse Abscheideleistung > 99 Breite Tiefe 1010 1010 Höhe 1280 1280 Gewicht Schalldruckpegel dB(A) Zulässige °C...
  • Seite 21: Eg Konformitätserklärung Nach Anhang Ii 1 A (2006/42/Eg)

    Diese Erklärung verliert ihre Gültigkeit, falls an der Maschine eine nicht mit dem Hersteller in schriftlicher Form abgestimmte Änderung vorgenommen wird. Bevollmächtigter für die Technische Dokumentation: TEKA Absaug- und Entsorgungstechnologie GmbH, Millenkamp 9, D-48653 Coesfeld (Jürgen Kemper, Geschäftsführer) Coesfeld, den 3. Januar 2022 BA_Cleanmaster-Basic_220425_DE 25.04.2022...
  • Seite 22: Einweisungsprotokoll

    13. Einweisungsprotokoll Anlagen-Bezeichnung: Cleanmaster Basic (Dieser Vordruck kann vom Betreiber zur Dokumentation der Einweisung seiner Mitarbeiter genutzt werden. Einweisungen dürfen nur von autorisiertem Personal durchgeführt werden. Beachten Sie hierzu die Hinweise im Kapitel „Sicherheitshinweise“.) Mit seiner Unterschrift bestätigt der Mitarbeiter, dass er in folgenden Punkten unterwiesen wurde:...
  • Seite 23: Wartungsintervalle

    Wartungsarbeiten sind immer mit Hilfe eines Protokoll zu dokumentieren. Die Vorgehensweise dieser Wartungsmaßnahmen sind in Kapitel „Wartung“ beschrieben. Wartungsintervall Wartungsmaßnahme Kapitel von TEKA empfohlen vom Betreiber festgelegt Die Sättigung des Partikelfilters wird automatisch durch die Filteranlage überwacht, und unterliegt daher keinem Wechsel des Partikelfilters Wartungsintervall.
  • Seite 24: Sichtprüfung Der Anlage

    14.2.1. Sichtprüfung der Anlage Sichtprüfung: Feststellung, dass keine sichtbaren sicherheitsrelevanten Mängel vorliegen. WARNUNG Gefahr durch betriebsbereiten Zustand der Anlage. Befolgen Sie die Vorgehensweise wie im Kapitel “Wartungszustand herstellen” beschrieben. Im Zuge der Sichtprüfung sind folgende Schritte auszuführen: ● Prüfen, ob alle benötigten Rohrleitungsteile, Kabelverbindungen, sowie Schläuche an der Filteranlage angeschlossen sind.
  • Seite 25: Funktionsprüfung Der Anlage

    14.2.3. Funktionsprüfung der Anlage HINWEIS Möglicher Materialschaden durch fehlerhaften Zustand der Anlage. Führen Sie vor der Funktionsprüfung der Anlage eine Sichtprüfung durch, wie in den vorhergehenden Kapiteln beschrieben. Ebenso müssen die Arbeiten wie im Kapitel “Inbetriebnahme” beschrieben fertiggestellt sein. Im Zuge der Funktionsprüfung sind folgende Schritte auszuführen: ●...
