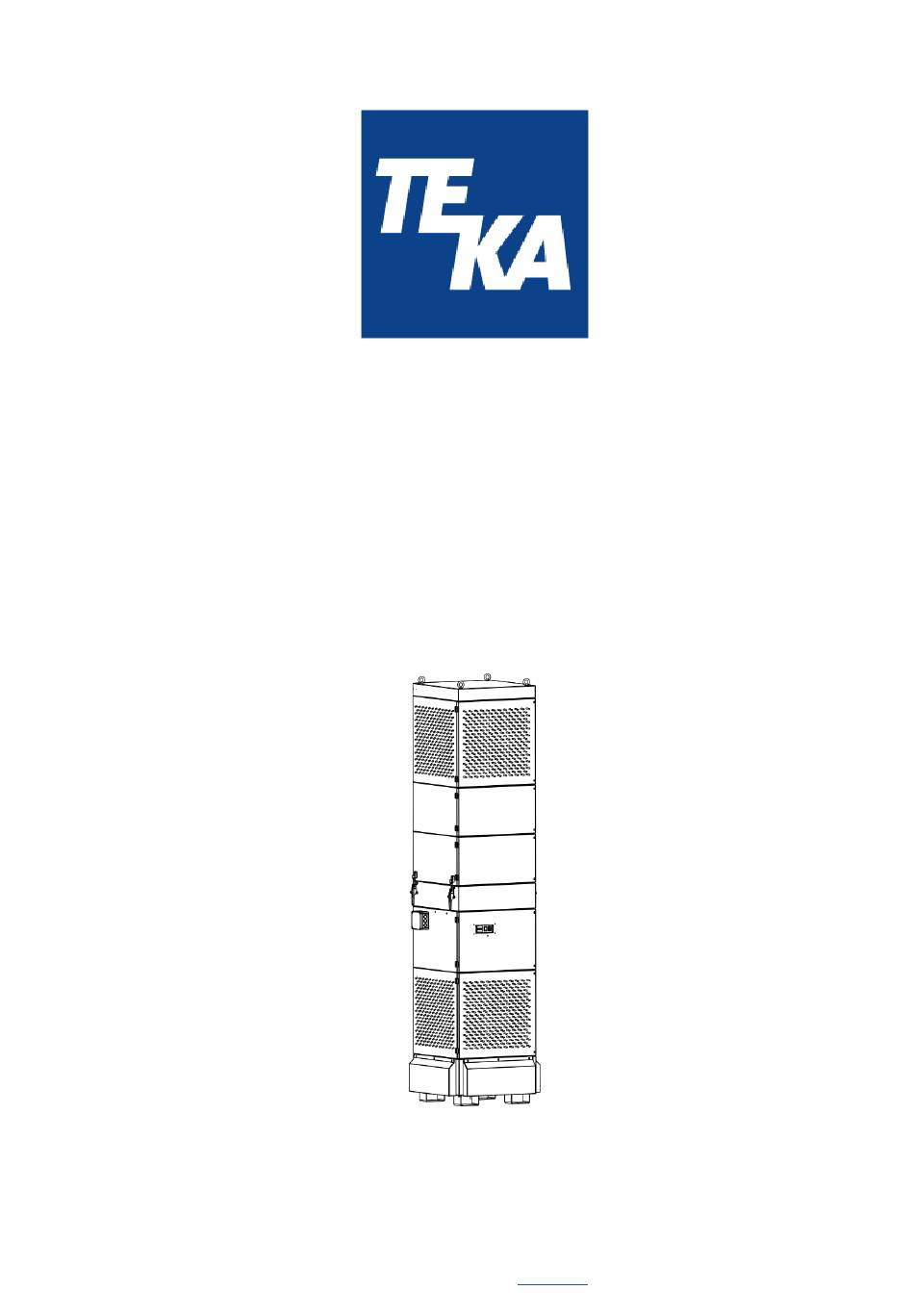

- Seite 1 Betriebsanleitung (Original) VIROLINE TOWER TEKA Absaug- und Entsorgungstechnologie GmbH, Millenkamp 9, D-48653 Coesfeld, Tel.: +49 2541-84841-0, E-Mail: info@teka.eu, www.teka.eu...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeines 2. Beschreibung der Anlage 2.1. Darstellung der Anlage 2.2. Funktionsweise der Anlage 2.3. Bestimmungsgemäße Verwendung 3. Sicherheitshinweise 3.1. Definition der Gefahrensymbole 3.2. Allgemeine Sicherheitshinweise 4. Lagerung, Transport, Montage 5. Inbetriebnahme 5.1. Elektrischer Anschluss 6. Bedienung der Anlage 6.1. -
Seite 3: Allgemeines
14.2.3. Elektrische Prüfung der elektrischen Leitungen und Erdungsverbindungen 1. Allgemeines Herzlichen Glückwunsch zum Kauf des Produkts aus dem Hause TEKA. Unsere Ingenieure stellen durch kontinuierliche Weiterentwicklung sicher, dass unsere Anlagen dem neuesten Stand der Technik entsprechen. Trotzdem können Fehlanwendung oder Fehlverhalten zur Gefährdung Ihrer Sicherheit führen. -
Seite 4: Beschreibung Der Anlage
2. Beschreibung der Anlage 2.1. Darstellung der Anlage Aufstellungsbeispiel: Z.Nr. 20434701 Pos.1 Bedienfeld der Steuerung Pos.10 UV-C-Leuchte Pos.2 Partikelfiltergehäuse Pos.11 Netzkabel mit Netzstecker Pos.3 Ventilatorgehäuse Pos.12 Staplerkufen Pos.4 Leuchtengehäuse Pos.13 Kranösen Pos.5 Ansauggehäuse Pos.14 Kniehebelverschluß Pos.6 Abluftgehäuse Pos.7 Anfahrschutz Pos.8 Partikelfilter Pos.9 Vorfiltermatte... -
Seite 5: Funktionsweise Der Anlage
2.2. Funktionsweise der Anlage In einer Höhe von über drei Metern wird die kontaminierte Luft angesaugt und durch eine UV-C-Bestrahlungssektion geleitet. Verbleibende Viren, die noch nicht direkt vom UV-C-Licht abgetötetwerden, werden vom H14-Filter aufgenommen und durch die fortwährende Bestrahlung mit UV-C-Licht konsequent eliminiert. -
Seite 6: Allgemeine Sicherheitshinweise
Informationshinweise sind keine Gefahrenhinweise, sondern machen auf nützliche Informationen aufmerksam. 3.2. Allgemeine Sicherheitshinweise WARNUNG Gefahren durch unsachgemäße Anwendung / nicht autorisierte Arbeiten. Der Betreiber hat sicherzustellen, dass von ihm autorisiertes Personal vorab mit allen Hinweisen in dieser Anleitung vertraut gemacht wurde. Der Betreiber hat dafür zu sorgen, dass alle Arbeiten ausschließlich von autorisiertem und unterwiesenem Personal ausgeführt werden. -
Seite 7: Lagerung, Transport, Montage
4. Lagerung, Transport, Montage WARNUNG Verletzungsgefahr durch umstürzende oder nicht fest montierte Geräteteile bei Einlagerung und Transport. Die Anlage ist beim Einlagern und Transport gegen Umstürzen und Verrutschen zu sichern. Beim Heben und Absetzen darf niemand unter oder neben der Last stehen. Hubwagen bzw. Gabelstapler bzw. -
Seite 8: Inbetriebnahme
5. Inbetriebnahme WARNUNG Gefahren durch fehlerhaften Zustand der Anlage. Ebenso besteht eine Gefährdung für die Augen, wenn direkte Sicht auf die UV-C-Leuchte besteht. Stellen Sie vor dem Betrieb der Anlage sicher, dass die in diesem Kapitel beschriebenen Inbetriebnahmen fertiggestellt sind. Vor dem Anschalten müssen alle Türen der Anlage geschlossen und alle erforderlichen Anschlüsse angebracht sein. -
Seite 9: Bedienung Der Anlage
6. Bedienung der Anlage 6.1. Beschreibung der Bedienelemente Bedienelemente für die Anlagensteuerung Darstellung Benennung Beschreibung / Funktion AN-AUS-Schalter Mit diesem Schalter wird der Ventilator / werden die UV-C-Leuchten ein- und ausgeschaltet. (2x) Im ausgeschalteten Zustand ist die Anlage nicht stromlos geschaltet. -
Seite 10: Wartung
7. Wartung Der Betreiber ist entsprechend den nationalen Vorschriften zu Wiederholungs- und Funktionsprüfungen verpflichtet. Sofern nicht anderweitig durch nationale Verordnungen festgelegt, empfehlen wir regelmäßige Sicht- und Funktionsprüfungen der Anlage, wie im Kapitel “Wartungsintervalle“ aufgeführt. Das Kapitel “Wartungsintervalle” finden Sie am Ende dieses Dokuments. Dort sind auch die allgemeinen Wartungen (Sichtprüfung etc.) erläutert. -
Seite 11: Wartungszustand Herstellen
Der Betreiber ist verpflichtet, den angesammelten Staub entsprechend den nationalen oder regionalen Vorschriften zu lagern und zu entsorgen. Beachten Sie bei allen Wartungs- und Reinigungsarbeiten geltenden Umweltschutzbestimmungen. Auch Schadstoffe und Filterelemente müssen ordnungsgemäß entsorgt bzw. gelagert werden. Wir empfehlen, sich bei Unklarheiten mit einer Entsorgungsfirma vor Ort in Verbindung zu setzen. -
Seite 12: Wechseln Der Vorfiltermatte
Entnehmen Sie die Vorfiltermatte (B) aus dem Einschubrahmen (C), und entsorgen bzw. lagern Sie diese gemäß den Vorschriften. ● Legen Sie eine neue Vorfiltermatte in den Einschubrahmen. Verwenden TEKA Ersatzfilter. Ansonsten ist die korrekte Funktionsweise der Anlage nicht gewährleistet. ●... -
Seite 13: Wechseln Des Partikelfilters
Inbusschlüssel, der sich rechts neben der Stellschraube befindet. ● Ziehen Sie den Partikelfilter (siehe Kapitel 2.1) vorsichtig aus dem Gehäuse heraus. ● Schieben Sie den neuen Partikelfilter wieder in das Partikelfiltergehäuse. Verwenden TEKA Ersatzfilter. Ansonsten ist die korrekte Funktionsweise der Anlage nicht gewährleistet. ●... -
Seite 14: Wechseln Der Uv-C-Leuchte
● Ziehen Sie jede UV-C-Leuchte (A) vorsichtig aus ihrer Fassung (B). Dabei muss die UV-C-Leuchte auch aus der Halterung (C) gelöst werden. ● Setzen Sie die neuen UV-C-Leuchten ein. Verwenden TEKA Ersatzteile. Ansonsten korrekte Funktionsweise der Anlage nicht gewährleistet. ●... -
Seite 15: Demontage / Entsorgung
Eine Wieder-Inbetriebnahme des Gerätes darf nur erfolgen, wenn sichergestellt ist, dass die Anlage funktional dem ursprünglichen Zustand entspricht. Reparaturen dürfen nur durch TEKA-Mitarbeiter erfolgen, oder nach Rücksprache mit der TEKA-GmbH durch vom Betreiber autorisiertes Personal. Beachten Sie bei allen Reparaturen die Hinweise der Kapitel „Sicherheitshinweise“ und „Wartung“. Bei... -
Seite 16: Ersatzteilliste
10. Ersatzteilliste Filterelemente Artikel-Nr. Partikelfilter “H14” (592 x 592 x 300) 20170260114 Vorfiltermatte “M5” (10 Stück / 610 x 610 x 20 mm) 10032 Sonstige Teile Artikel-Nr. UV-C-Leuchte 100310 11. Technische Daten Anschlussspannung Frequenz Stromart Motorleistung 0,55 Luftvolumenstrom max. m³/h 3000 Schutzart IP54... -
Seite 17: Eg Konformitätserklärung Nach Anhang Ii 1 A (2006/42/Eg)
Diese Erklärung verliert ihre Gültigkeit, falls an der Maschine eine nicht mit dem Hersteller in schriftlicher Form abgestimmte Änderung vorgenommen wird. Bevollmächtigter für die Technische Dokumentation: TEKA Absaug- und Entsorgungstechnologie GmbH, Millenkamp 9, D-48653 Coesfeld (Jürgen Kemper, Geschäftsführer) Coesfeld, den 3. Juli 2020 BA_VIROLINE-TOWER_201111_DE 12.01.2022... -
Seite 18: Einweisungsprotokoll
13. Einweisungsprotokoll Anlagen-Bezeichnung: VIROLINE TOWER (Dieser Vordruck kann vom Betreiber zur Dokumentation der Einweisung seiner Mitarbeiter genutzt werden. Einweisungen dürfen nur von autorisiertem Personal durchgeführt werden. Beachten Sie hierzu die Hinweise im Kapitel „Sicherheitshinweise“.) Mit seiner Unterschrift bestätigt der Mitarbeiter, dass er in folgenden Punkten unterwiesen wurde:... -
Seite 19: Wartungsintervalle
Wartungsarbeiten sind immer mit Hilfe eines Protokoll zu dokumentieren. Die Vorgehensweise dieser Wartungsmaßnahmen sind in Kapitel „Wartung“ beschrieben. Wartungsintervall Wartungsmaßnahme Kapitel von TEKA empfohlen vom Betreiber festgelegt Die Sättigung des Partikelfilters wird automatisch durch die Filteranlage überwacht, und unterliegt daher keinem Wechsel des Partikelfilters Wartungsintervall. -
Seite 20: Sichtprüfung Der Anlage
14.2.1. Sichtprüfung der Anlage Sichtprüfung: Feststellung, dass keine sichtbaren sicherheitsrelevanten Mängel vorliegen. WARNUNG Gefahr durch betriebsbereiten Zustand der Anlage. Befolgen Sie die Vorgehensweise wie im Kapitel “Wartungszustand herstellen” beschrieben. Im Zuge der Sichtprüfung sind folgende Schritte auszuführen: ● Stellen Sie sicher, daß alle Teile fest miteinander verbunden sind. ●...
