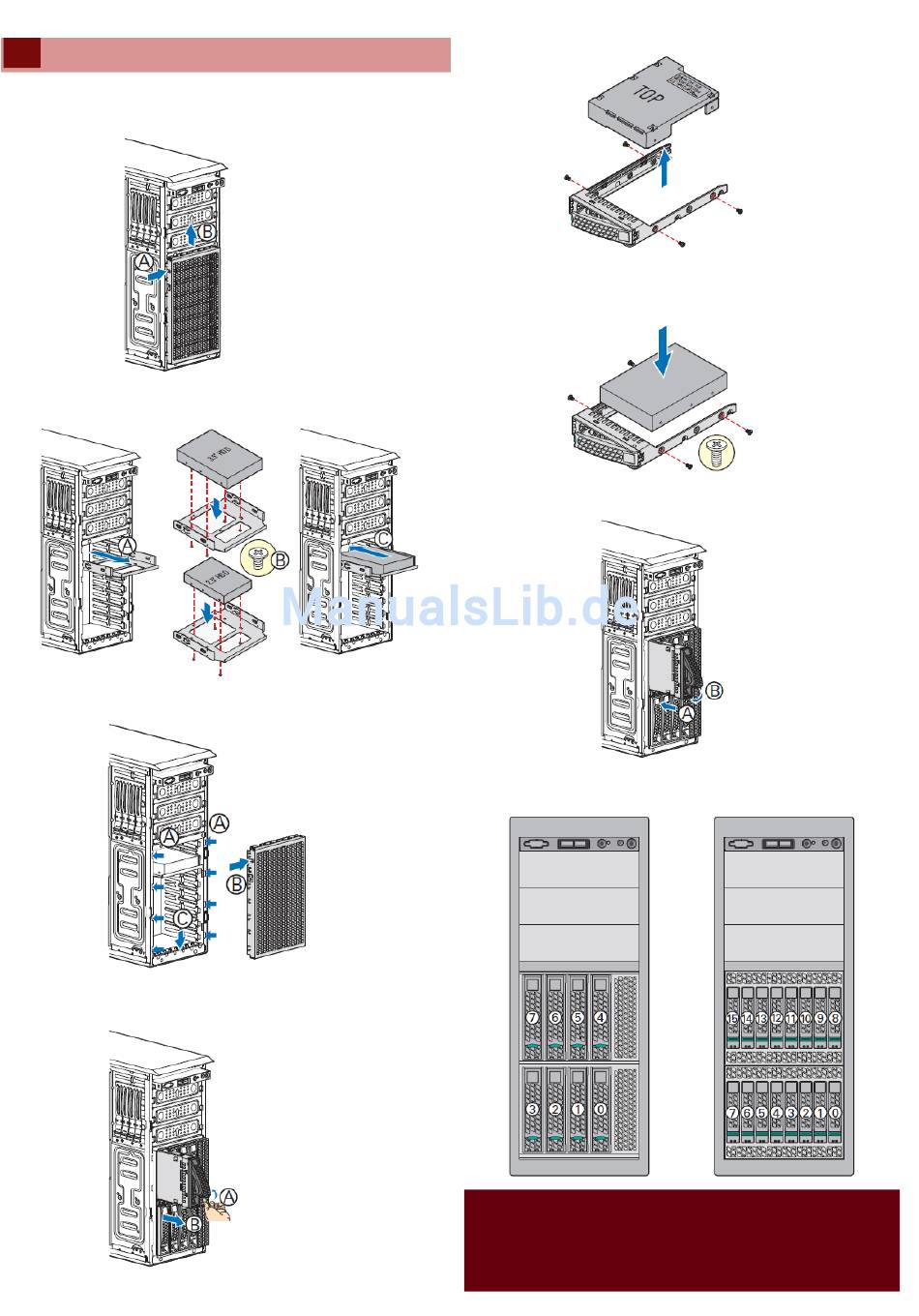

Festplatten installieren
Nicht hot-swap-fähiger Festplattenkäfig
1. Entfernen Sie die EMV-Abdeckung. Drücken Sie dazu die Raste und bewegen Sie die
Abdeckung etwas nach links. Heben Sie die Abdeckung dann ab.
2. Ziehen Sie den Festplattenrahmen heraus.
3. Montieren Sie die 3,5"- oder 2,5"-Festplatte auf dem Rahmen.
4. Schieben Sie den Rahmen mit der Festplatte in das Gehäuse.
5. Setzen Sie die EMV-Abdeckung wieder auf das Gehäuse auf. Wenn die Kanten am Gehäuse
anliegen, drücken Sie die Raste und schieben Sie die Abdeckung nach unten, so dass sie
einrastet.
Hot-swap-fähiger Festplattenkäfig
1. Entnehmen Sie den Festplattenwechselrahmen, indem Sie die grüne Taste drücken und den
Hebel nach vorne ziehen.
4 MAXDATA PLATINUM 3200 I M9 - Kurzanleitung
2. Entfernen Sie die vier Schrauben und nehmen Sie das Kunststoffelement aus dem Rahmen
heraus.
3. Setzen Sie die Festplatte in den Rahmen. Stellen Sie sicher, dass die Position der Kontakte an
der Festplatte der Position der Kontakte an der Backplane entspricht.
4. Verschrauben Sie die Festplatte im Rahmen mit den vier Schrauben, mit denen zuvor das
Kunststoffelement befestigt war.
5. Schieben Sie den Wechselrahmen zurück in das Hot-Swap-Gehäuse (bei geöffnetem Hebel).
Drücken Sie den Hebel zum Gehäuse, so dass der Wechselrahmen einrastet.
Festplattennummerierung
Festplatten werden von rechts nach links und von unten nach oben in aufsteigender Reihenfolge
nummeriert.
Achtung
Nicht benutzte Laufwerkschächte müssen durch Wechselrahmen mit einge-
bauten Luftleitelementen belegt werden, um eine ordnungsgemäße Kühlung
zu gewährleisten. Verwenden Sie ausschließlich Luftleitelemente, die mit
diesem Serversystem geliefert wurden, da es anderenfalls zu Beschädigun-
gen am Gehäuse kommen kann.
