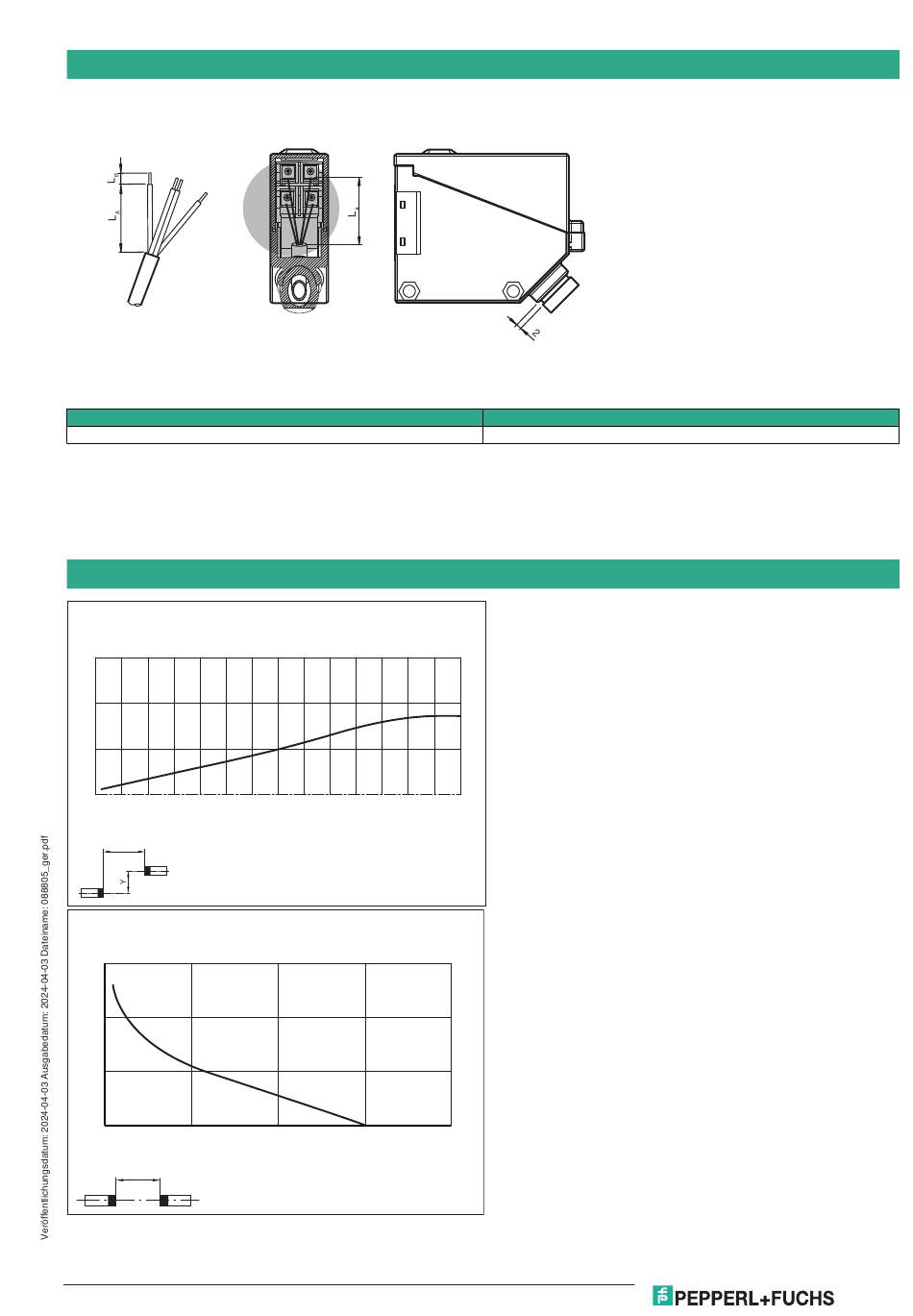

Einweg-Lichtschranke
Installation
A
Drahtlänge L
[mm]
A
30 ±2
Empfehlungen für die Kabelinstallation:
1. Verwenden Sie ein flexibles Kabel mit einem Biegeradius von weniger als dem fünffachen Außendurchmesser.
2. Verwenden Sie Kabel mit einem Außendurchmesser von 6,2 ±0.2 mm mit der mitgelieferten Dichtung mit einem Innendurchmesser von 7 mm.
3. Das Kabel muss gemäß den Abmessungen in der obigen Tabelle gekürzt, abisoliert und gecrimpt werden.
4. Der Abstand zwischen Kabelverschraubung und Gehäuse muss ca. 2 mm betragen. Schrauben Sie die Kabelverschraubung nicht vollständig
ein.
Kennlinie
Charakteristische Ansprechkurve
Versatz Y [mm]
60
40
20
0
0
4
8
X
Möglicher Abstand (Versatz) der optischen Achsen von
Sender und Empfänger.
Relative Empfangslichtstärke
Funktionsreserve
1000
100
10
1
0
10
x
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe
USA: +1 330 486 0001
www.pepperl-fuchs.com
fa-info@us.pepperl-fuchs.com
A
12
16
20
24
20
30
Abstand X [m]
Deutschland: +49 621 776 1111
fa-info@de.pepperl-fuchs.com
Abisolierlänge L
B
5 ±1
28
Abstand X [m]
L39/LV(K)39
40
Singapur: +65 6779 9091
fa-info@sg.pepperl-fuchs.com
LD39/LV39/32/40a/82a/116
[mm]
4
