83307701 1/2019-04 Et

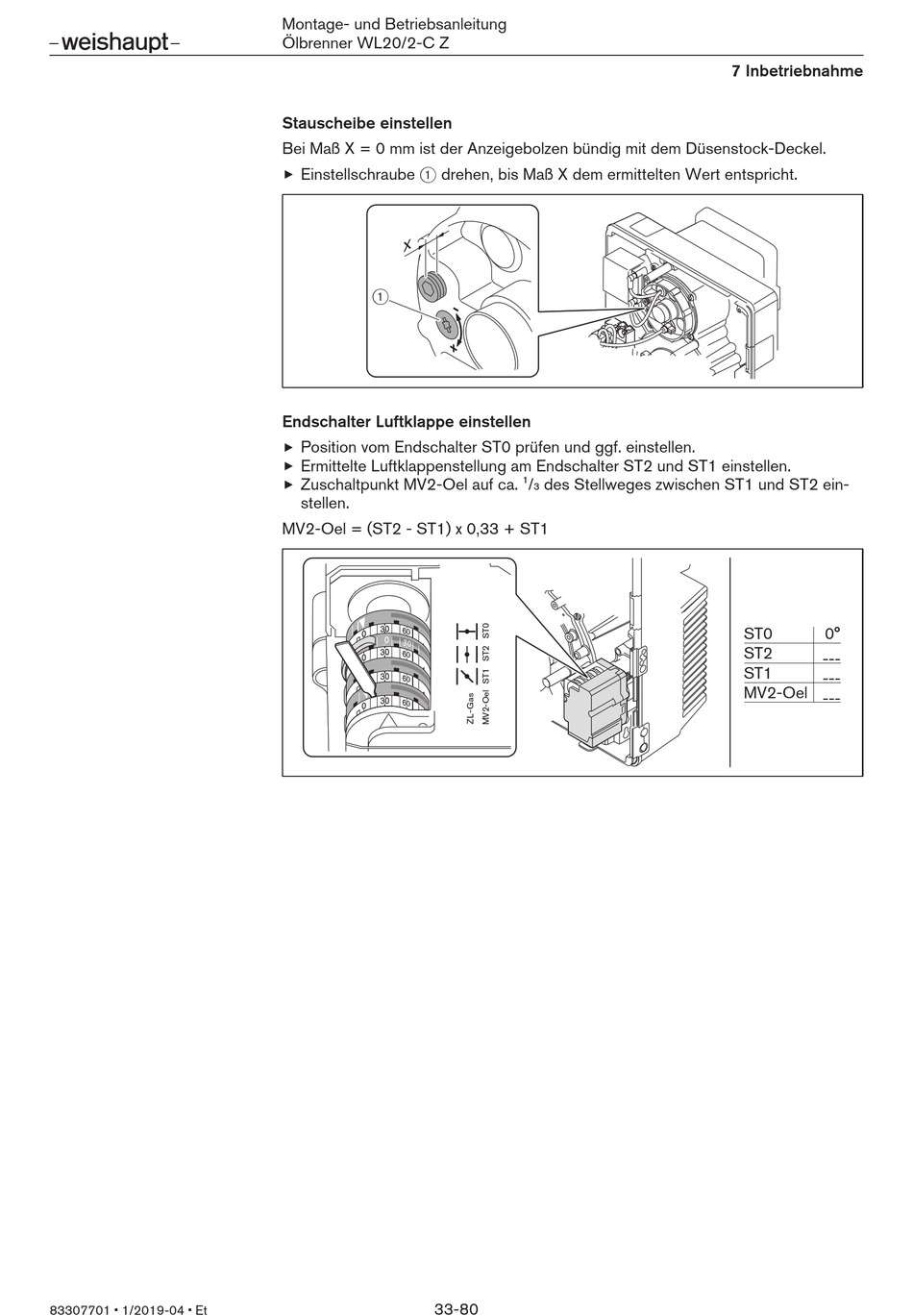

Montage- und Betriebsanleitung
Ölbrenner WL20/2-C Z
Stauscheibe einstellen
Bei Maß X = 0 mm ist der Anzeigebolzen bündig mit dem Düsenstock-Deckel.
Einstellschraube 1 drehen, bis Maß X dem ermittelten Wert entspricht.
X
1
Endschalter Luftklappe einstellen
Position vom Endschalter ST0 prüfen und ggf. einstellen.
Ermittelte Luftklappenstellung am Endschalter ST2 und ST1 einstellen.
Zuschaltpunkt MV2-Oel auf ca.
stellen.
MV2-Oel = (ST2 - ST1) x 0,33 + ST1
33-80
1
/
des Stellweges zwischen ST1 und ST2 ein-
3
7 Inbetriebnahme
ST0
0°
ST2
---
ST1
---
MV2-Oel ---
