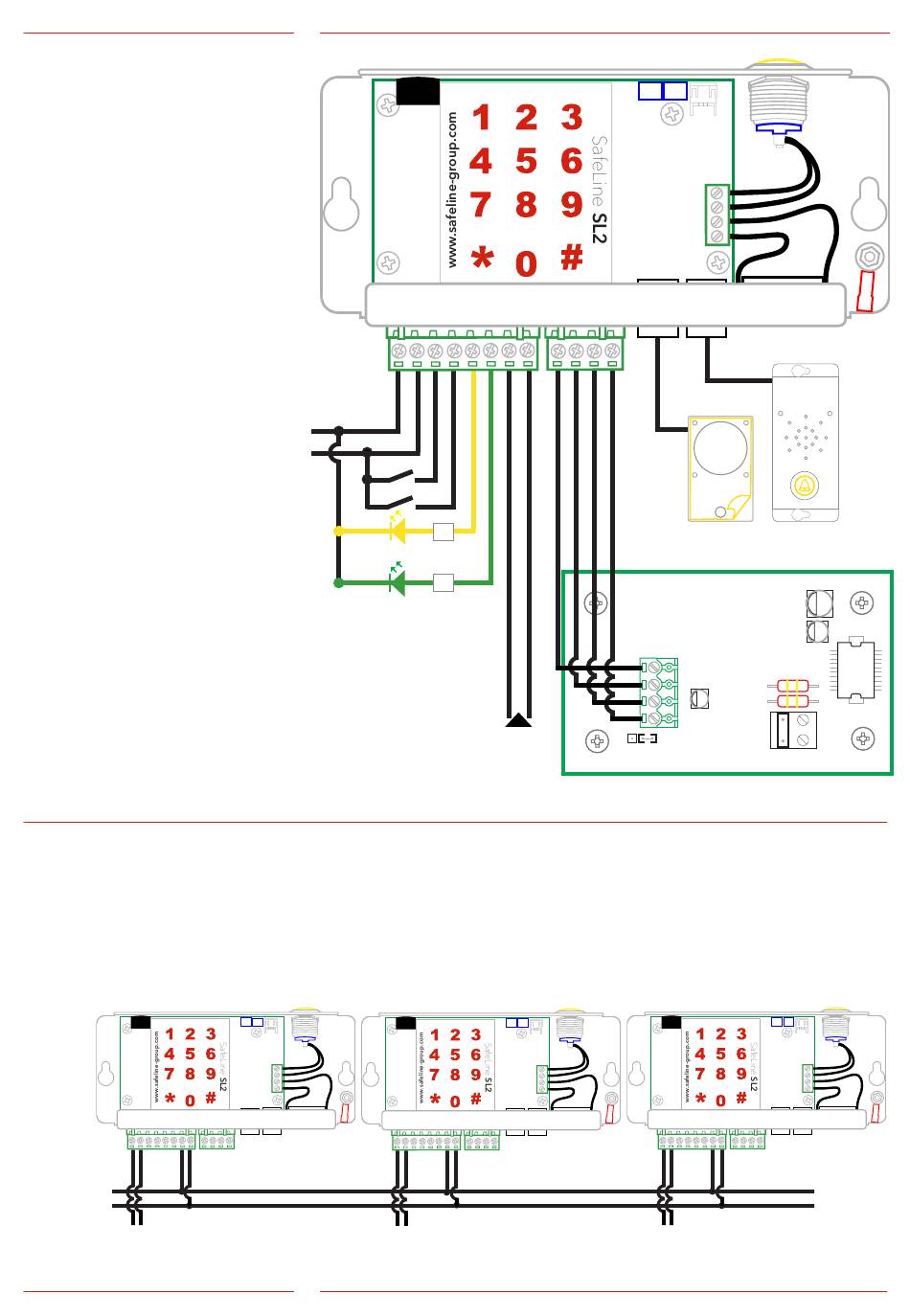

Schaltplan
VORSICHT! Bei Verwendung
von HL1 und/oder SafeLine-
Fernstationen mit Piktogram-
men muss das SL2 mit 12 V DC
versorgt werden. Bei Kombina-
tion mit GL4 oder GL5 können
maximal ein SL2 und eine HL1
angeschlossen werden.
+10 to 30V DC
Zusatzeingang (Filter)
Gelbes Piktogramm
Grünes Piktogramm
Schaltplan, Para-
llelverdrahtung
Eingang
Telefon-
leitung
Strom
Installation
0V DC
Alarmschalter
Bei Parallelverdrahtung ist es wichtig, dass jedes Gerät mit einer
Gerätenummer programmiert ist. Das kann nicht mit Fernprogram-
mierung erfolgen.
(max. 9 SafeLine-Stationen)
7
R
R
Eingang
Telefonleitung
Strom
ALARM
Zusatzstationen optional
HL1, optional
Strom
70
45
14
49
SL2 v.2.05 DE
