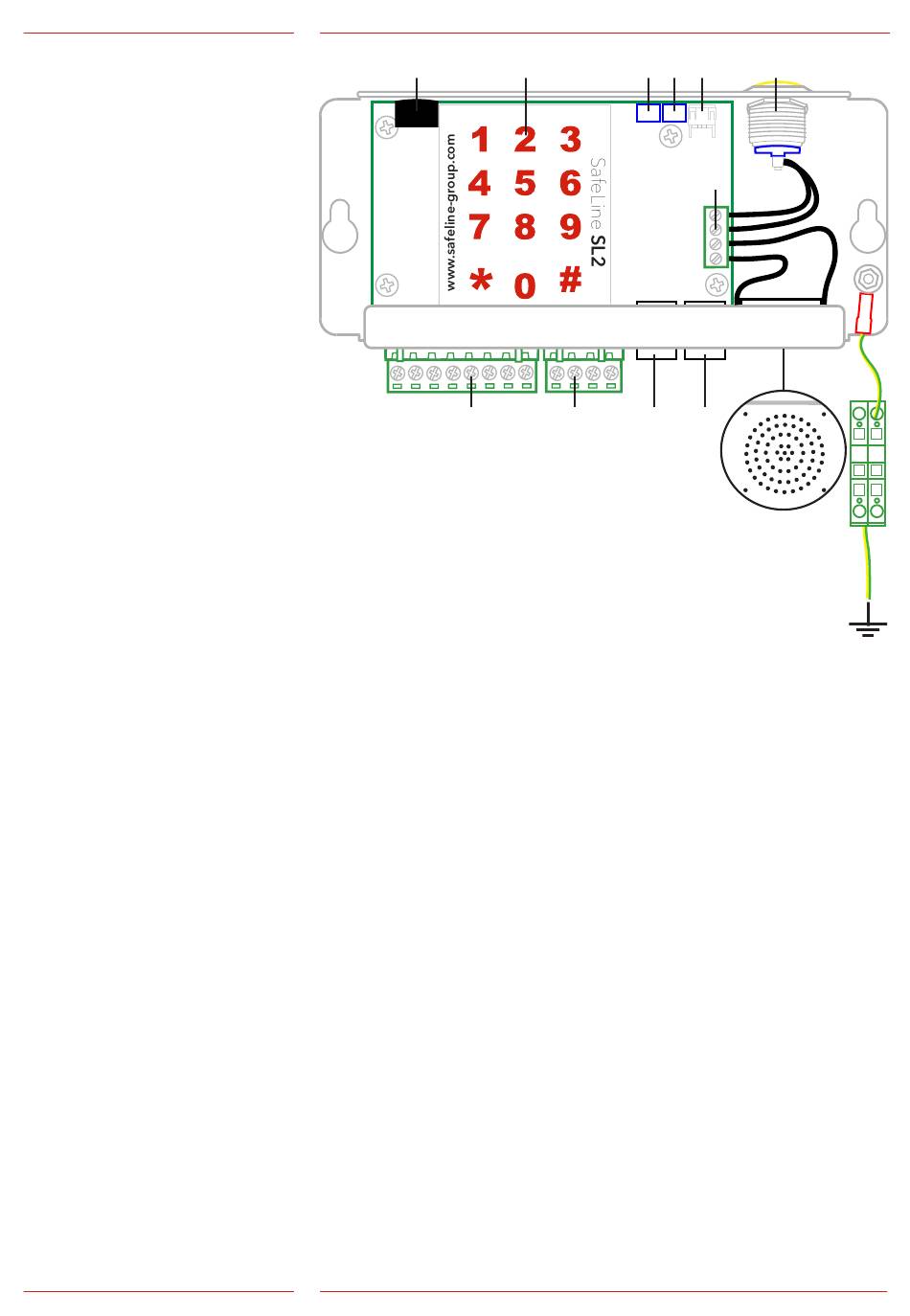

Übersicht
1
10
1. Mikrofon
Internes Mikrofon für Notrufalarme und zur
Aufzeichnung der Alarmmeldung.
2. Tastatur
Zur Programmierung des Geräts.
3a. Lautstärkeregelung für Zusatzstation 1
Im Uhrzeigersinn drehen, um die Lautstärke zu erhöhen.
3b. Lautstärkeregelung für Zusatzstation 2
Im Uhrzeigersinn drehen, um die Lautstärke zu erhöhen.
4. PC-Schnittstelle RS232
Zur Firmware-Aktualisierung und Programmierung.
5. Notrufschalter
Nach einem aktiven Alarm kann der Schalter zum
Zurücksetzen (Beenden des Alarms) verwendet werden, indem er
ihn kurz drückt.
6. Interner Anschluss
Für internen Lautsprecher und Notrufschalter.
7. Interner Lautsprecher
Für Notrufe und Fehlermeldungen beim Programmieren.
8a. RJ12-Buchse für Aufzugsstation
8b. RJ12-Buchse für Zusatzstation
9. Klemme B
Klemme für den Anschluss der Hörhilfe HL1
10. Klemme A
4
2
3a 3b 4
9
8a
5
6
7
8b
SL2 v.2.05 DE
