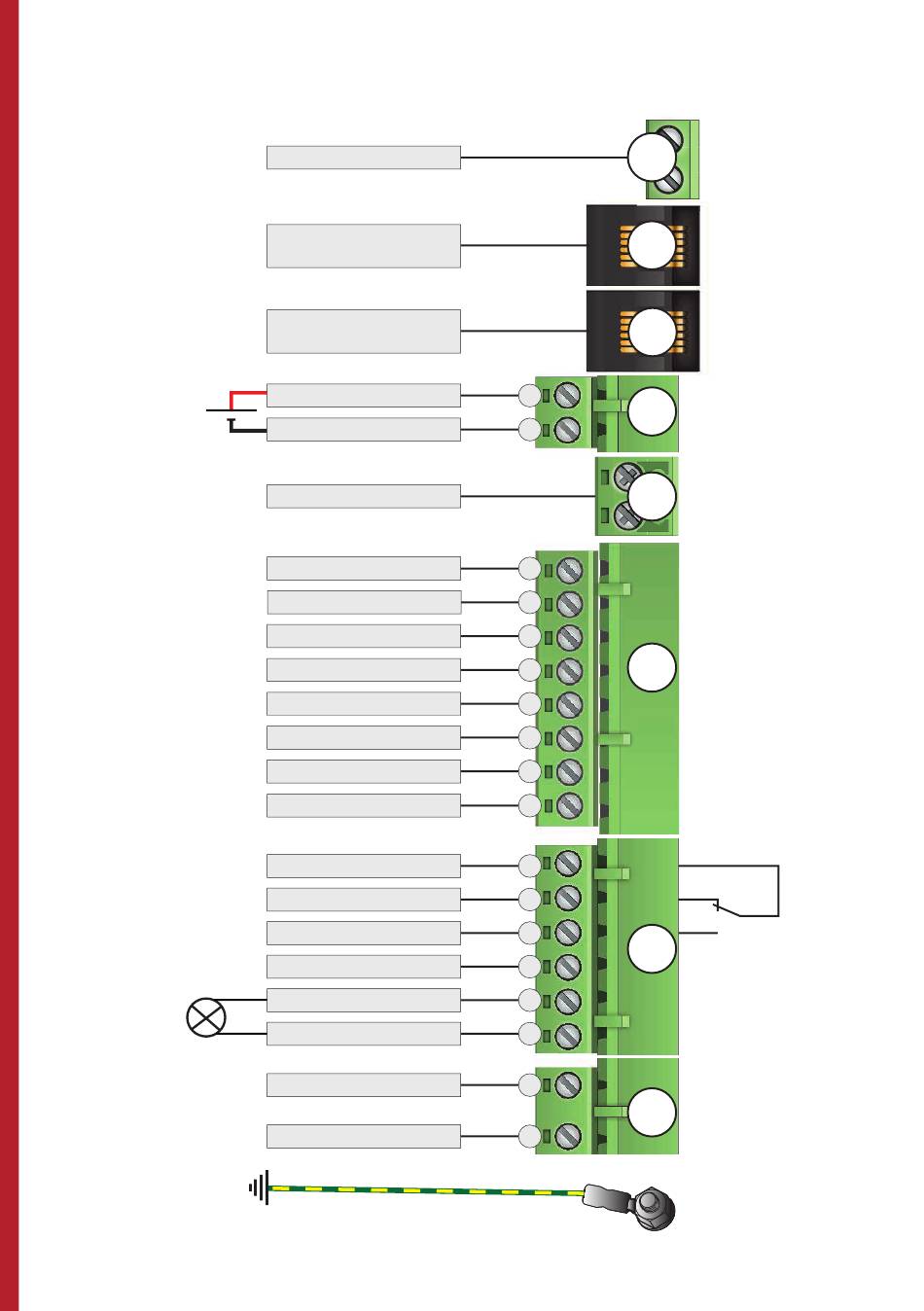

SCHALTPLAN SL4-HAUPTEINHEIT
12
KONFIG. HANDAPPARAT
EINGANG 1
SPRECHSTELLE KABINE
EINGANG 2
SPRECHSTELLE
AUFZUGSSCHACHT
BATTERIE +12 VDC
BATTERIE 0 VDC
HÖRSCHLEIFE
GND
+12 VDC
NOTRUF EINGANG
LMS-EINGANG 1
GELBES PIKTOGRAMM + / –
GRÜNES PIKTOGRAMM + / –
TELEFONLEITUNG A
TELEFONLEITUNG B
RELAIS ALLGEMEIN
RELAIS N/C
RELAIS N/O
LMS-EINGANG 2
NOTBELEUCHTUNG +
NOTBELEUCHTUNG –
230 VAC L
230 VAC N
1
2
1
2
3
4
5
6
7
8
1
2
3
4
5
6
1
2
