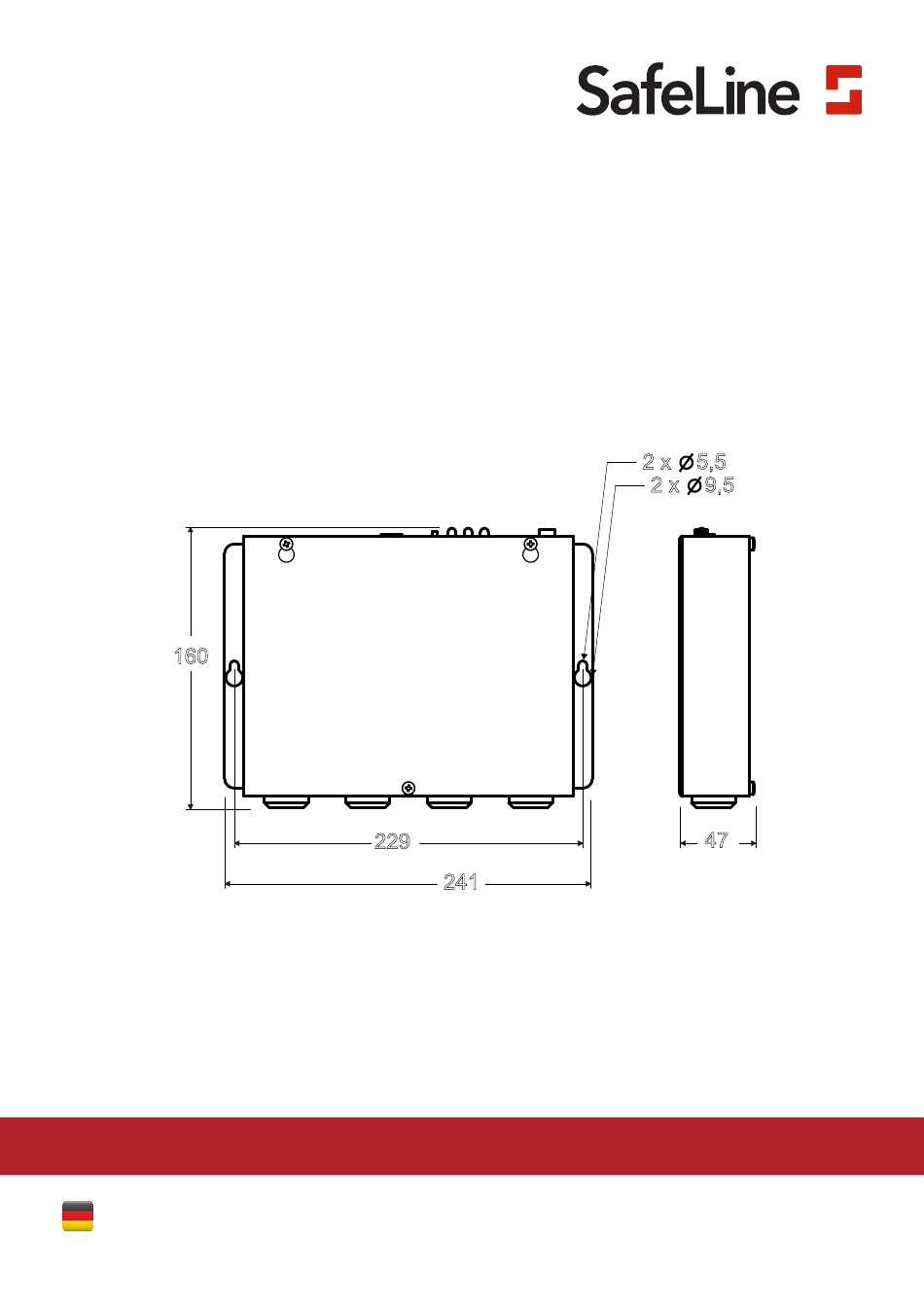

SafeLine SL4
MANUAL
160
Notruftelefon für Aufzüge
SL4 v1.01 DE
11.2017
229
241
www.safeline-group.com
2 x
5,5
2 x
9,5
47

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Safeline SL4

Inhaltszusammenfassung für Safeline SL4

  • Seite 1 SafeLine SL4 MANUAL Notruftelefon für Aufzüge SL4 v1.01 DE www.safeline-group.com 11.2017...

  • Seite 2: Technische Daten - Haupteinheit

    - unterstützt 2G, 3G und 4G - Micro-SIM, 15 x 12 x 0,76 mm *SL6-GSM-BOARD: - unterstützt 2G - Micro-SIM, 15 x 12 x 0,76 mm SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 3: Inhaltsverzeichnis

    LED-Anzeige für Piktogramme in Kabine KONFIGURATION Connect Konfiguration mit PC Konfiguration mit Telefon Fernkonfiguration mit Telefon Konfiguration vor Ort mit Telefon Konfigurationsbeispiele Parameterliste Relaisfunktionen SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 4: Einleitung

    Umwelt und Gesundheit zu vermeiden. unserer Website herunterladen: www.safeline-group.com (WEEE = Waste of Electrical & Electronic Equipment = Abfall aus elektrischen und elektronischen Geräten). SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 5: Übersicht

    Es können bis zu neun SL4-Haupteinheiten an Zu weiteren Informationen siehe Parameter *82* dieselbe Telefonleitung angeschlossen werden. in der „Parameterliste“. Telefonleitung in RS25 RS18 RS17 RS25 RS18 RS17 SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 6: Systemübersicht

    GSM oder PSTN oder SafeLine SL4 Lokal Notruftaste Kabine Sprechstelle 1 Hörschleife Nur bei Montage des SL4 auf Kabi- nenoberseite. Not- beleuchtung Aufzugsschacht, Sprechstelle 2 SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 7: Installation

    10. Batterie 12 V, 1,2 Ah Signals. • Löst den Batterietest aus. 11. Kartenslot für GSM-Schnittstellen- Leiterplatte 12. Batterie-Slot für RTC (Echtzeituhr) (noch nicht implementiert) SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 8: Anleitung Für Induktionsschleife

    4. Schließen Sie das Kabel am SL4 an. TP12 TP20 K1 P8 Aktivieren Sie die Hörschleife mit dem Code: *98*1# oder mit SafeLine Pro. SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 9: Sl4-Cop

    Klebepad Lautsprecher 79,5 Mikrofon 19,5 RJ12-Buchse Die Oberfläche muss sauber und entfettet sein, wenn Sie die COP-Stationen mit dem Klebepad be- festigen möchten. SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 10: Abmessungen Und Liste Der Bauteile

    SafeLine SL4 – optionale Alarmtaste und Mikrofon Artikelnummer: *LT-stat01 RJ12-Buchse Mikrofon Taste SafeLine SL4 - Alarmtaste, Mikrofon und Lautsprecher Artikelnummer: *LT-stat02 RJ12-Buchse Mikrofon Lautsprecher Taste SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 11: Montage

    73274 1000 1000 Wenn eine GSM-Schnittstelle eingebaut ist, hat diese Priorität. Wenn keine aktive SIM-Karte verwendet wird, muss die GSM- Schnittstelle deaktiviert werden. SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 12: Schaltplan Sl4-Haupteinheit

    GRÜNES PIKTOGRAMM + / – TELEFONLEITUNG A TELEFONLEITUNG B RELAIS ALLGEMEIN RELAIS N/C RELAIS N/O LMS-EINGANG 2 NOTBELEUCHTUNG + NOTBELEUCHTUNG – 230 VAC L 230 VAC N SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 13: Verbindungstaste

    K1 P8 N/O oder N/C Kabine PIKTOGRAMMAUSGANG TP12 TP20 K1 P8 Gelbes Piktogramm Grünes Piktogramm Position für –-Signal: Position für +-Signal: – K1 P8 SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 14: Aktivieren Der Sim-Karte

    Wenn Sie dreimal einen falschen PIN-Code eingeben, wird SIM-Karte gesperrt (Entsperrung nur mit PUK-Code möglich). Das SL4 kann nicht gestartet werden und die LED3 wird rot. SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 15: Inbetriebnahme

    Setzt den aktiven Alarm zurück. Bricht laufende Anrufe ab. 5 s drücken und loslassen – das SL4 schaltet sich aus. HINWEIS! Gilt nur für Batteriebetrieb! SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 16: Led-Anzeige Für Piktogramme In Kabine

    STRENG NACH EN81-28 (*78*1#), GRÜNE Blinkt zweimal pro Sekunde Konstant grün Notrufalarmtaste betätigt. Verbindung hergestellt. Konstant gelb Aktivierter Alarm. Erlischt erst nach Zurück- setzen. SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 17: Konfiguration

    (oder Tablet), auf dem die kostenlose App installiert ist. Es ist kein Computer erforderlich, um Konfi gurations- oder Einstellungsänderungen vorzunehmen. App Store, iPhone Google play, Android SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 18: Konfiguration Mit Pc

    SafeLine Pro SafeLine Pro SafeLine SL4 ProLink Wenn SafeLine Pro für die Konfi guration verwen- det wird, können Sie direkt zum Kapitel „Betrieb“ übergehen. SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 19: Konfiguration Mit Telefon

    • Wählen Sie die Telefonnummer des SL4. • Geben Sie die Funktionscodes mit den Telefontasten ein, um Konfi guration zu starten (Passwort muss eingegeben werden). SafeLine SL4 SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 20: Fernkonfiguration Mit Telefon

    Jetzt gibt das Telefon alle 5 Sekunden einen Piepton ab. 3 lange Pieptöne, Dadurch werden Fahrgäste über das SL4 antwortet. stattfi ndenden Anruf informiert (Abhörschutz). Sprachkommunikations- modus gestartet. SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 21: Fernkonfiguration Mit Telefon Zweiter Schritt

    Konfi guration beenden. Nein Ungültige Eingabe (ein langer Ton). Das SL4 wird mit neuen Der Endparameter muss erneut Einstellungen neu gestartet. eingegeben werden. SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 22: Konfiguration Vor Ort Mit Telefon

    Konfi guration beenden. Nein Ungültige Eingabe (ein langer Ton). Das SL4 wird mit den neuen Der Endparameter muss erneut einge- Einstellungen neu gestartet. geben werden. SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 23: Konfigurationsbeispiele

    *99*1# auf Standardeinstellungen zurücksetzen. Hierbei handelt es sich lediglich um Beispiele. Eine vollständige Aufstellung der Konfi gurationscodes fi nden Sie in der „Parameterliste“. SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 24: Parameterliste

    Ihre Alarmzentrale eines der genannten Protokolle verwendet. Anruftyp LMS-Nummer *30* Anruftyp LMS (Lift Monitoring System, Aufzugsüberwachungssystem) 0 = P100 3 = CPC (Nur Batteriealarm) 5 = SMS SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.
  • Seite 25 Alarmtyp LMS *45* - - # LMS (Lift Monitoring System, Aufzugsüber- wachungssystem) (Batteriealarm) Standardmäßig 17 Alarmtyp Testalarm *46* - - # Standardmäßig 26 SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.
  • Seite 26 1 = Aufgezeichnete Meldung aktivieren. stelle 2 (auf dem Kabinen- *62* dach). Optionen für die auf- *63* gezeichnete Meldung von Sprechstelle 3 (im *63* Aufzugsschacht). SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.
  • Seite 27 Telefonnummer zu einem festgelegten Empfänger her. 0 = Normale Telefonleitung (Standard) 1 = Hotline Ende des Alarms *76* 0 = Aus 1 = Ein SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.
  • Seite 28 Gerät konfigurieren. Wählton erkennen *83* 0 = Aus 1 = Ein (Standard) Ausschalten, wenn SafeLine Probleme mit der Erkennung des Wähltons hat. SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.
  • Seite 29 *88*16# - Relais 1, Systemfehler Sprechstelle *89* - - # Gewählter Alarmeingangstyp für die - Notrufeingangstyp Sprechstelle (N/O oder N/C). Kabine 0 = N/O 1 = N/C SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.
  • Seite 30 Einstellungen werden vorgenommen): *21*3#, *22*3#, *27*03#, *80*1#, *84*1#, *88*1# 4 = Standard VOICE (die folgenden Code- Einstellungen werden vorgenommen): *21*1#, *22*1#, * 27*03#, *80*1#,*84*1#, *88*1# SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 31: Relaisfunktionen

    Zeitdauer aktiviert. der Notrufklingel deaktiviert wird. • Das Relais wird durch Drücken der Reset- Taste deaktiviert. Maximale Stromstärke 1 A / 30 VDC SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 32: Bedienung

    SafeLine SL4 ALARM Es wird empfohlen, das SL4 mit dem Der Handapparat kann von der Handapparat im Maschinenraum zu Kabinensprechstelle nicht angerufen installieren. werden. SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 33: Gegensprechanlage Zwischen Haupteinheit Und Sprechstelle

    Vorgabe für abgehende Anrufe, auch wenn es einen Festnetzanschluss gibt. Stellen Sie sicher, dass eine aktivierte SIM-Karte in das Gerät eingelegt ist. SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 34: Notrufablauf

    Um den Wählvorgang erneut zu nummer anrufen. starten, muss die Alarmtaste erneut gedrückt werden. Antwort? Nein Vierte Telefon- nummer anrufen. Antwort? Nein Verbindungsherstellung Notruf beendet. durch Alarmzentrale. SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.

  • Seite 35: Wartung

    Minuten nach Ausfall Wenn Sie über die Mikrofone sprechen können, Hauptstromversorgung wird ein Stromausfallalarm ist die Hardware OK. an den Alarmempfänger (SLCC) gesendet. SL4 v1.01 DE © 2017 SafeLine and all the SafeLine products and accessories are copyrighted by law.
  • Seite 36 SafeLine Deutschland GmbH Kurzgewannstraße 3 · D-68526 Ladenburg · Germany Tel.: +49 (0) 6203 - 840 60 03 · sld@safeline.eu SafeLine Elevator Parts UK 3 Evegate Park Barn · Station Road · Smeeth · Ashford · Kent · TN25 6SX · United Kingdom Tel.: +44 (0)1303 813414 ·...
