Das Schaltsignal ist 30 bis 35 ms aktiv, sodass die Druckfeder mechanisch
gespannt werden kann.
Das Spannen der Druckfeder im Leistungsschalter resultiert nach Auftreten einer
externen Störung im Abschalten des 12-Vdc-Ausgangssignals.
Das 12-Vdc-Ausgangssignal fällt ab, falls die Spannung des RP600
ausgeschaltet wird.

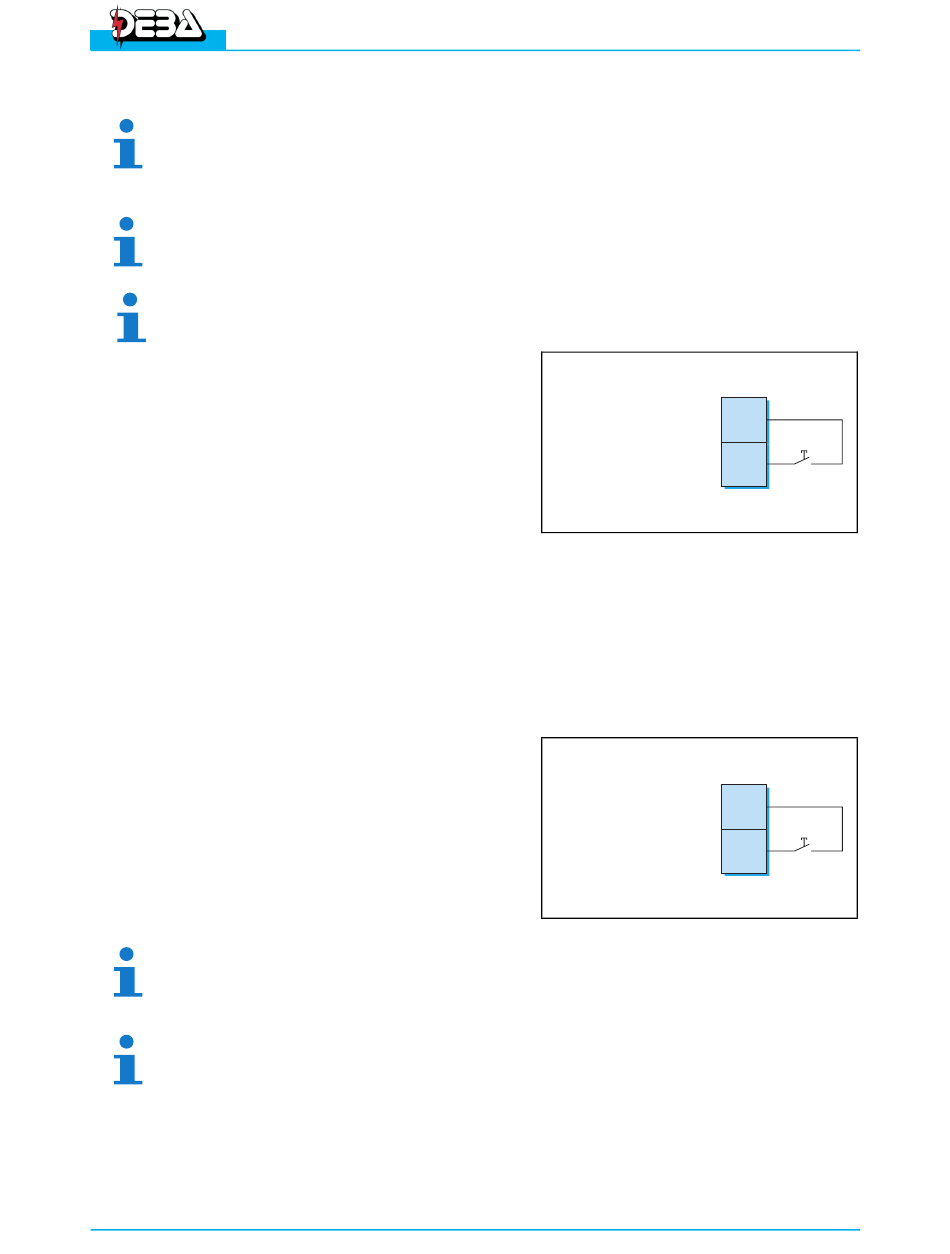

• Mit dem normal geöffneten Ausgangskontakt
(ERR) zwischen den Klemmen B6 (ERR
com) und B5 (ERR NO) wird eine externe
Störung angezeigt.
4.4.6 Interne Störungen erfassen
Das RP600 ist mit einem Signalausgang (WARN) ausgestattet, der zur Erfassung interner
Störungen verwendet werden kann. Hierfür sind auf dem Klemmenstreifen B des RP600
zwei Klemmen reserviert (B3 und B4). Eine Übersicht über alle internen Störungen, die
auftreten können, ist unter „Auslesen des internen Störungsspeichers" zu finden. Bei
Auftreten einer internen Störung wird der Ausgangskontakt (WARN) aktiviert. Zum Betrieb
dieses Ausgangs siehe die unten stehende Abbildung.
• Mit dem normal geöffneten Ausgangskontakt
(WARN) zwischen den Klemmen B3 (WARN
NO) und B4 (WARN com) wird eine interne
Störung angezeigt.
Der Ausgangskontakt (WARN) schließt sich auch, wenn das RP600 auf
Programmieren eingestellt wird.
Gleichzeitig mit dem Schließen des Ausgangskontaktes (WARN) leuchtet die
LED-Anzeige ACHTUNG auf.
4-6 Digitales schutzrelais RP600
B
ERR(COM) 6
ERR(NO) 5
B
WARN(COM) 4
WARN(NO) 3
Montage
4.08
4.09
