Allgemeine Beschreibung

1 ALLGEMEINE BESCHREIBUNG
Das digitale „wandlerstrombetätigtes" UMZ-Schutzrelais RP600 der DEBA N.V. wurde als
intelligenter, automatischer Schutz vor thermischer Überlastung und vor Kurzschlüssen in
Verteiler- und Dispersionsposten, Transformatoren, Generatoren und Elektromotoren
entwickelt. Das RP600 wird zusammen mit einem Leistungsschalter des Typs VA-2(RP)
der DEBA N.V. (oder einem geeigneten Leistungsschalter eines anderen Herstellers)
verwendet.
Durch die Integration des RP600 in Ihren Leistungsschalter wird die Leistungsfähigkeit
Ihrer elektrischen (Schutz-)Anlage gesteigert und nimmt die Sicherheit der
Betriebsbedingungen weiter zu. Zu diesem Zweck ist das RP600 mit hochwertigen
Kommunikations- und Messfunktionen ausgestattet.
Alle digitalen Schutzrelais des Typs RP600 passen in das Bausteinkonzept DF-2 der
DEBA N.V.

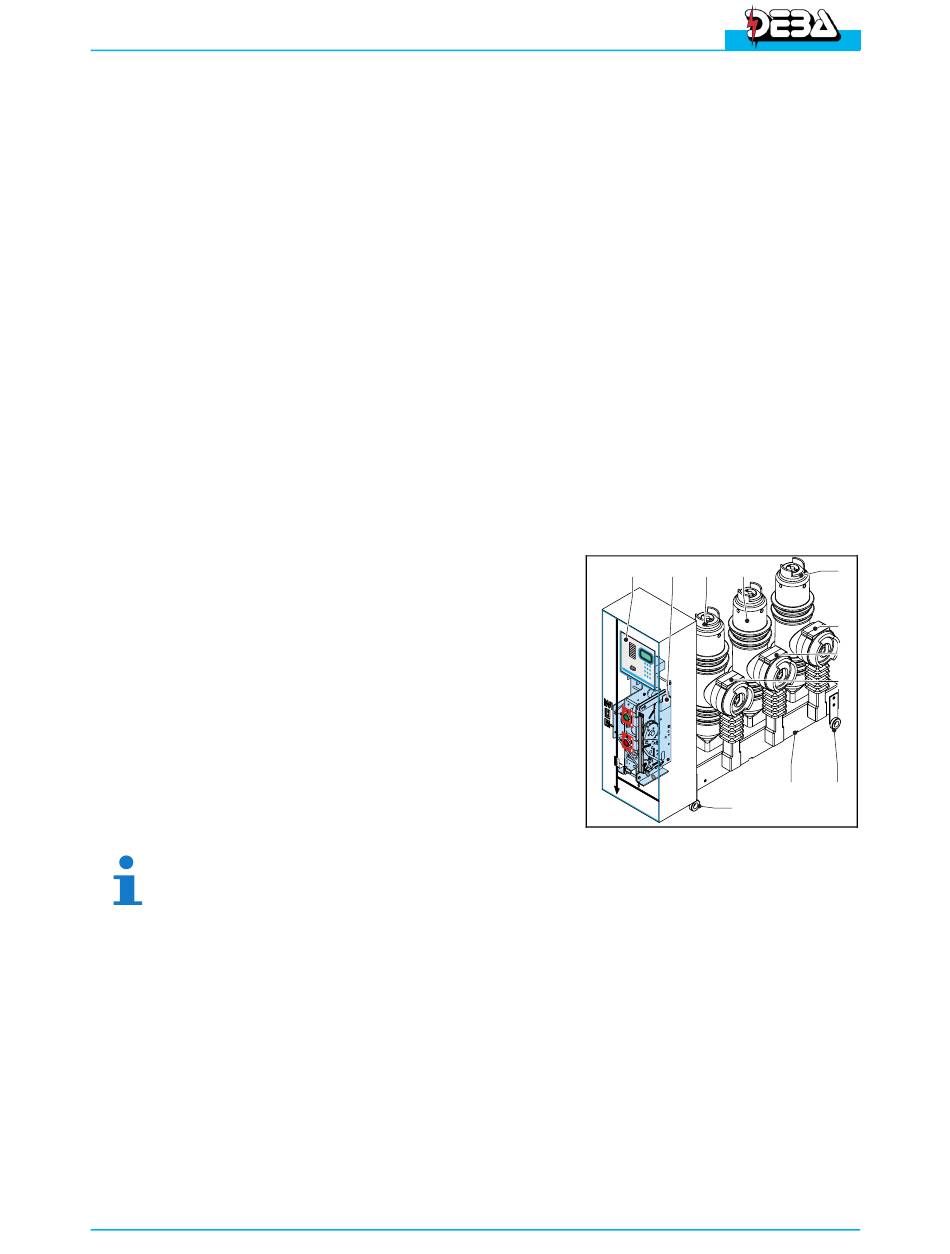

Ein vollständiger Schutz in Form eines Leistungsschalters mit einem (integrierten) RP600
zeichnet sich durch die folgenden Hauptbauteile aus:
A Antrieb
B Pol L1, L2 und L3
C Untergestell
D Räder
E Digitales Schutzrelais RP600
F Stromtransformator L1, L2 und L3
Die Stromtransformatoren können sowohl rechts als auch links von den Polen
des Leistungsschalters angeschlossen werden.
Mit dem RP600 wird der Leistungsschalter automatisch anhand der von den
Stromtransformatoren gemessenen Phasenströme geschaltet. Die Energie, die für das
Schalten des Leistungsschalters benötigt wird, stammt von der gespannten Druckfeder im
Antrieb des Leistungsschalters. Zum automatischen Spannen der Druckfeder sendet das
RP600 ein Signal an eine elektrische Spule. Durch Aktivieren der elektrischen Spule wird
die Druckfeder indirekt durch eine mechanische Übersetzung entspannt, sodass der
Leistungsschalter ausgeschaltet wird. Weitere Informationen hinsichtlich des
Funktionsprinzips des Antriebs eines Leistungsschalters sind in der Anleitung des
Leistungsschalters zu finden (siehe „Verwandte Unterlagen").
Digitales schutzrelais RP600
E A B B
1
1
2
3 2
4 3
4
5
5
6
7 6
8 7
8
1
2
3
4
5
6
7
8
9
x
0
/
0 0
0 0
C
D
B
F
F
F
D
1.01
1-1
