• Eine Wechselspannung von 110 V oder von
230 V zwischen den Klemmen A1 und A2
anschließen.
• Falls vor Ort keine 110 oder 230 V
Wechselspannung vorhanden ist, kann ein
serielles PC-Anschlusskabel mit eingebauter
Batterie verwendet werden. Zu diesem
Zweck gibt es einen DB9-Verbinder auf der
Vorderseite des RP600. Das Kabel zwischen
der seriellen COM-Schnittstelle Ihres
PC/Laptops und einen DB9-Verbinder an das
RP600 anschließen.
4.4.3 Anschließen der Fehlerrelais R1 und R2
Das RP600 verfügt über zwei Fehlerrelais R1 und R2. Die Funktion der beiden kann
konfiguriert werden (siehe „Konfiguration der Fehlerrelais R1 und R2"). Für beide Relais
sind auf Klemmenstreifen B des RP600 sechs Klemmen reserviert (B7, B8, B9 und B10,
B11, B12). Für sowohl R1 als auch R2 stehen ein normal geöffneter (NO) und ein normal
geschlossener (NC) Kontakt zur Verfügung. Bei Aktivierung der zugeordneten Funktion
wird der betreffende Ausgangskontakt (R1, R2) aktiviert. Zum Betrieb dieses Ausgangs
siehe die unten stehenden Abbildungen.

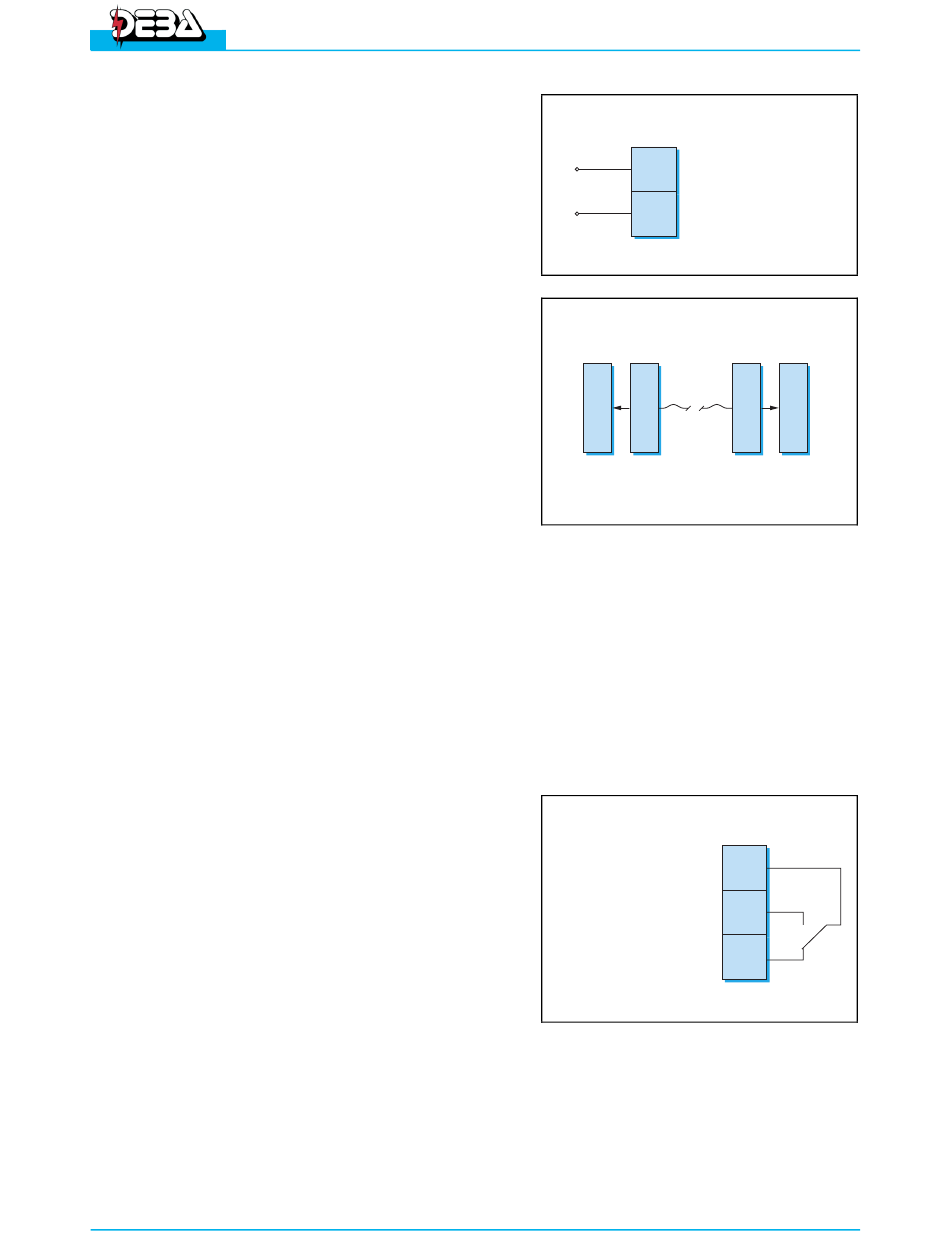

Anschließen des Fehlerrelais R1:
• Bedarfsabhängig kann der normal geöffnete
Ausgangskontakt (R1 (NO)) an Klemme (B8)
oder der normal geschlossene
Ausgangskontakt (R1 (NC)) an Klemme (B7)
genutzt werden. Bei Aktivierung der
zugeordneten Funktion wird der NO-Kontakt
geschlossen und der NC-Kontakt geöffnet.
4-4
110/230Vac
Digitales schutzrelais RP600
A
2 110/230 Vac
1 110/230 Vac
DB9
PC
B
R1(COM) 9
R1(NO) 8
R1(NC) 7
Montage
4.02
DB9
RP-600
4.03
4.04
