4.2 Auspacken

Der beste Platz zum Auspacken des RP600 ist selbstverständlich der endgültige
Aufstellungsraum.
Falls Teile fehlen oder beschädigt sind, wenden Sie sich an den Spediteur oder
an die DEBA N.V. Ein schwer beschädigtes RP600 ist grundsätzlich an die
DEBA N.V. zurückzuschicken.
Nachdem das verwendete Verpackungsmaterial entsprechend der geltenden
Gesetzgebung abtransportiert wurde, kann mit der Montage des RP600
begonnen werden.

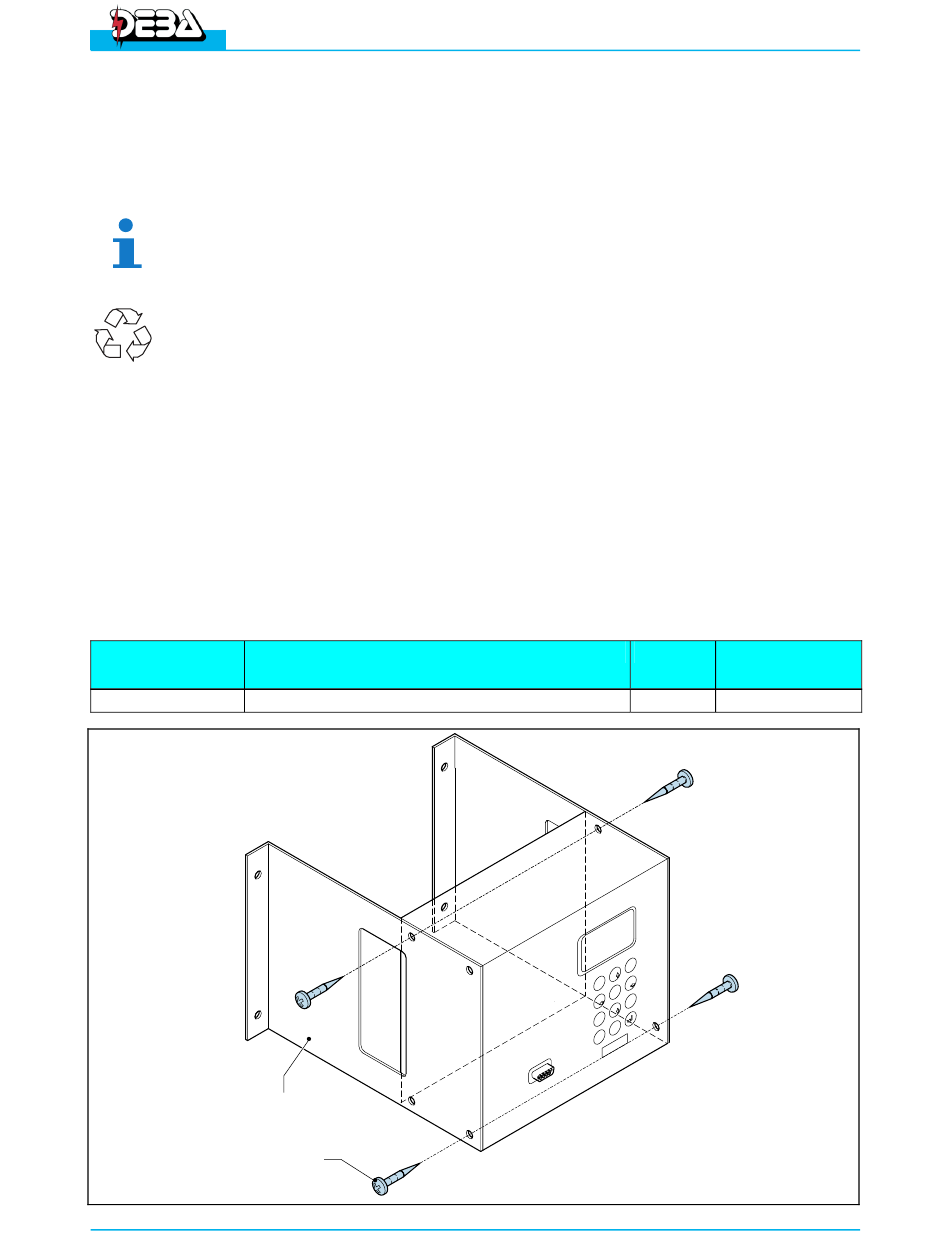

4.3 Montage

Das RP600 besteht aus einem Aluminiumgehäuse. Das RP600 kann sowohl an der Wand
montiert als auch eingebaut werden. In beiden Fällen wird das RP600 mit geeignetem
Befestigungsmaterial angebracht. Die Seitenteile des RP600 sind links und rechts mit 4
Gewindebohrungen versehen. In jeder dieser Seitenflächen sind serienmäßig bereits 2
Schrauben diagonal angebracht. Sie halten diese Seitenflächen an Ort und Stelle. Die
beiden noch freien Bohrungen je Seitenfläche werden zur Montage des RP600 mit Hilfe
der Schrauben (A) auf den Stützplatten (B) bei Einbau in den VA-2-Leistungsschalter
verwendet.
Bestellnummer Beschreibung
GR043809 Zylinderblechschraube mit Kreuzschlitz
4-2
B
A
Digitales schutzrelais RP600
Stück Pos.-Nr.
4 Abb. 4.00 A
3
2
6
1
5
4 9
8
7
0
X
Montage
4.00
