1.1.4 Phasenströme L1, L2, L3 und Reststrom N
Der RP600 ist serienmäßig mit 4 Eingängen zur Messung der drei Phasenströme L1, L2
und L3 sowie des Reststroms N durch den Nullleiter ausgestattet. Reststrom N wird
kontinuierlich gemessen, kann jedoch durch Nutzung des Signaleingangs „Inaktivieren
Reststrommessung N" ausgeschaltet werden (siehe „Ausschalten von Reststrommessung
N").
Der integrierte Messschaltkreis des RP600, mit dem die Größe jedes Phasenstroms
gemessen wird, verfügt für jeden Phasenstrom über einen einstellbaren Schwellenwert
und eine einstellbare Zeitverzögerung. Zu jeder Phase wird die Abweichung des Stroms
anhand der unten stehenden Formel ausgewertet:
−
I I
P , max P , min
= ∗
I I
asy nom
I
P , max
Der integrierte Messstromkreis für die Phasenströme kann auf folgende Weise konfiguriert
werden:
• Auswertung der Phasen L1, L2 und L3
• Keine Auswertung
1-6 Digitales schutzrelais RP600
Allgemeine Beschreibung

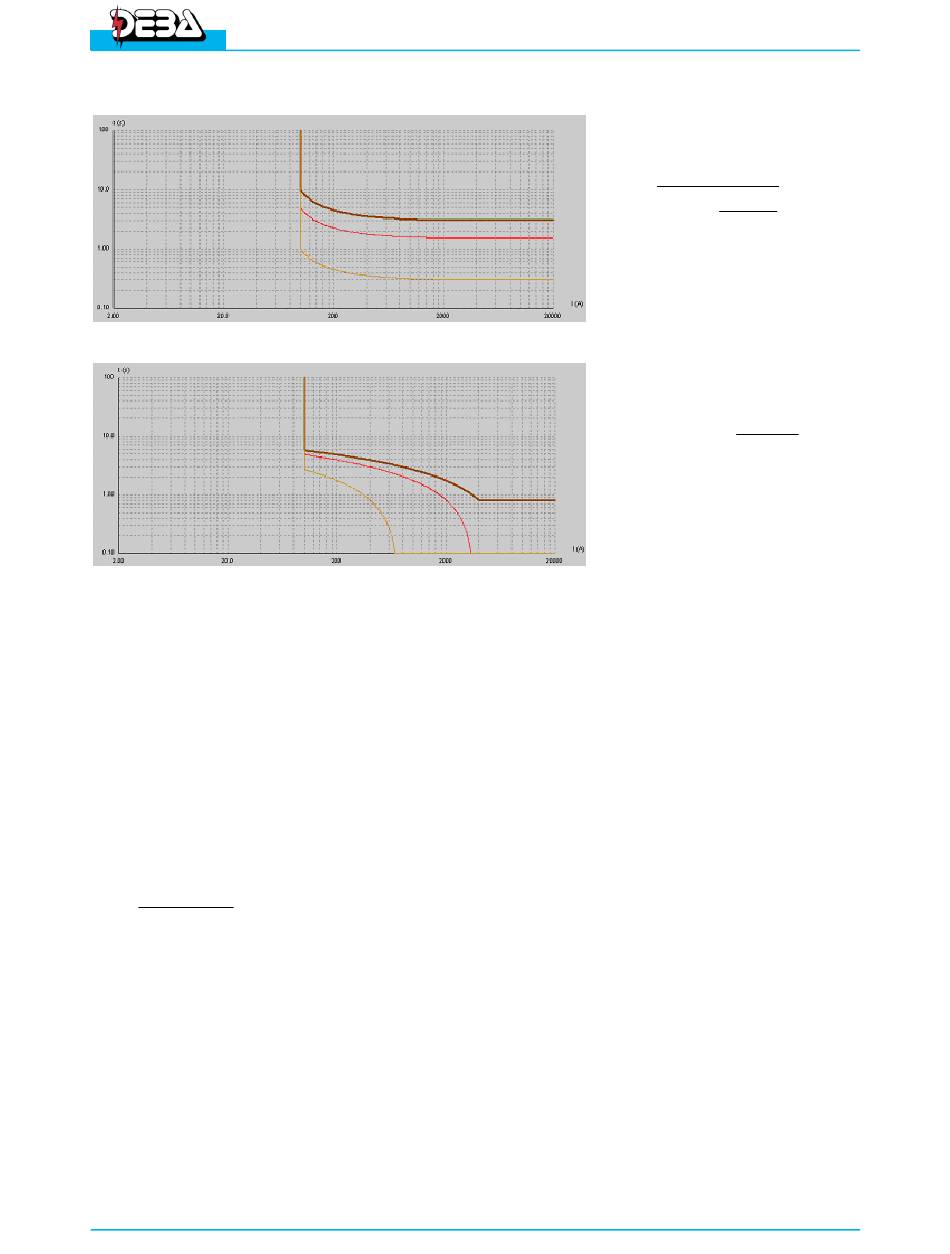

• RI-curve
1
= ∗
t k
. 0 236
−
. 0 339
( I / I )
ref
• I
= 100A
ref
• k = 1 / 0,5 / 0,05
• RXIDG-curve
I
= − ∗
t 5 8 . . 1 35 ln
( k * I
ref
• I
= 100A
ref
• k = 1 / 0,5 / 0,1
s
s
)
