Anschließen Des Digitalen Eingangs; Externe Störungen Erfassen - Deba Rp600 Betriebsanleitung

Montage

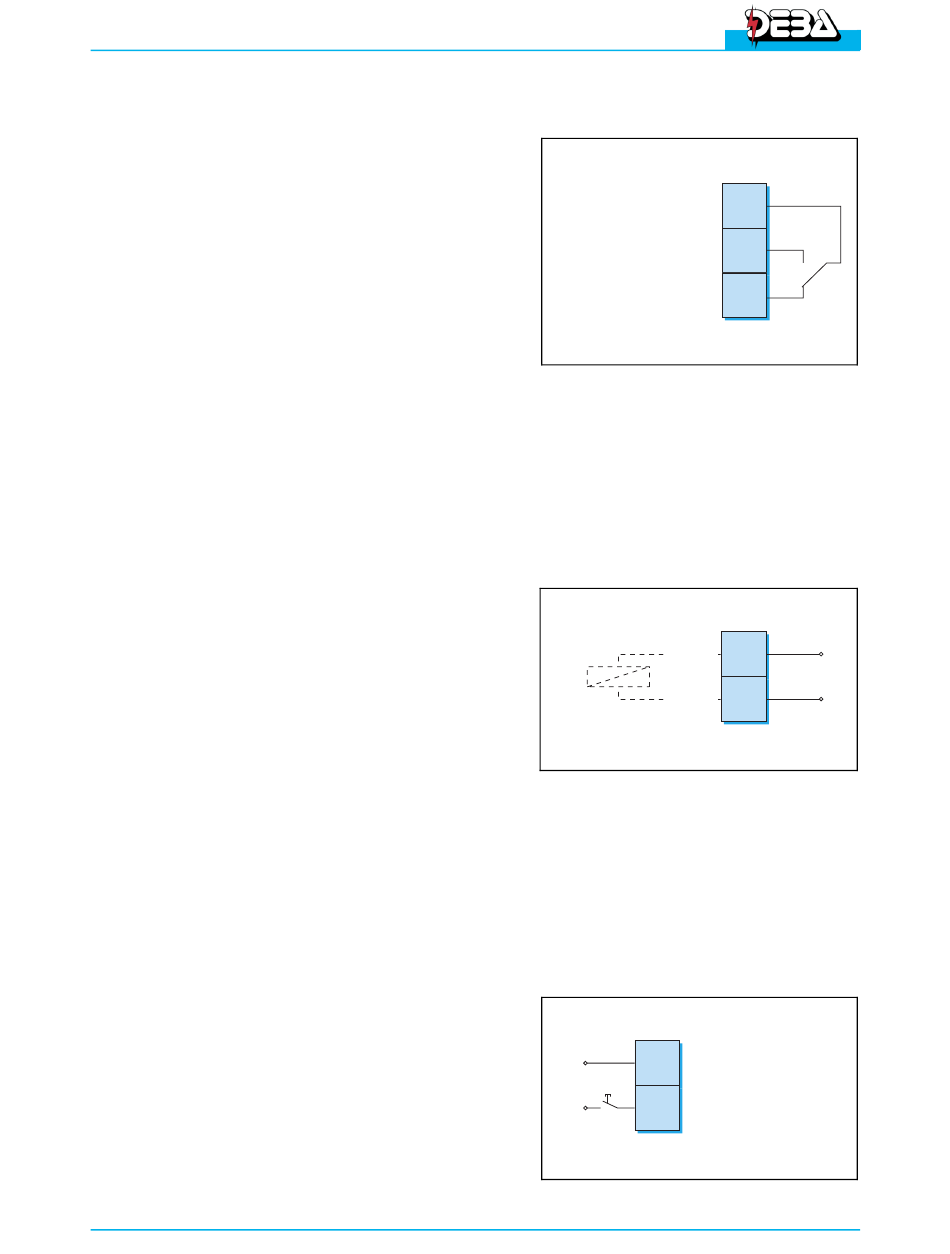

Anschließen des Fehlerrelais R2:
• Bedarfsabhängig kann der normal geöffnete
Ausgangskontakt (R2 (NO)) an Klemme
(B11) oder der normal geschlossene
Ausgangskontakt (R2 (NC)) an Klemme
(B10) genutzt werden. Bei Aktivierung der
zugeordneten Funktion wird der NO-Kontakt
geschlossen und der NC-Kontakt geöffnet.
4.4.4 Anschließen des digitalen Eingangs
Das RP600 ist mit einem digitalen Signaleingang (IN1) ausgestattet, mit dem die Messung
des Reststroms N ausgeschaltet werden kann. Zu diesem Zweck sind auf dem
Klemmenstreifen B des RP600 zwei Klemmen reserviert (B1 und B2). In dem
Optionsmenü kann Eingang IN1 als „Normal An", „Normal Aus" oder als „Nicht belegt"
konfiguriert werden. Ansonsten kann dieser Eingang für eine Auswahl des aktiven
Parametersatzes verwendet werden (siehe „Konfiguration Eingang IN1"). Zum Betrieb
dieses Eingangs siehe die unten stehende Abbildung.
• Eine 12-Vdc-Signalspannung zwischen den
Klemmen B1 (IN1-) und B2 (IN1+)
anschließen.
4.4.5 Externe Störungen erfassen
Das RP600 ist mit einem Signalausgang (OUT) und einem Ausgangskontakt (ERR)
ausgestattet, die bei der Erfassung externer Störungen verwendet werden können. Zu
diesem Zweck sind auf den Klemmenstreifen A und B des RP600 vier Klemmen reserviert
(A5, A6 und B5, B6). Eine Übersicht über alle externen Störungen, die auftreten können,
ist unter „Auslesen des externen Störungsspeichers" zu finden. Bei einer externen Störung
werden der Signalausgang (OUT) und der Ausgangskontakt (ERR) aktiviert. Zum Betrieb
dieser Ausgänge siehe die unten stehende Abbildung.
• Mit dem 12-Vdc-Ausgangssignal auf
Klemmenpaar A5 (OUT+) und A6 (OUT-)
wird die Druckfeder angesteuert (entspannt).
12V
Digitales schutzrelais RP600
R2(COM) 12
R2(NO) 11
R2(NC) 10
IN1(+)
IN1(-)
A
-
0V OUT-(0V)
6
5 OUT+(12V)
+
B
4.05
B
+
2
12 Vdc
1
-
4.06
4.07
4-5
