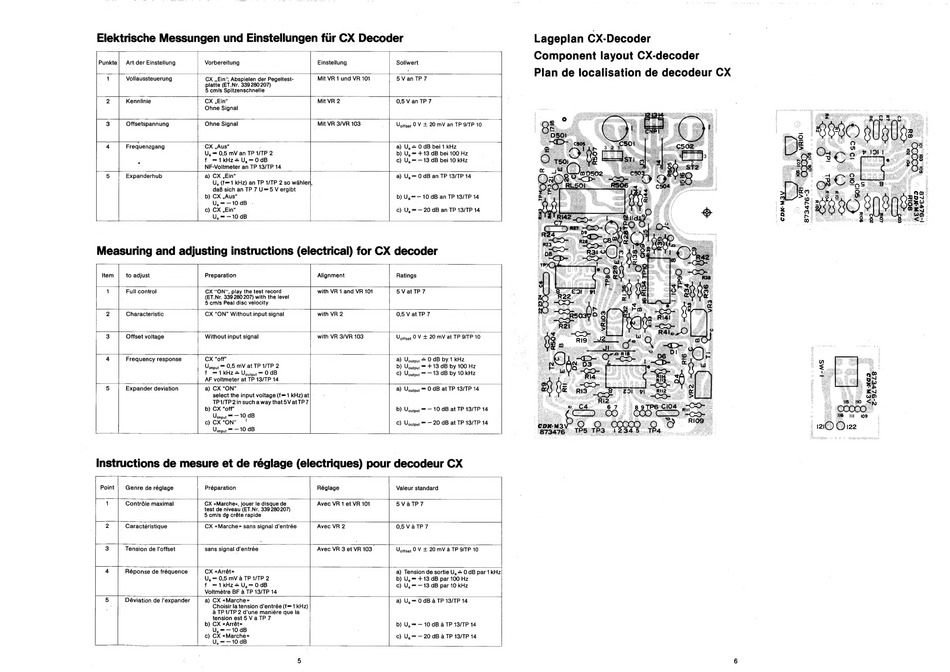

Elektrische Messungen und Einstellungen fiir CX Decoder
Punkte|
Art der Einstellung
Vorbereitung
Einstellung
1
Vollaussteuerung
CX ,,Ein'; Abspielen der Pegeltest-
Mit VR 1 und VR 101
platte (ET.Nr. 339 280 207)
:
5 cmis Spitzenschnelle
2
Kenntinie
CX ,,Ein"
Mit VR 2
Ohne Signal
Offsetspannung
Ohne Signal
Mit VR 3/VR 103
Frequenzgang
'CX ,Aus*
;
U, = 0,5 mV an TP 1/TP 2:
f =1kHz#=U,=0dB
NF-Voltmeter an TP 13/TP 14
a) CX ,,Ein"
U, (f= 1 kHz) an TP 1/TP 2 so wahlen,
daB sich an TP 7 U=5 V ergibt
b) CX ,,Aus"
U.=—10dB
c) CX ,Ein*
|
U, = -—10dB
5
Expanderhub
Soliwert
5VanTP7
0,5 V an TP 7
Uottset 0 V + 20 mV an TP Q/TP 10
a) U, = 0 dB bei 1 kHz
b) U, = +13 dB bei 100 Hz
c) U, = —13 dB bei 10 kHz
a) U, = 0 dB an TP 13/TP 14
b) U,=— 10 dB an TP 13/TP 14
c) U, = — 20 dB an TP 13/TP 14
Measuring and adjusting instructions (electrical) for CX decoder
to adjust
Preparation
Alignment
CX "ON, play the test record
(ET.Nr. 339 280 207) with the level
5 cmis Peal disc velocity
CX "ON" Without input signal
with VR 2
Full control
with VR 1 and VR 101
Characteristic
—
Without input signal
Offset voltage
with VR 3/VR 103
Ratings
5VatTP7
0,5 V at TP 7
Usttset 0 V + 20 mV at TP 9/TP 10
Frequency response
CX "off"
' |
Uimput = 0,5 mV at TP 1/TP 2
f =1kHZ*
Usutpur = 0 dB
AF voltmeter at TP 13/TP 14
a) CX "ON"
select the input voltage (f= 1 kHz) at
TP1/TP 2in such a way that 5V at TP 7
b) CX "off"
Uimput = — 10 dB
c) CX "ON"
Uimput = — 10 dB
Expander deviation
@) Uoutpur = O dB by 1 kHz
D) Ucutput = +13 dB by 100 Hz
C) Ucutput = — 13 dB by 10 kHz
a) Usutput = 0 dB at TP 13/TP 14
b) Ucutput = — 10 dB at TP 13/TP 14
C) Usutput = —~ 20 dB at TP 13/TP 14
Instructions de mesure et de reglage (electriques) pour decodeur CX
Point | Genre de réglage
Préparation
Réglage
1
Contréle maximal
CX «Marche», jouer le disque de
Avec VR 1 et VR 101
test de niveau (ET.Nr. 339 280 207)
5 cmis de créte rapide
2
_ Caractéristique
CX «Marche» sans signal d'entrée
Avec VR 2
3
Tension de I'offset
sans signal d'entrée
Valeur standard
5ValIP7
05VaTP7
Avec VR 3 et VR 103.
Usitset 0 V + 20 mV a TP S/TP 10
CX «Arrét»
- U,= 0,5 mV a TP 1/TP 2
f =1kHz4U,=—0dB
Voltmétre BF a TP 13/TP 14
4
Réponse de fréquence
a) Tension de sortie U, + 0 dB par 1kHz
b) U, = +13 dB par 100 Hz
c) U, = —13 dB par 10 kHz
a) CX «Marche»
Choisir la tension d'entrée (f= 1 KHz)
a TP 1/TP 2 d'une maniére que la
tension est 5 Va TP 7
b) CX «Arrét»
U, =—10dB
c) CX «Marche»
U.=—10dB
5
Déviation de |'expander
a) U,= 0 dB a TP 13/TP 14
b) U, = — 10 dB a TP 13/TP 14
c) U.=— 20 dB a TP 13/TP 14
Lageplan CX-Decoder
Component layout CX-decoder
Plan de localisation de decodeur CX
