DIB-100
Bestellnummer 0241140
THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY
DI-Box
Diese Anleitung richtet sich an Benutzer
mit Grundkenntnissen in der Audiotechnik.
Bitte lesen Sie die Anleitung vor dem Be-
trieb gründlich durch und heben Sie sie für
ein späteres Nachlesen auf.
1 Einsatzmöglichkeiten
Die DI-Box (Direct Injection) DIB-100 dient zum
optimalen Anschluss eines Musikinstruments mit
hochohmigem, asymmetrischem Ausgang an
einen niederohmigen, symmetrischen Eingang
eines Mischpults (siehe Abb. 2). Durch die sym-
metrische Verbindung zum Mischpult lassen sich
auch bei langen Anschlussleitungen Störeinstrah-
lungen vermeiden.
Hohe Signalpegel können mit dem Abschwä-
cher reduziert und an den Mischpulteingang an-
gepasst werden. Dadurch lässt sich die DI-Box
auch direkt an den Lautsprecherausgang eines
Instrumentenverstärkers (z. B. Gitarrenverstärker)
anschließen. Die Klangbeeinflussung des Signals
durch den Verstärker bleibt somit erhalten.
2 Wichtige Gebrauchshinweise
Das Produkt entspricht allen relevanten Richt-
linien der EU und trägt deshalb das
•
Verwenden Sie das Produkt nur im Innenbereich
und schützen Sie es vor Tropf- und Spritzwasser
sowie vor hoher Luftfeuchtigkeit. Der zulässige
Einsatztemperaturbereich beträgt 0 – 40 °C.
•
Säubern Sie das Produkt nur mit einem trocke-
nen, weichen Tuch, niemals mit Wasser oder
Chemikalien.
•
Wird das Produkt falsch verwendet oder nicht
fachgerecht repariert, kann keine Haftung für
daraus resultierende Sach- oder Personenschä-
den und keine Garantie für das Produkt über-
nommen werden.
Soll das Produkt endgültig aus dem Be-
trieb genommen werden, entsorgen Sie
es gemäß den örtlichen Vorschriften.
3 Inbetriebnahme
Die DI-Box benötigt keine Stromversorgung.
3.1 Asymmetrischen Eingang anschließen
An die Eingangsbuchse „INPUT" (3) den Ausgang
des Musikinstruments anschließen. Alternativ
kann die Eingangsbuchse auch mit dem Laut-
sprecherausgang eines Instrumentenverstärkers
verbunden werden.
Achtung! Lautsprecherausgänge von Verstärkern,
die in Brückenschaltung arbeiten, nicht
anschließen, weil diese durch die DI-
Box kurzgeschlossen werden.
Steht der Schalter „ATT." (5) ganz links auf Posi-
tion „0 dB", wird der Pegel das Eingangssignals
nicht abgeschwächt. Treten am nachfolgenden
Mischpult Verzerrungen auf, den Schalter in die
Position „−20" oder, bei sehr hohen Signalen, in
die Position „−40" stellen.
3.2 Symmetrischen Ausgang anschließen
Das symmetrische Ausgangssignal steht am XLR-
Ausgang (1) zur Verfügung. Den Ausgang über
ein symmetrisches Kabel an einen hochempfind-
lichen Eingang eines Mischpultes (z. B. Mikrofon-
eingang) anschließen.
3.3 Durchschleifausgang nutzen
Soll das Instrumentensignal auch gleichzeitig auf
einen Verstärker gegeben werden, den Verstärker-
eingang an die Buchse „PAR. OUT" (4) anschlie-
ßen (siehe Abb. 2). Hier liegt direkt das vom In-
strument kommende Signal an.
Achtung! Der Durchschleifausgang ist nicht zum
Anschluss von Lautsprechern geeig-
net. Überlastungsgefahr!
3.4 Groundlift-Schalter
Steht der Groundlift-Schalter (2) in der Position
„OFF", ist die Masse des asymmetrischen Ein-
gangs (3) mit der Masse des symmetrischen Aus-
gangs (1) verbunden. Diese Schalterstellung sollte
zuerst gewählt werden. Tritt jedoch eine Brumm-
schleife auf, den Schalter in die Position „ON"
(Massen getrennt) stellen.
4 Technische Daten
-Zeichen.
Frequenzbereich: . 15 – 30 000 Hz, ±0 dB
Abschwächung des
Eingangsignals: . . . 0 dB, 20 dB, 40 dB
Eingang: . . . . . . . . 50 kΩ,
Ausgänge
6,3-mm-Klinke: . Durchschleif ausgang, asym.
XLR: . . . . . . . . . . 600 Ω, sym.
Übersetzungs-
verhältnis: . . . . . . . 10 : 1
Einsatztemperatur: 0 – 40 °C
Abmessungen: . . . 74 × 45 × 130 mm
Gewicht: . . . . . . . . 560 g
Änderungen vorbehalten.
© MONACOR INTERNATIONAL
All rights reserved
A-0539.00.06.05.2024
6,3-mm-Klinke, asym.
OUTPUT
BAL. 600 Ω
DIB-100
INPUT
PAR. OUT
UNBAL. 50 kΩ
➁
Musikinstrument
MONACOR INTERNATIONAL GmbH & Co. KG
Zum Falsch 36, 28307 Bremen
Germany
1
GROUND LIFT
OUTPUT
OFF
BAL. 600Ω
DIB-100
INPUT
PAR. OUT
➀
UNBAL. 50kΩ
3
4

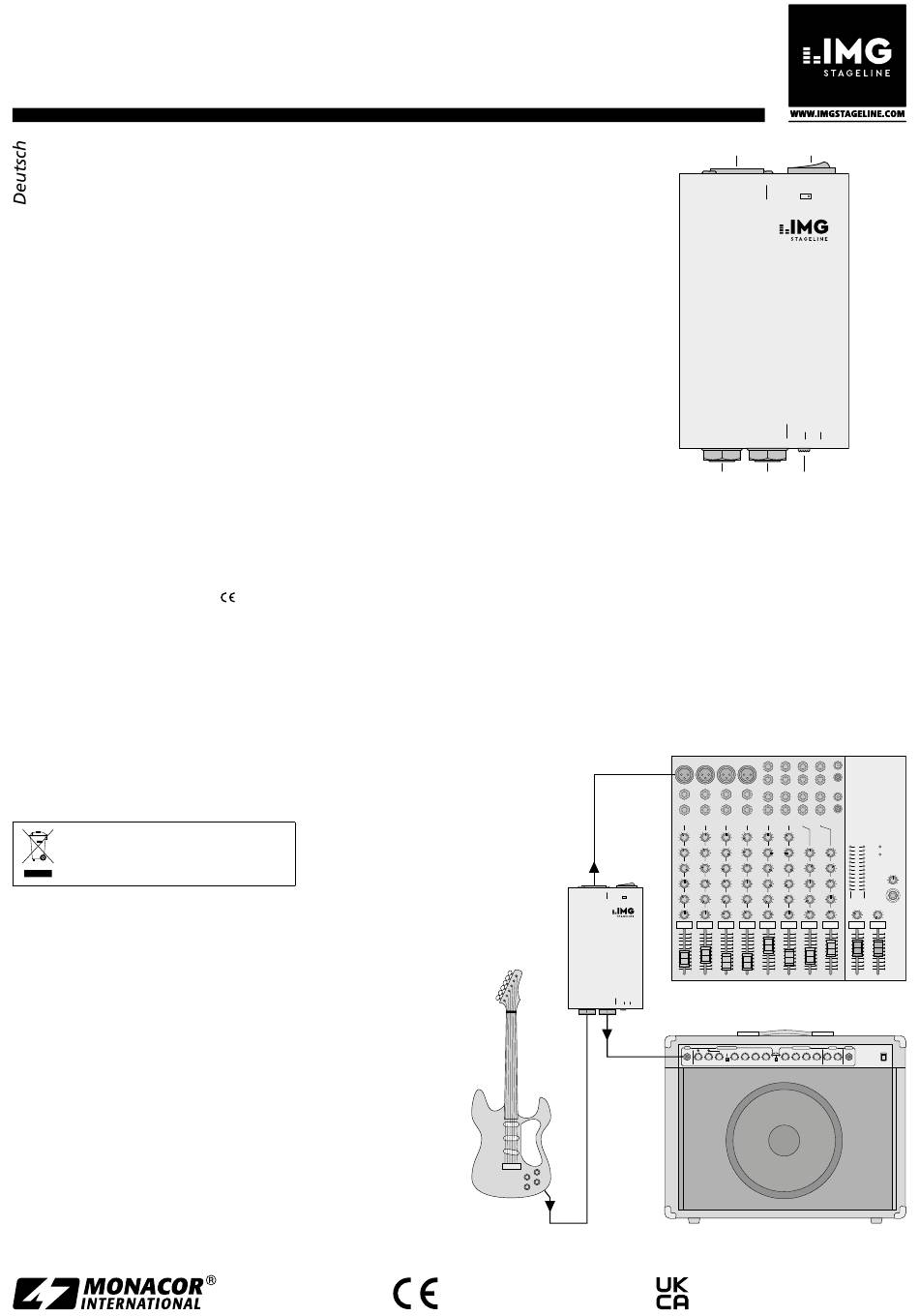

Übersicht
1 symmetrischer Ausgang (XLR)
2 Groundlift-Schalter zum Unterbrechen der
Masseverbindung zwischen dem Eingang (3)
und dem Ausgang (1)
3 asymmetrischer Eingang (6,3-mm-Klinke)
4 asymmetrischer Durchschleifausgang (6,3-mm-
Klinke): hier kann das durchgeschleifte Signal
der Eingangsbuchse (3) abgenommen werden
5 Schalter „ATT." zum Abschwächen des Ein-
gangssignals
