6.5.1.3
Schnellspanner Laufrad, Ausführung III
Der Spannhebel des Schnellspanners ist mit OPEN und CLOSE
beschriftet. Wenn OPEN lesbar ist, ist der Schnellspanner
geöffnet. In der komplett geöffneten Position kann der
Spannhebel in die Aussparung der Radachse greifen und so zum
Festziehen der Achse im Uhrzeigersinn dienen. Ist CLOSE auf
dem Spannhebel lesbar, befindet sich der Schnellspanner in
geschlossener Position.
Zur Montage wird der geöffnete Spannhebel mit der Radachse
von der rechten Seite durch die Gabel geschoben.
Die Radachse wird festgezogen.
Der Spannhebel wird umgelegt. Der geschlossene Spannhebel
muss dabei parallel zur Gabel am Vorderrad oder zum Rahmen
am Hinterrad ausgerichtet sein.
Die Spannkraft des Schnellspannhebels wird einmalig vom
ausliefernden Fachhändler eingestellt und ist kein Maß für die
ausreichende Befestigung der Radachse.
Fahrer und Betreiber sollten sich die Funktion des
Schnellspanners vom ZEG-Fachhändler vorführen
lassen.

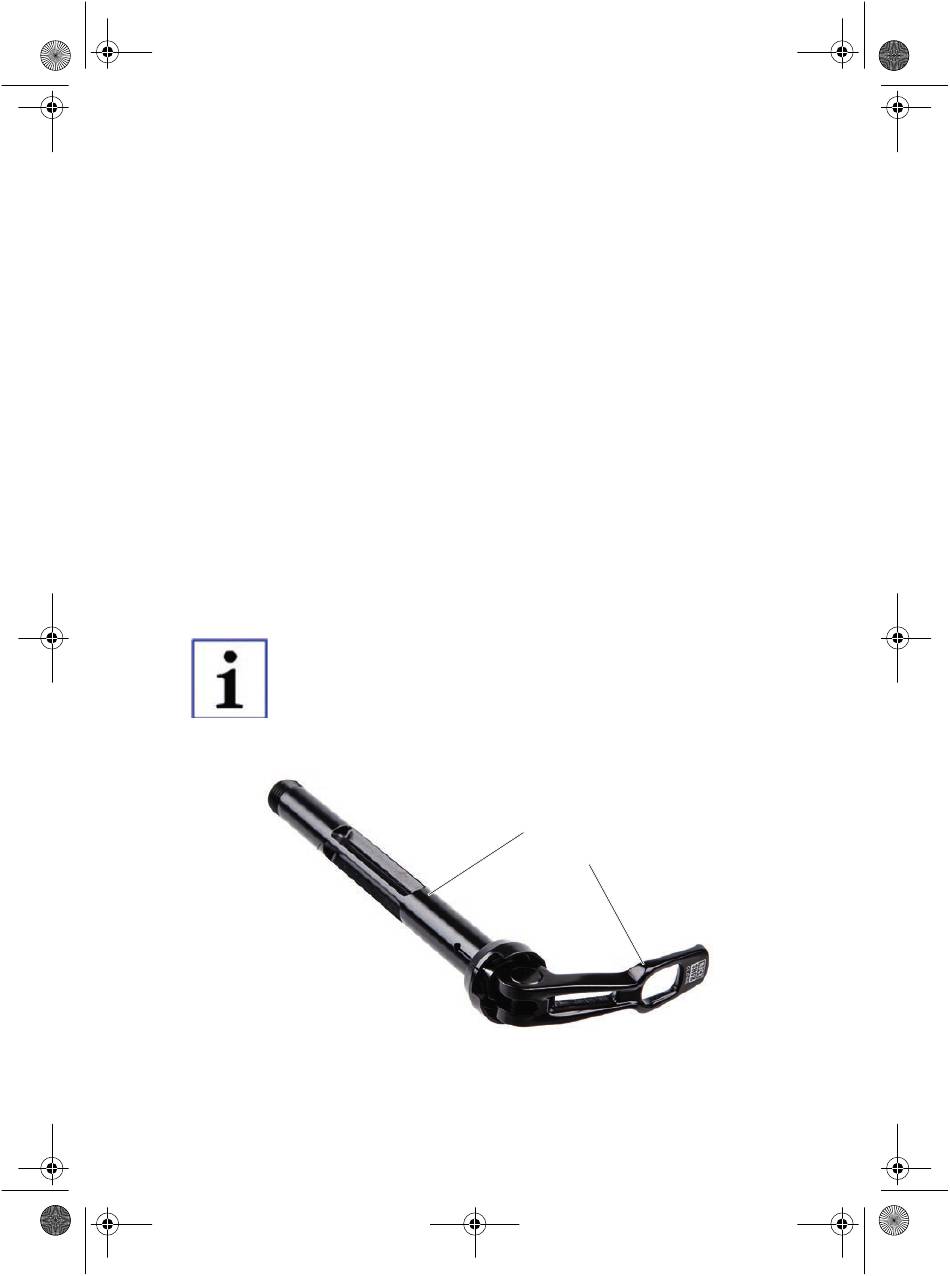

Abbildung 26: Schnellspanner Laufrad, Ausführung III
1 Spannhebel
2
1
2 Radachse
