Schnellspanner Laufrad, Ausführung II
Der Spannhebel des Schnellspanners ist mit OPEN und CLOSE
beschriftet. Wenn OPEN lesbar ist, ist der Schnellspanner
geöffnet. Ist CLOSE lesbar, befindet sich der Schnellspanner in
geschlossener Position.
Zur Montage wird der geöffnete Spannhebel mit der Radachse
von der rechten Seite durch die Gabel bis zum Anschlag
geschoben.
Der Spannhebel wird geschlossen. Dabei ist die Spannkraft
ausreichend, wenn der Spannhebel aus der geöffneten Position
bis zur Mitte locker bewegt werden kann und ab der Mitte mit den
Fingern oder dem Handballen gedrückt werden muss.
Sollte sich der Spannhebel nicht bis zum Anschlag bewegen
lassen, ist die Einstellschraube auf der gegenüberliegenden Seite
der Achse zu öffnen. Sollte die Spannkraft des Schnellspanners
nicht ausreichen, muss die Einstellschraube geschlossen
werden.
Der geschlossene Spannhebel muss parallel zur Gabel am
Vorderrad oder zum Rahmen am Hinterrad ausgerichtet sein.
Fahrer und Betreiber sollten sich die Funktion des
Schnellspanners vom ZEG-Fachhändler vorführen
lassen.

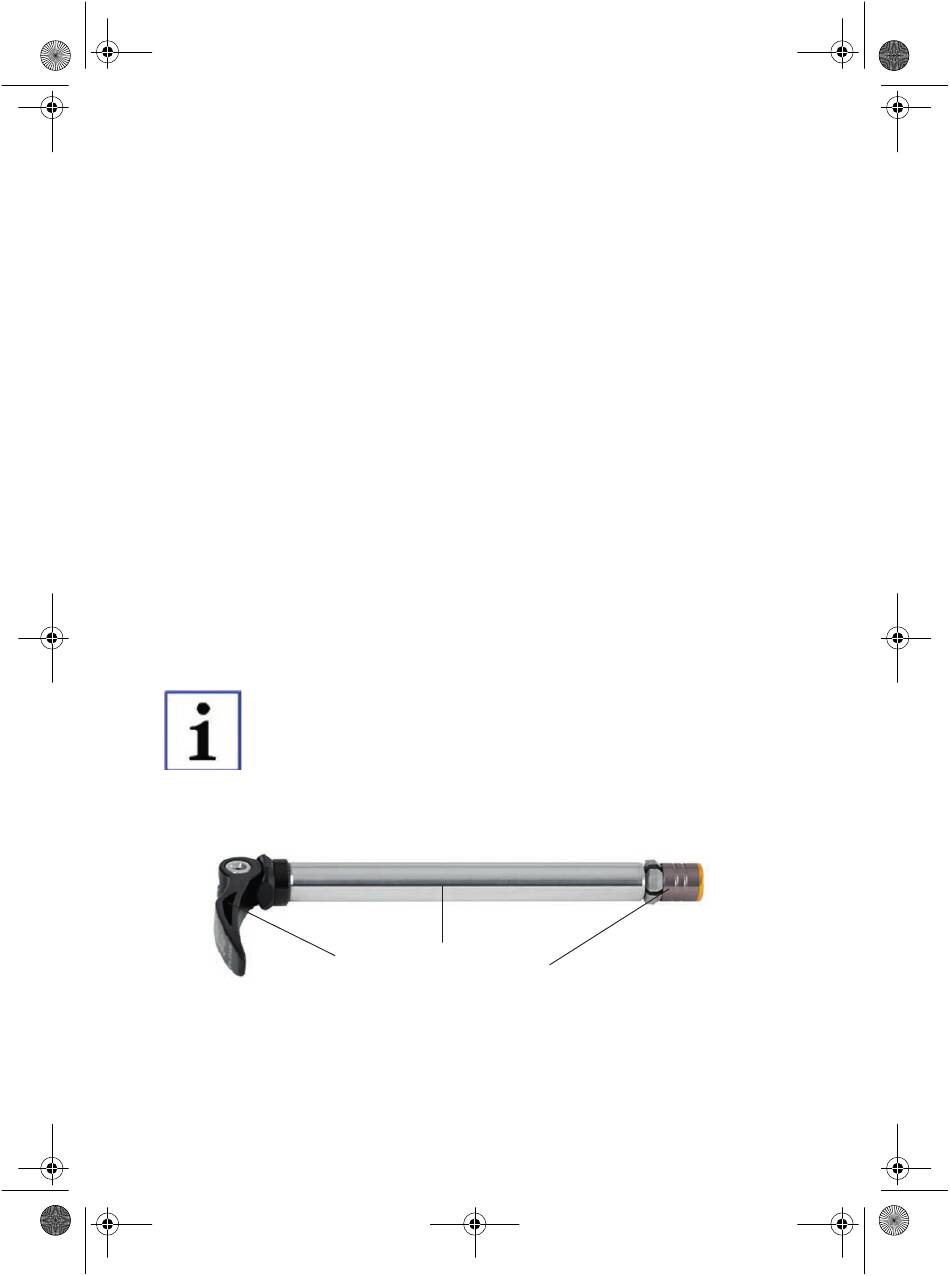

Abbildung 25: Schnellspanner Laufrad, Ausführung II
1 Spannhebel
2 Radachse
64
1
2
3 Einstellschraube
