Programmierung der Sensorbetriebsarten
Der Sensor verfügt über eine 3-stufige Programmierung der Sensorbetriebsarten. In dieser Programmierroutine können Sie folgendes program-
mieren:
A) Ausgangsmodus
B) Ausgangstyp
C) Schallkeulenbreite
Die Programmierung erfolgt nacheinander. Um von einem Programmierschritt in den nächsten zu wechseln, drücken Sie die Programmiertaste
für 2 s.

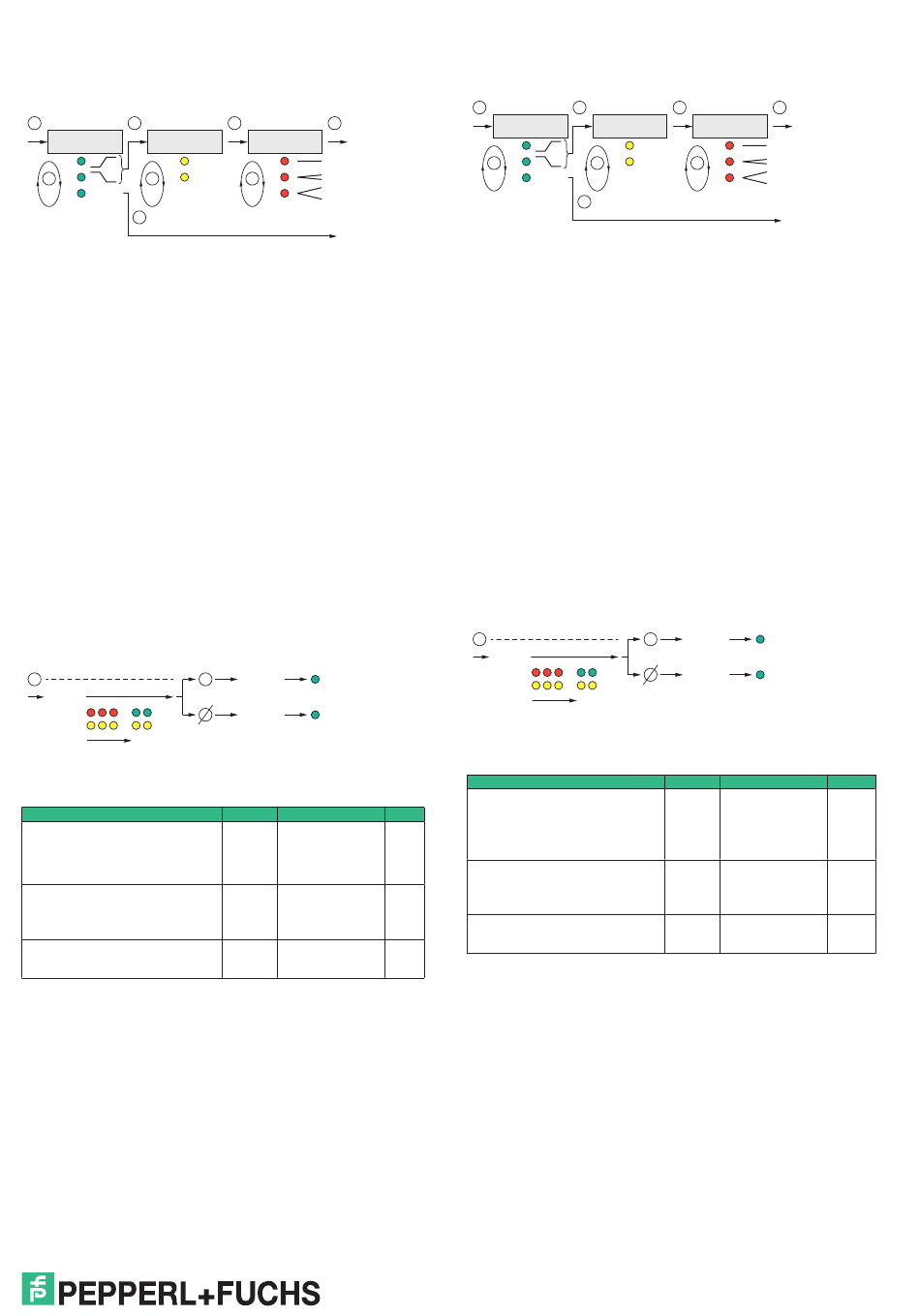

Die nachfolgende Grafik veranschaulicht die Programmierroutine:
T
LED grün
T
LED gelb
5s
2s
Ausgangsmodus
Ausgangstyp
Strom
1x
1x
Spannung
T
T
2x
2x
kurz
kurz
I/O-Link
3x
T
2s
Hinweis
Zum Verlassen des IO-Link-Parametriermodus in den Normalbetrieb (Analogsignal am Ausgang), trennen Sie kurz den Sensor von der Span-
nungsversorgung.
Aufruf der Programmierroutine
Zur Aktivierung der Programmierroutine, drücken Sie die Programmiertaste für 5 s, bis die grüne LED zu blinken beginnt.
Programmierung des Ausgangsmodus
Die grüne LED blinkt nun. Die Anzahl der Blinkimpulse zeigt den aktuell programmierten Ausgangsmodus an:
1x: Steigende Rampe
2x: Fallende Rampe
3x: IO-Link-Betrieb (Wählen Sie diesen Modus aus, wenn Sie mit dem Sensor über IO-Link kommunizieren wollen.)
1.
Drücken Sie die Programmiertaste kurz, um nacheinander durch die Ausgangsmodi zu navigieren. Wählen Sie so den gewünschten Aus-
gangsmodus aus.
2.
Drücken Sie die Programmiertaste für 2 s um in den nächsten Programmierschritt für den Ausgangstyp zu wechseln.
Programmierung des Ausgangstyps
Die gelbe LED blinkt nun. Die Anzahl der Blinkimpulse zeigt den aktuell programmierten Ausgangstyp an:
1x: Stromausgang
2x: Spannungsausgang
1.
Drücken Sie kurz die Programmiertaste, um nacheinander durch die Ausgangstypen zu navigieren. Wählen Sie so den gewünschten
Ausgangstyp.
2.
Drücken Sie die Programmiertaste für 2 s, um in den nächsten Programmierschritt für die Schallkeulenbreite zu wechseln.
Programmierung der Schallkeulenbreite
Die rote LED blinkt nun. Die Anzahl der Blinkimpulse zeigt die aktuell programmierte Schallkeulenbreite an:
1x: schmal
2x: mittel
3x: breit
1.
Drücken Sie kurz die Programmiertaste, um nacheinander durch die Schallkeulenbreiten zu navigieren. Wählen Sie so die gewünschte
Schallkeulenbreite.
2.
Drücken Sie die Programmiertaste für 2 s zum Speichern aller getätigten Einstellungen und um in den Normalbetrieb zurück zu kehren.
Reset des Sensors auf Werkseinstellungen
Der Sensor bietet die Möglichkeit der Rücksetzung auf die ursprünglichen Werkseinstellungen.
1.
Schalten Sie den Sensor spannungsfrei.
2.
Drücken und halten Sie die Programmiertaste T.
3.
Schalten Sie die Versorgungsspannung zu. Die gelbe und rote LED blinken im Gleichtakt für 5 s. Danach blinken die gelbe und grüne LED im
Gleichtakt für weitere 5 s.
4.
Lassen Sie die Programmiertaste T los, während die gelbe und grüne LED im Gleichtakt blinken.
Der Sensor arbeitet nun mit den ursprünglichen Werkseinstellungen. Wenn die Programmiertaste T über diese Blinksequenz hinaus gedrückt
gehalten wird, wechselt der Sensor in den Normalbetrieb zurück (grüne LED leuchtet). In diesem Fall bleiben alle Einstellungen im Sensor
unverändert erhalten.
Die nachfolgende Grafik veranschaulicht die Abfolge für den Reset auf Werkseinstellungen:
Taste T für >10s
gedrückt
Taste T drücken und halten
T
Power ON
LED
LED
rot
grün
. . .
gelb
. . .
gelb
5s
Werkseinstellungen
Siehe Datenbaltt, Technische Daten.
Anzeigen
Der Sensor verfügt über 3 LEDs zur Zustandsanzeige.
Im Normalbetrieb
Störungsfreie Funktion
Störung (z. B. Druckluft)
Stanby (High-Pegel für > 1 s am Synchronisationseingang)
Bei Programmierung der Grenzen
Objekt detektiert
Kein Objekt detektiert
Unsichere Objekterkennung
Bestätigung erfolgreicher Programmierung
Warnung bei ungültiger Programmierung
Bei Programmierung der Betriebsarten
Programmierung des Ausgangsmodus
Programmierung des Ausgangstyps
Programmierung der Schallkeulenbreite
T
LED rot
T
2s
2s
Schallkeulenbreite
Normalbetrieb
1x
T
2x
kurz
3x
"Kommunikations-
bereit"
Funktion
verlassen
T
Normalbetrieb
ohne
Änderung
LED grün
T
Normalbetrieb
Reset
Grüne LED
Gelbe LED
Ein
Ausgangszustand
Aus
Behält letzten Zustand bei
(werkseitige Voreinstellung, über
IO-Link änderbar)
Blinkend
Behält letzten Zustand bei
Aus
Langsam blinkend
Aus
Schnell blinkend
Aus
Aus
Blinkt 3x
Aus
Aus
Aus
Blinkend
Aus
Aus
Blinkend
Aus
Aus
Programming the modes of operation
The sensor provides a 3 step sequence for programming the modes of operation. In this programming sequence you can program the following:
A) Output mode
B) Output type
C) Beam width
Programming the modes is carried out sequentially. To toggle from one step to the next, press the programming button for 2 s.
The following grapic shows the structure of the programming sequence schematically:
T
LED green
5s
Output mode
1x
T
2x
short
I/O-Link
3x
Note
To change from IO-Link parameterization mode back to normal operation (analog signal on output), briefly disconnect the power supply from the
sensor.
Start of the programming sequence
Press the programming button for 5 seconds until the green LED starts flashing to activate the programming sequence for the modes of operati-
on.
Programming the output mode
The green LED flashes. The number of flashes indicates the current output mode:
1x: Rising ramp
2x: Falling ramp
3x: IO-Link mode (Select this mode if you want to communicate with the sensor via IO-Link.)
1.
Press the programming button briefly to toggle sequentially through these output modes and select the desired one.
2.
Press the programming button for 2 seconds to step forward to the options for the output logic.
Programming the output type
The yellow LED flashes. The number of flashes indicates the current output type:
1x: Current output
2x: Voltage output
1.
Press the programming button briefly to toggle sequentially through these output types and select the desired one.
2.
Press the programming button for 2 seconds to step forward to the options for the beam width.
Programming the beam width
The red LED flashes. The number of flashes indicates the current beam width:
1x: narrow
2x: medium
3x: wide
1.
Press the programming button briefly to toggle sequentially through these beam widths and select the desired one.
2.
Press the programming button for 2 s to save all settings and to exit into normal operation mode.
Reset the sensor to factory settings
The sensor has a feature to reset to factory settings.
1.
Disconnect the sensor from the power supply.
2.
Press and hold the programming button T.
3.
Connect the sensor to power supply. The yellow and red LEDs flash simultaneously for 5 seconds. Then the yellow and green LEDs flash
simultaneously for another 5 s.
4.
Release the programming button T while the yellow and the green LEDs are flashing simultaneously.
The sensor now operates with the default factory settings. If the programming button T is hold beyond the flashing sequence, the sensor changes
back to normal operation mode (green LED is on). In this case, all settings remain unchanged.
The following graphic shows the sequence for the reset to factory settings schematically:
press and hold button T
T
Power ON
LED
red
yellow
5s
Factory settings
See data sheet, technical data.
Indicators
The sensor is equipped with 3 LEDs to indicate various conditions.
During normal operation
Error-free operation
Interference (e.g. compressed air)
Rote LED
Aus
Ein
Standby (High-level for > 1 s at synchronization input)
During programming the limits
Object detected
Aus
No object detected
Unstable object detection
Aus
Confirmation after successful programming
Aus
Warning, programming failed
Blinkend
During operation modes programming
Aus
Programming the output mode
Blinkt 3x
Programming the output type
Programming the beam width
Aus
Aus
Blinkend
T
LED yellow
T
LED red
2s
2s
Output type
Beam width
Current
1x
1x
Voltage
T
T
2x
2x
short
short
3x
T
2s
hold button T
in total >10s
Exit
T
without
saving
LED
. . .
green
T
Reset
. . .
yellow
Green LED
Yellow LED
On
Output state
Off
Output state retains the last
state(default factory settings, to
modify via IO-Link)
Flashing
Output state retains the last
state
Off
Slow flashing
Off
Fast flashing
Off
Off
Flashes 3x
Off
Off
Off
Flashing
Off
Off
Flashing
Off
Off
T
2s
Normal
operation
"Communication
ready"
Normal operation
LED green
Normal operation
Red LED
Off
On
Off
Off
Off
Flashing
Off
Flashes 3x
Off
Off
Flashing
www.pepperl-fuchs.com
Subject to modification • Pepperl+Fuchs
EDM 45-4910c • Release 2018-11
