Erdungskonzepte gegen Erd- bzw. Masseschleifen
Erd- bzw. Masseschleifen zählen zu den häufigsten Problemen bei Messaufbauten mit
empfindlicher Sensorik. Sie entstehen durch ungewollte Potentialunterschiede im Stromkreis
zwischen Sensor und Auswerteeinheit. Als Gegenmaßnahme empfehlen wir unser Standard-
Erdungskonzept oder, je nach Anwendung, unser Alternativ-Erdungskonzept.

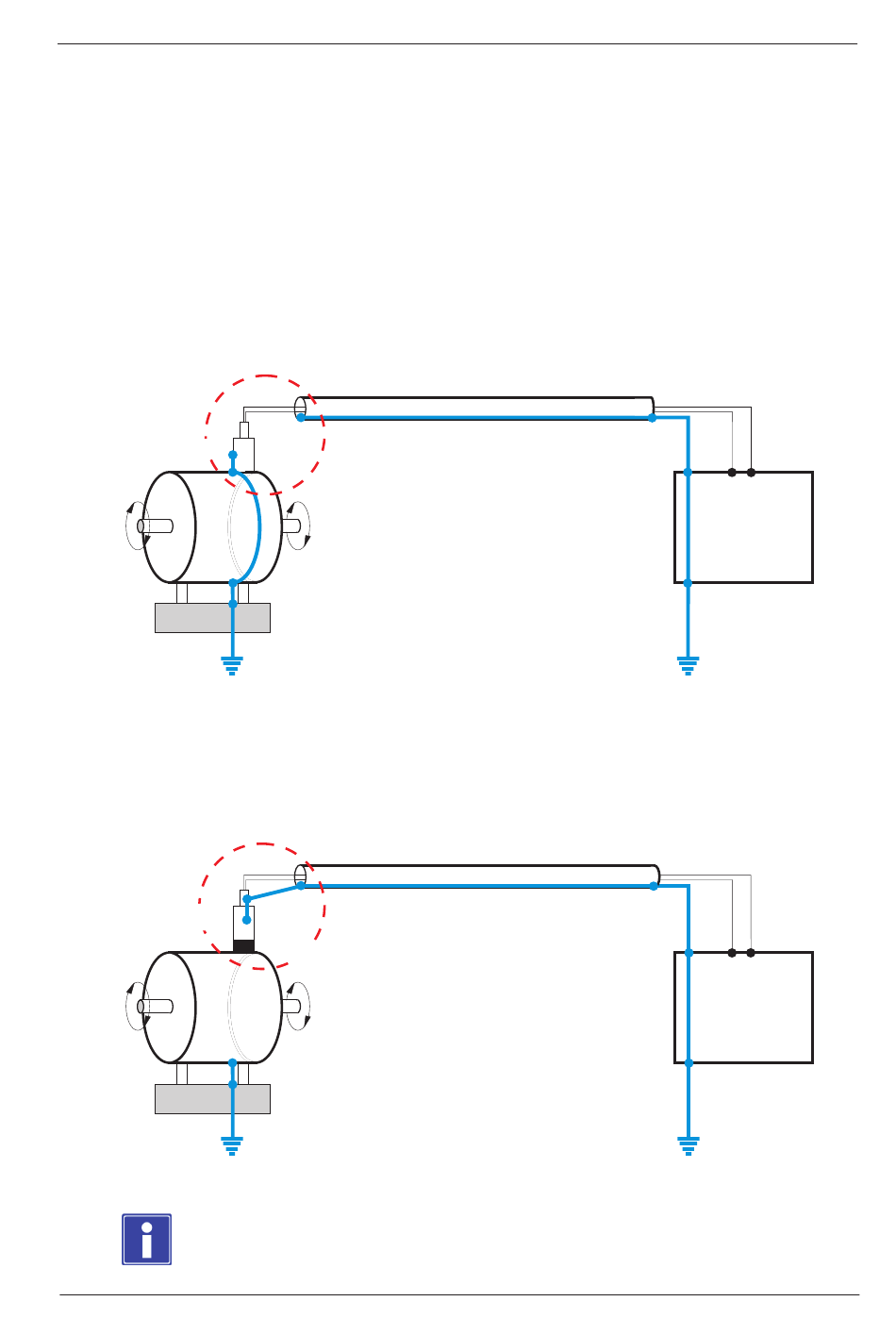

Standard-Erdungskonzept
Beim Standard-Erdungskonzept hat der Schirm des Sensorkabels keine Verbindung zum
Sensorgehäuse (gestrichelter Kreis). Das Sensorgehäuse liegt auf dem selben Potential wie die
Maschinenerde.
Sensor
Maschine
Alternativ-Erdungskonzept
Beim Alternativ-Erdungskonzept hat der Schirm des Sensorkabels Verbindung zum Sensor-
gehäuse (gestrichelter Kreis). Das Sensorgehäuse ist mittels EMV-Adapter (schwarz) von der
Maschinenerde entkoppelt.
Sensor
Maschine
Bitte geben Sie es bei der Bestellung an, falls Sie sich für das Alternativ-Erdungskonzept entscheiden.
Wir werden Ihnen dann das entsprechende Sensorkabel und den EMV-Adapter anbieten.
Maschinenerde
EMV-Adapter
Maschinenerde
Sensorkabel
Sensorkabel
17
+24V / 4...20mA
Auswerteeinheit
Auswerteeinheit:
z.B. Messgerät, SPS
+24V / 4...20mA
Auswerteeinheit
Auswerteeinheit:
z.B. Messgerät, SPS
