HAUBER-Elektronik GmbH
12
Anschlüsse
Standard, Zone-2-22
M12-Stecker, 8-polig.
Pinbelegung siehe Anschlussplan.
Anschlusskabelbuchse
Anschlusskabelbuchse M12, 8-polig,
0,25 mm². Pinbelegung siehe Anschlussplan.

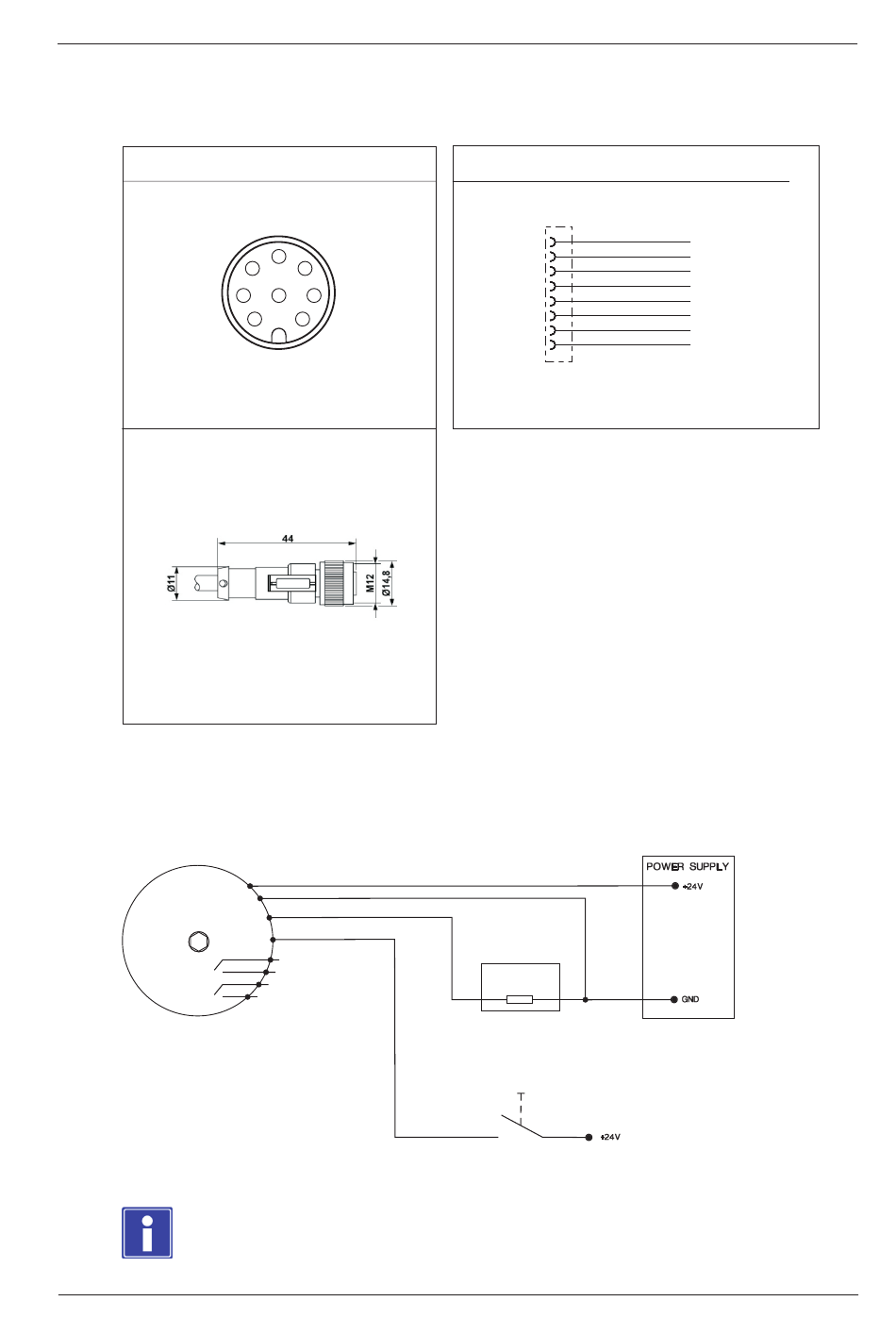

Anschlussplan für alle 3 Varianten
Type 663-
Window
Relais 1
Relais 2
Info: Im Anschlussplan ist der Alarmzustand bzw. der stromlose Zustand dargestellt!
Die Relais 1 und 2 sind offen. (Weitere Angaben zu Betriebszuständen, S. 11.)
M12-Stecker
5
4
6
8
7
3
1
2
(Zubehör)
Pin 1: weiss
Pin 2: braun
Pin 3: grün
Pin 4: gelb
Pin 5: grau
Pin 6: rosa
Pin 7: blau
Pin 8: rot
Zone-1-21
Anschlusskabel
1
2
3
4
5
6
7
8
PUR Mantelleitung, Ø: ca. 6,5 mm, 8 -pol., 0,25 mm².
Pinbelegung siehe Anschlussplan.
Auswerte-
Einheit
Auswertung des 4...20 mA
Strom-Signals über Amperemeter
oder SPS-Steuerung
Self-Check
Schalter
10
ws
br
gn
gb
gr
rs
bl
rt
