HAUBER-Elektronik GmbH
16
Montage und Demontage
Montage- und Demontagearbeiten an und mit der
Fachkraft ausgeführt werden, die mit den Sicherheitsvorschriften im Umgang mit elektrischen
Komponenten vertraut ist! Beim Einsatz ATEX-zertifizierter Überwachungen in explosions-
gefährdeten Bereichen muss die Fachkraft zusätzlich mit den dort relevanten Sicherheits-
vorschriften vertraut sein!

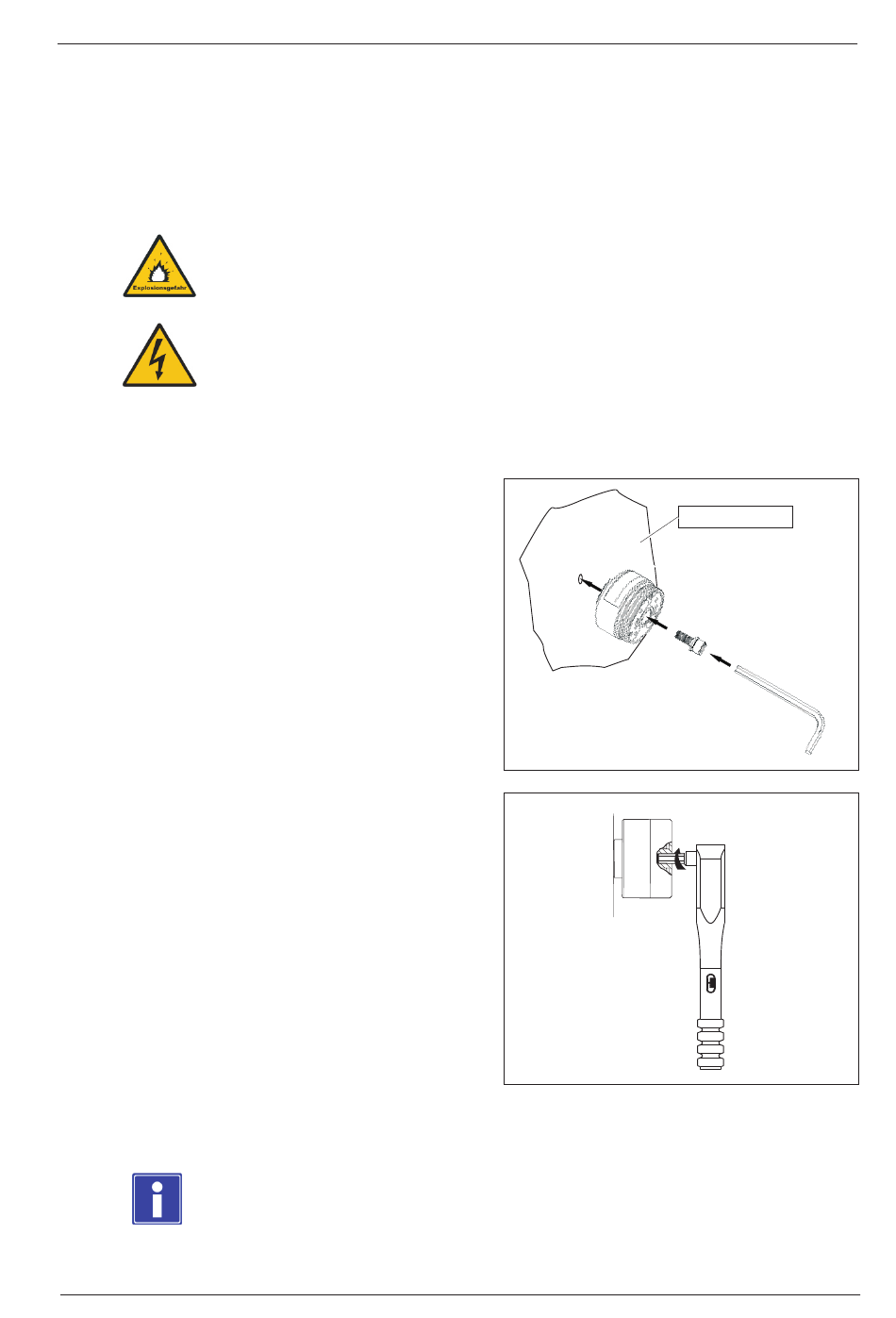

16.1
Befestigung an der Montagefläche
Voraussetzungen
• Montagefläche sauber und plan,
d.h. frei von Farbe, Rost, etc.
• Gewindeloch an der Montagefläche:
Tiefe: 15 mm
Gewinde: M8
Werkzeuge und Materialien
• Innensechskant-Schlüssel, SW6, SW8
• Drehmomentschlüssel SW8
• Zylinderschraube m. Innensechskant M8x20
• Federring für M8
Arbeitsschritte
1.
Gehäusedeckel vom Gehäuse-
unterteil abschrauben.
•
Innensechskant-S
2.
Überwachung mittels Zylinderschraube
und Federring kraftschlüssig an der
Montagefläche befestigen.
•
Innensechskant-S
3.
Gehäusedeckel von Hand locker auf
Gehäuseunterteil schrauben.
(Gewinde nicht verkanten!)
Gehäusedeckel anziehen mit einem
Anzugsmoment = 5 Nm.
• Drehmomentschlüssel, SW 8
Vor Montage und Demontage die Überwachung von der Versorgungsspannung trennen!
Getrennte Steckvorrichtungen müssen immer spannungslos sein! Beim Einsatz ATEX-
zertifizierter Überwachungen in explosionsgefährdeten Bereichen besteht ansonsten
Explosionsgefahr durch Funkenbildung!
Das Überwachungsgehäuse muss über die Befestigung geerdet sein - über die
Maschinenmasse der Montagefläche oder über einen seperaten Schutzleiter (PE)!
chlüssel, SW 8
chlüssel, SW 6
Info: Um einer evtl. Kaltverschweißung des Gehäusedeckels mit dem Gehäuseunterteil
vorzubeugen, wird bereits ab Werk das Gewinde mit einer Montagepaste für Edelstahl-
verbindungen behandelt.
Überwachung
dürfen nur durch eine autorisierte
Befestigung an der Montagefläche
Gehäusedeckel mit Drehmomentschlüssel
anziehen
13
Montagefläche
5 Nm
