HAUBER-Elektronik GmbH
16.2

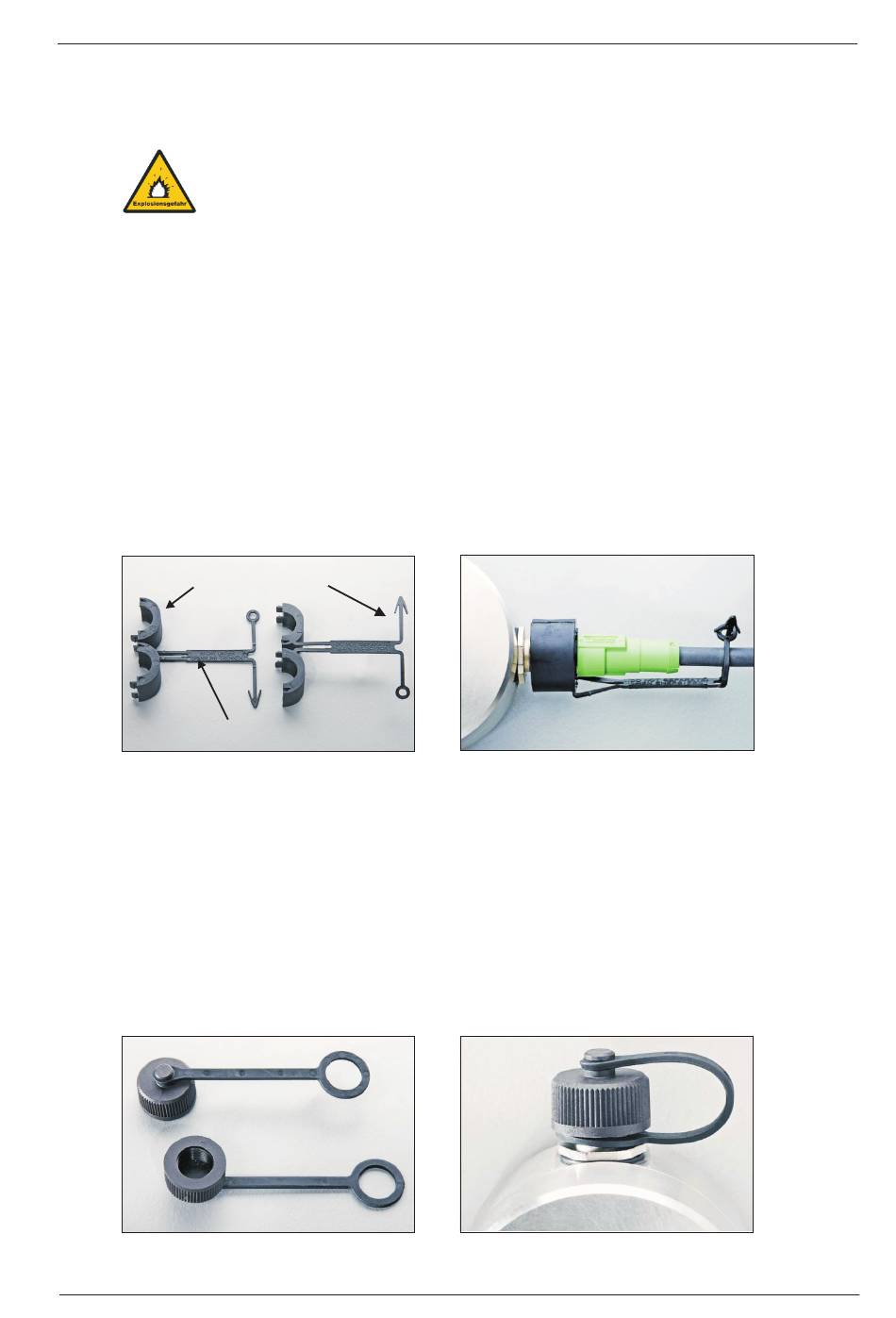

Variante Zone-2-22
Befestigung Sicherungsclip
1.
Anschlusskabelbuchse in den M12-Stecker bis zum Anschlag einführen
(Lage der Codiernocke beachten).
2.
Gerändelter Drehring der Buchse von Hand fest anziehen.
3.
Sicherungsclip gegen versehentliches Trennen der Steckverbindung montieren.
1. Beide Halbschalen des Clips um die Steckverbindung legen.
2. Beide Halbschalen von Hand fest zusammendrücken, bis der
3. Den mit den beiden Halbschalen verbundene Pfeil um das Kabel legen
Halbschale
Hinweisschild
Sicherungsclip
Befestigung Schutzkappe
Nach Trennen der Steckverbindung muss die Schutzkappe am M12-Stecker befestigt
werden!
Sicherungsclip demontieren und Schutzkappe befestigen.
1.
2.
3.
Schutzkappen
Befestigung Sicherungsclip / Schutzkappe
Die Variante Zone-2-22 darf nicht ohne den Sicherungsclip gegen versehentliches Trennen
der Steckverbindung betrieben werden! Beim Einsatz in explosionsgefährdeten Bereichen
besteht ansonsten Explosionsgefahr durch Funkenbildung!
Schnappverschluss einrastet.
und durch die am andern Ende befindliche Öse durchziehen, so dass
der Hinweis "NICHT UNTER SPANNUNG TRENNEN" längsseits des
Kabels lesbar wird.
Pfeil und Öse
Netzspannung trennen.
Die beiden Halbschalen der Hülse mit einem Schraubendreher
auseinander pressen.
M12-Stecker mit der Schutzkappe gut verschließen.
Montierter Sicherungsclip
Montierte Schutzkappe
14
