HAUBER-Elektronik GmbH
13

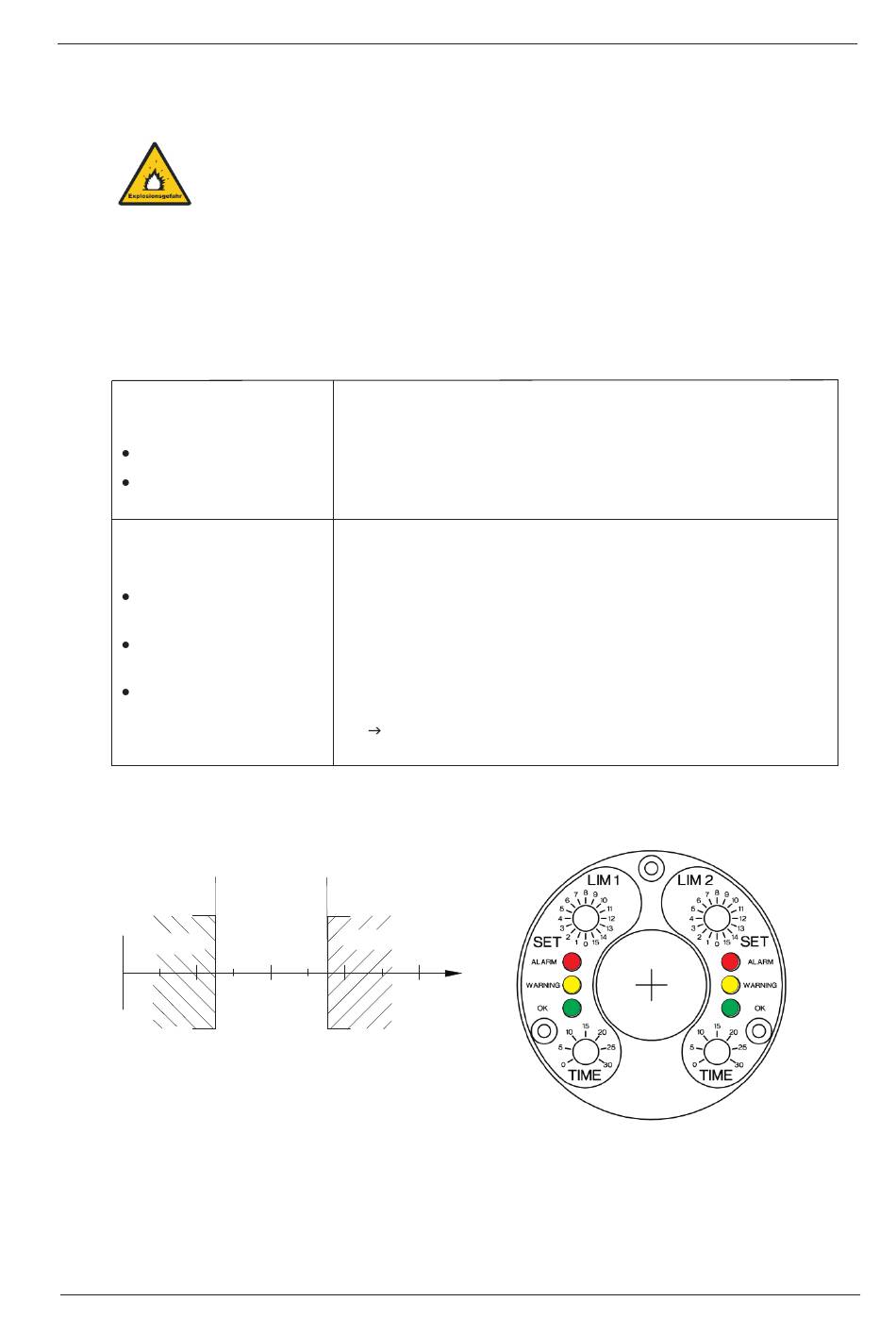

Funktionsbeschreibung
Der Typ 663-Window wird zur Überwachung der Schwingbeschleunigung eingesetzt.
Bei einem Beschleunigungswert unter- oder oberhalb des einstellbaren Fensterbereichs
wird ein Alarm ausgelöst. Der Sensor enthält zwei voneinander unabhängige Kanäle
LIM1 und LIM2. An LIM1 wird der untere Grenzwert und an LIM2 der obere Grenzwert
des Fensterbereichs eingestellt (Siehe Diagramm).
Einstellungen:
SET-Drehschalter:
TIME-Potentiometer:
Betriebszustände:
Grüne OK-LED:
Gelbe WARNING-LED:
Rote ALARM-LED:
LIM1
ALARM
Fensterbereich
1
Messbereich: 0...4 g
Grenzwert LIM1 = 1,25 g
Grenzwert LIM2 = 2,75 g
Fensterbereich: 1,25...2,75 g
Beispiel: Einstellung Fensterbereich
Der Gehäusedeckel darf nur abgeschraubt werden, wenn der Typ 663-Window entweder
von der Versorgungsspannung getrennt ist oder keine explosionsfähige Atmosphäre
vorhanden ist. Beim Einsatz ATEX-zertifizierter Überwachungen in explosionsgefährdeten
Bereichen besteht ansonsten Explosionsgefahr durch Funkenbildung!
Justierung des Grenzwertes in 15 Stufen; siehe Tab. S. 12.
Justierung der Verzögerungszeit; stufenlos von 0...30 Sek.
Der Beschleunigungswert bewegt sich innerhalb des
Fensterbereichs.
Der Beschleunigungswert hat den Fensterbereich verlassen,
und die Verzögerungszeit für die Alarmierung läuft.
Der Beschleunigungswert hat den Fensterbereich verlassen,
und die Verzögerungszeit für die Alarmierung ist abgelaufen.
Relais 1 oder 2 fällt ab, d.h. der Relaiskontakt öffnet sich!
LIM2
ALARM
2
3
g
4
11
Bedienelemente
