Betriebsanleitung
deutsch
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HAUBER-Elektronik HE103 Serie
Inhaltszusammenfassung für HAUBER-Elektronik HE103 Serie

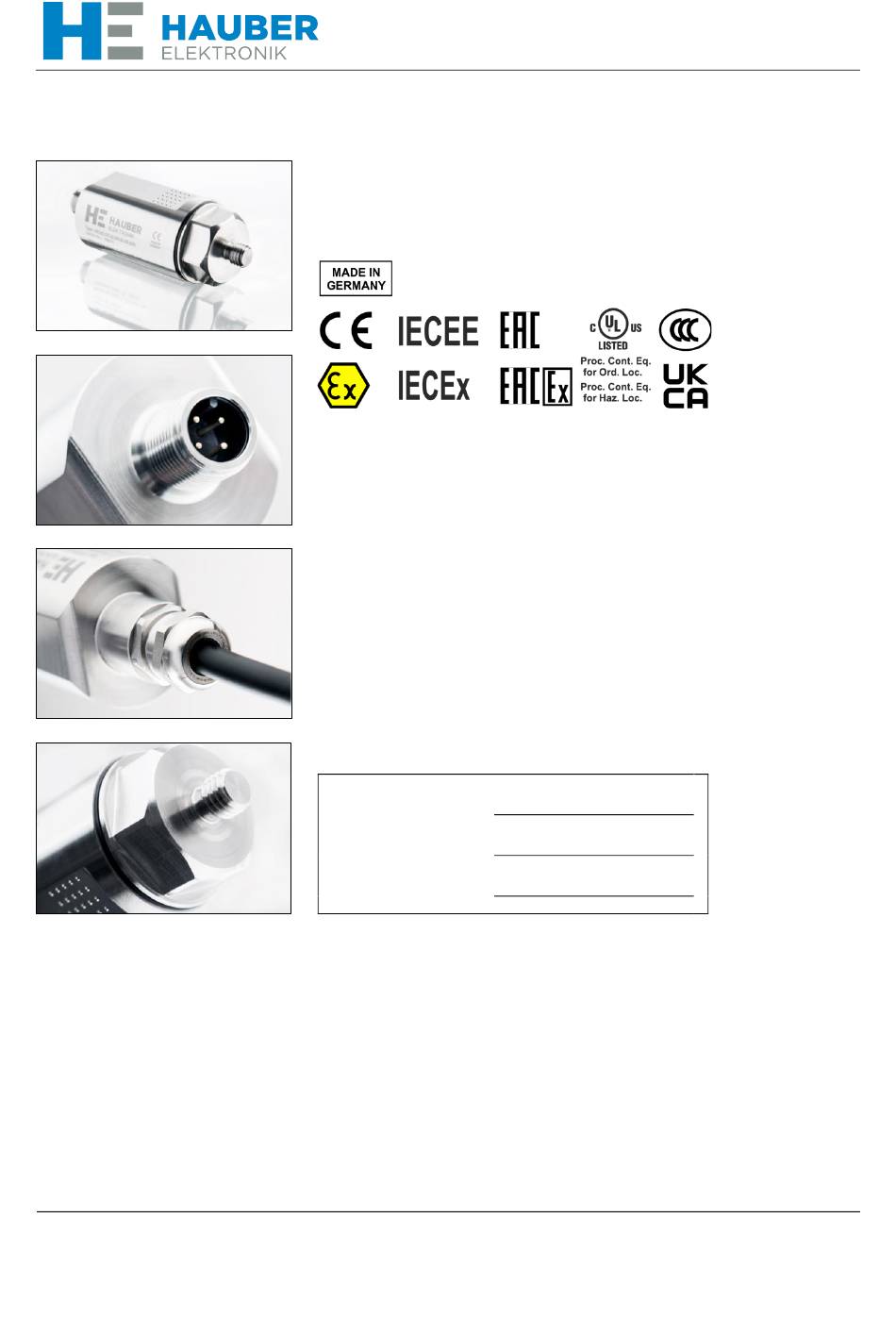

- Seite 1 Schwingungsüberwachung Serie HE103 • Schwinggeschwindigkeit (mm/s, rms) • ATEX / IECEx / UKEx / EACEx Zone 1 / 2 / 21 / 22 • Analoger Stromausgang: 4…20 mA • Frequenzbereiche: 10 Hz … 1000 Hz 1 Hz … 1000 Hz •...
- Seite 2 HAUBER-Elektronik GmbH Betriebsanleitung Schwingungsüberwachung Typ HE103 Standard und ATEX / IECEx / UKEx / EACEx HE103 Ausgabe: 2023-01-27 Achtung! Vor Inbetriebnahme des Produktes muss die Betriebsanleitung gelesen und verstanden werden. Alle Rechte, auch die der Übersetzung, vorbehalten. Änderungen vorbehalten. Bei Fragen wenden Sie sich bitte an die Firma: HAUBER-Elektronik GmbH Fabrikstraße 6...
-
Seite 3: Inhaltsverzeichnis
HAUBER-Elektronik GmbH Inhaltsverzeichnis Inhaltsverzeichnis ............................ 3 Sicherheitsinformationen ......................... 4 Geltungsbereich der Betriebsanleitung ....................4 Die Schwingungsüberwachung Typ HE103 .................... 5 Bestimmungsgemäße Verwendung ......................5 Lieferumfang ............................5 Dokumente und Zertifikate ........................5 Abgabe der Haftung bei Betrieb in explosionsgefährdeten Bereichen ............ 6 Einsatzbereiche und Typenschild Beispiele .................... -
Seite 4: Sicherheitsinformationen
HAUBER-Elektronik GmbH Sicherheitsinformationen Allgemein Die Sicherheitshinweise dienen dem Schutz von Personen und Sachen vor Schaden und Ge- fahren, die sich aus nicht bestimmungsgemäßem Einsatz, falscher Bedienung oder sonstiger fehlerhafter Behandlung von Geräten besonders in explosionsgefährdeten Bereichen ergeben. Lesen Sie deshalb die Betriebsanleitung sorgfältig durch, bevor Sie am Produkt arbeiten oder es in Betrieb nehmen. -
Seite 5: Die Schwingungsüberwachung Typ He103
HAUBER-Elektronik GmbH Die Schwingungsüberwachung Typ HE103 Die Schwingungsüberwachung Typ HE103 wird zur Messung und Überwachung der absoluten Lagerschwingung an Maschinen in Anlehnung an die Norm DIN ISO 10816 eingesetzt. Sie besitzt folgende Merkmale: • Arbeitsprinzip: Das Zweileiter-System. • Messgröße: Der Effektivwert (rms) der Schwinggeschwindigkeit in mm/s, gemäß... -
Seite 6: Abgabe Der Haftung Bei Betrieb In Explosionsgefährdeten Bereichen
HAUBER-Elektronik GmbH Abgabe der Haftung bei Betrieb in explosionsgefährdeten Bereichen Für die bestimmungsgemäße Auslegung der elektrischen Anschlüsse bzgl. den Explosions- schutz- Richtlinien und der korrekten Inbetriebnahme haftet ausschließlich der Eigentümer der Anlage. Wird die Anlage im Auftrag des Eigentümers von einem Subunternehmer errichtet, darf die An- lage erst in Betrieb genommen werden, nachdem der Subunternehmer durch eine Installations- Bescheinigung die sach- und fachgerechte Installation entsprechend der jeweils gültigen Vor-... -
Seite 7: Einsatzbereiche Und Typenschild Beispiele
HAUBER-Elektronik GmbH Einsatzbereiche und Typenschild Beispiele HE103.00 HE103.01 HE103.03 Standard CE / IEC / EAC ATEX / IECEx / UKEx / EACEx UL Proc. Cont. Eq. Haz. Loc. UL Proc. Cont. Eq. Ord. Loc. Druckfeste Kapselung Ex db Division 2 Schutz durch Gehäuse Ex tb... -
Seite 8: Bedingungen Zum Sicheren Betrieb In Explosionsgefährdeten Bereichen
HAUBER-Elektronik GmbH Bedingungen zum sicheren Betrieb in explosionsgefährdeten Bereichen Die folgenden Bedingungen müssen zum sicheren Betrieb in explosionsgefährdeten Bereich er- füllt sein. HE103.01 (Zündschutzart „druckfeste Kapselung“) 10.1 Elektrische Daten min. typ. max. Versorgungsspannung 10 V DC 24 V DC 30 V DC... - Seite 9 HAUBER-Elektronik GmbH Befestigung der Schutzkappe Nach Trennen der Steckverbindung muss die Schutzkappe am M12-Stecker befestigt werden! Sicherungsclip demontieren und Schutzkappe befestigen. Netzspannung trennen. Die beiden Halbschalen der Hülse mit einem Schraubendreher auseinanderpressen M12 Stecker mit der Schutzkappe gut verschließen. Abb. 3: Schutzkappe Abb.
-
Seite 10: Technische Daten
HAUBER-Elektronik GmbH Technische Daten 11.1 Allgemeine Daten Jeder Sensor besitzt einen der gelisteten Mess- und Frequenzbereiche. Wei- tere Bereiche auf Anfrage. Bitte geben Sie den Mess- & Frequenzbereich in Ihrer Anfrage an. 0 … 8 mm/s (nur bei Frequenzbereich > 10 Hz) Messbereich: 0 …... -
Seite 11: Arbeitsbereich Der Schwingungsüberwachung
HAUBER-Elektronik GmbH 11.3 Arbeitsbereich der Schwingungsüberwachung Der Arbeitsbereich ist unabhängig vom Messbereich. Er lässt sich von der maximalen Be- schleunigung ableiten, welche über alle Frequenzen 16,5 g beträgt. Die maximal messbare Schwinggeschwindigkeit ergibt sich nach der der Formel �� = ∫ ��... -
Seite 12: Typischer Frequenzgang
HAUBER-Elektronik GmbH 11.4 Typischer Frequenzgang 10 Hz bis 1000 Hz (Standard) Der Frequenzgang wird mittels einem Referenzsensor aufgezeichnet. • 4 Hz. . . 1200 Hz Beschleunigungssensor Abb. 6: Typischer Frequenzgang 10 Hz bis 1000 Hz Frequenz in Hz Verstärkung in dB 1 Hz bis 1000 Hz Der Frequenzgang wird mittels zweier Referenzsensoren aufgezeichnet. -
Seite 13: Mechanische Daten
HAUBER-Elektronik GmbH 11.5 Mechanische Daten Weitere Materialien und Befestigungen finden Sie im Kapitel "Codierung Typ HE103" auf Seite 21. Gehäusematerial: Edelstahl V2A, Werkstoff-Nr.: 1.4305 (Standard) Befestigung: Schlüsselweite 24 (6-kant) M8 x 8 mm Steigung: 1,25 mm (Standard) Montageart: stehend / vertikal oder liegend / horizontal... -
Seite 14: Eigenschaften Integriertes Kabel
HAUBER-Elektronik GmbH 11.6.2 Variante: ATEX / IECEx / UKEx / EACEx Ex d Abb. 9: Gehäuse mit integriertem Kabel Alle Maße in mm Kabelverschraubung für integriertes Kabel SW 24 Befestigung Messrichtung entlang der Befestigungsachse 11.7 Eigenschaften integriertes Kabel Kabeltyp 12YC11Y 4x0,34 mm²... -
Seite 15: Anschlüsse
HAUBER-Elektronik GmbH Anschlüsse Variante: Standard Stecker, M12, 4-polig 10…30 V DC Pin 1: Pin 2: 4…20 mA Pin 3: Pin 4: Nicht angeschlossen Variante: ATEX / IECEx / UKEx / EACEx Druckfeste Kapselung Ex d ATEX / IECEx / UKEx / EACEx Schutz durch Gehäuse Ex tb Integriertes Kabel 10…30 V DC... -
Seite 16: Montage Und Demontage
HAUBER-Elektronik GmbH Montage und Demontage 13.1 Allgemeine Hinweise Montage- und Demontagearbeiten an und mit der Schwingungsüberwachung dürfen nur durch eine autorisierte Fachkraft ausgeführt werden, die mit den Sicherheitsvorschriften im Umgang mit elektrischen Komponenten vertraut ist! Das Gehäuse der Schwingungsüberwachung muss über die Befestigung geer- det sein - über die Maschinenmasse der Montagefläche oder über einen sepa-... -
Seite 17: Installation Und Inbetriebnahme
HAUBER-Elektronik GmbH Installation und Inbetriebnahme 14.1 Allgemeine Hinweise Installation und Inbetriebnahme der Schwingungsüberwachung dürfen nur durch eine autorisierte Fachkraft ausgeführt werden, die mit den Sicherheitsvorschriften im Umgang mit elektrischen Komponenten vertraut ist! Das Anschlusskabel und etwaige Verlängerungskabel vor elektrischen Ein- streuungen und mechanisch Beschädigungen schützen! Hierbei unbedingt die... - Seite 18 HAUBER-Elektronik GmbH 14.2.2 Alternativ-Erdungskonzept Beim Alternativ-Erdungskonzept hat der Schirm des Sensorkabels Verbindung zum Sensorge- häuse. Das Sensorgehäuse ist mittels EMV-Adapter (rot) von der Maschinenerde entkoppelt. Beim Alternativ-Erdungskonzept ist eine elektrisch sichere Erdverbindung nur für Varianten mit einer M12-Steckverbindung sichergestellt. Für Varianten mit einem integrierten Kabel, kann das Alternativ-Erdungskonzept nicht verwendet werden.
-
Seite 19: Wartung Und Reparatur
HAUBER-Elektronik GmbH Wartung und Reparatur 15.1 Allgemeine Hinweise Reparatur- und Reinigungsarbeiten an Schwingungsüberwachungen dürfen nur durch eine autorisierte Fachkraft ausgeführt werden, die mit den Sicher- heitsvorschriften im Umgang mit elektrischen Komponenten vertraut ist! Defekte Anschlusskabel sofort austauschen! Eine defekte Schwingungsüberwachung muss komplett ausgetauscht werden! Die Schwingungsüberwachung HE103 ist wartungsfrei! -
Seite 20: Transport, Lagerung Und Entsorgung
HAUBER-Elektronik GmbH Transport, Lagerung und Entsorgung Der Sensor muss durch eine geeignete Verpackung während des Transports vor schädlichen Umwelteinflüssen und vor mechanischer Beschädigung geschützt werden. Der Sensor darf nicht in Umgebungstemperaturen außerhalb der zugelassenen Betriebstempe- ratur gelagert werden. Das Produkt enthält elektronische Komponenten und muss nach den örtlichen Vorschriften und Gesetzen ordnungsgemäß... -
Seite 21: Codierung Typ He103
HAUBER-Elektronik GmbH Codierung Typ HE103 HE103. 00. 16. 01. 00. 00. 000 HE Serie 103 = Transmitter 4…20 mA ~ mm/s rms, Mittelungszeit 60 s ATEX / IECEx / UKEx / EACEx 00 = kein ATEX / IECEx / UKEx / EACEx 01 = ATEX / IECEx / UKEx / EACEx Ex d und Ex tb (Zone 1 / 2 / 21 / 22) 03 = UL Proc. -
Seite 22: Eu- Und Uk-Konformitätserklärung
HAUBER-Elektronik GmbH EU- und UK-Konformitätserklärung Konformitätserklärung UKEx Anhang HAUBER-Elektronik GmbH UL International Demko A/S bescheinigt als Fabrikstraße 6 Benannte Stelle Nr. 0843 nach der UK D-72622 Nürtingen-Zizishausen Rechtsverordnung 2016:1107 vom 8. De- zember 2016, dass der Hersteller ein Quali- erklärt in alleiniger Verantwortung, dass die tätssicherungssystem für die Produktion un-...
