Endress+Hauser Proline Promass H 300 PROFINET Betriebsanleitung
Endress+Hauser Proline Promass H 300 PROFINET Betriebsanleitung

Endress+Hauser Proline Promass H 300 PROFINET Betriebsanleitung

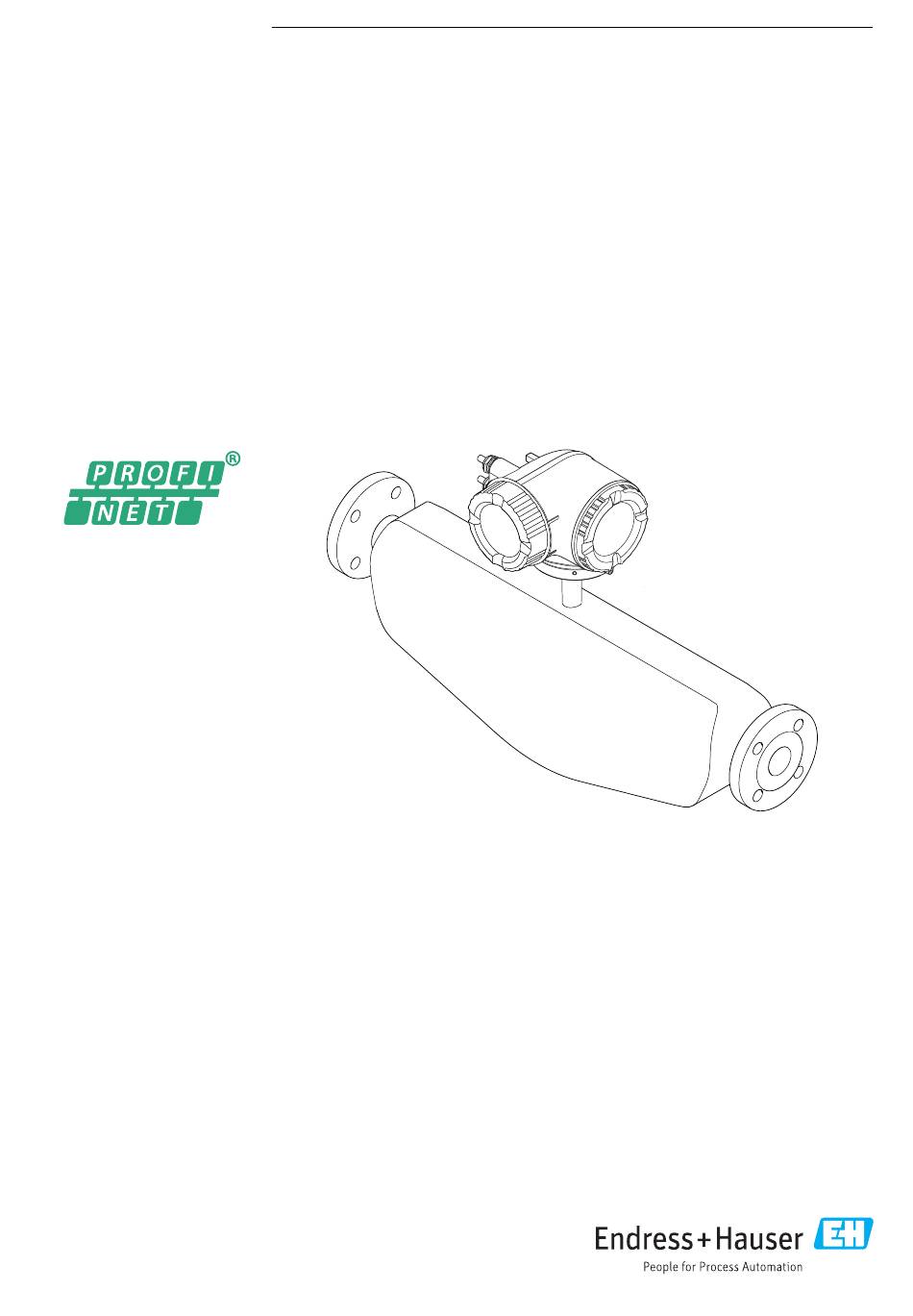

Coriolis-durchflussmessgerät
Inhaltsverzeichnis

Werbung

BA01740D/06/DE/03.19
71451142
2019-09-16
Gültig ab Version
01.01.zz (Gerätefirmware)
Products
Betriebsanleitung
Proline Promass H 300
PROFINET
Coriolis-Durchflussmessgerät
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Proline Promass H 300 PROFINET

  • Seite 1 Products Solutions Services BA01740D/06/DE/03.19 71451142 2019-09-16 Gültig ab Version 01.01.zz (Gerätefirmware) Betriebsanleitung Proline Promass H 300 PROFINET Coriolis-Durchflussmessgerät...
  • Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
  • Seite 3: Inhaltsverzeichnis

    Proline Promass H 300 PROFINET Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 6 Montage ......21 Dokumentfunktion .
  • Seite 4 Inhaltsverzeichnis Proline Promass H 300 PROFINET 8.3.9 Parameter ändern ....58 10.6 Erweiterte Einstellungen ....116 8.3.10 Anwenderrollen und ihre Zugriffs-...
  • Seite 5 13.2 Mess- und Prüfmittel ....218 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 219 14.1 Allgemeine Hinweise .
  • Seite 6: Hinweise Zum Dokument

    Hinweise zum Dokument Proline Promass H 300 PROFINET Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
  • Seite 7: Werkzeugsymbole

    Proline Promass H 300 PROFINET Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
  • Seite 8: Dokumentation

    Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Detaillierte Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...
  • Seite 9: Sicherheitshinweise

    Proline Promass H 300 PROFINET Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
  • Seite 10: Restrisiken

    HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
  • Seite 11: It-Sicherheit

    Proline Promass H 300 PROFINET Sicherheitshinweise IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsan- leitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie-...
  • Seite 12: Infrastruktur Modus

    Sicherheitshinweise Proline Promass H 300 PROFINET Anwenderspezifischer Freigabecode Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann durch den veränderbaren, anwenderspezifi- schen Freigabecode geschützt werden (→  133). Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen).
  • Seite 13 Proline Promass H 300 PROFINET Sicherheitshinweise die Vergabe von Zutrittsberechtigungen und auch technische Maßnahmen wie zum Bei- spiel eine Netzwerksegmentierung. Messumformer mit einer Ex de Zulassung dürfen nicht über die Serviceschnittstelle (CDI-RJ45) angeschlossen werden! Bestellmerkmal "Zulassung Messumformer + Sensor", Optionen (Ex de): BA, BB, C1, C2, GA, GB, MA, MB, NA, NB Das Gerät kann in eine Ringtopologie eingebunden werden.
  • Seite 14: Produktbeschreibung

    Produktbeschreibung Proline Promass H 300 PROFINET Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau N ic te r e rg ö ff iz e te n...
  • Seite 15: Warenannahme Und Produktidenti

    • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  16. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung:...
  • Seite 16: Messumformer-Typenschild

    • Die Kapitel "Weitere Standarddokumentation zum Gerät" →  8 und "Geräteabhängige Zusatzdokumentation" →  8 • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild...
  • Seite 17: Messaufnehmer-Typenschild

    Proline Promass H 300 PROFINET Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  3 Beispiel für ein Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  17 Nennweite des Messaufnehmers;...
  • Seite 18: Symbole Auf Messgerät

    Warenannahme und Produktidentifizierung Proline Promass H 300 PROFINET 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.
  • Seite 19: Lagerung Und Transport

    Proline Promass H 300 PROFINET Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
  • Seite 20: Messgeräte Mit Hebeösen

    Lagerung und Transport Proline Promass H 300 PROFINET 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
  • Seite 21: Montage

    Proline Promass H 300 PROFINET Montage Montage Montagebedingungen Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erfor- derlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. 6.1.1 Montageposition Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: •...
  • Seite 22: Einbaulage

    Montage Proline Promass H 300 PROFINET Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung).
  • Seite 23: Anforderungen Aus Umgebung Und Prozess

    Abhängigkeit Umgebungstemperatur zu Messstofftemperatur →  240 ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube kann bei Endress+Hauser bestellt werden →  221. Systemdruck Es ist wichtig, dass keine Kavitation und kein Ausgasen der in Flüssigkeiten enthaltenen Gase auftritt.
  • Seite 24: Beheizung

    Montage Proline Promass H 300 PROFINET Wärmeisolation Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer zum Messumformer gering gehalten wird. Für die erforderliche Isolation sind verschieden- ste Materialien verwendbar. Für Anwendungen mit Wärmeisolation werden folgende Geräteausführungen empfohlen: Ausführung mit verlängertem Halsrohr:...
  • Seite 25: Spezielle Montagehinweise

    Proline Promass H 300 PROFINET Montage Vibrationen Anlagenvibrationen haben aufgrund hoher Messrohr-Schwingfrequenz keinen Einfluss auf die Funktionstüchtigkeit des Messsystems. 6.1.3 Spezielle Montagehinweise Entleerbarkeit Bei vertikalem Einbau können die Messrohre vollständig entleert und vor Ablagerungen geschützt werden. Lebensmitteltauglichkeit Bei Installation in hygienischen Anwendungen Hinweise im Kapitel "Zertifikate und Zulassungen/Lebensmitteltauglichkeit"...
  • Seite 26: Messgerät Montieren

    Montage Proline Promass H 300 PROFINET SW 2.5 5 (0.2) min. 15 (0.6) A0029800 Deckelbohrung für die Sicherungsschraube Sicherungsschraube für die Deckelsicherung Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messaufnehmer Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug 6.2.2 Messgerät vorbereiten 1. Sämtliche Reste der Transportverpackung entfernen.
  • Seite 27: Messumformergehäuse Drehen

    Proline Promass H 300 PROFINET Montage 2. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinfüh- rungen nicht nach oben weisen.  A0029263 6.2.4 Messumformergehäuse drehen Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mes- sumformergehäuse gedreht werden.
  • Seite 28: Montagekontrolle

    Montage Proline Promass H 300 PROFINET – – – 3 mm A0030035 1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Anzeigemodul in die gewünschte Position drehen: Max. 8 × 45° in jede Richtung. 4. Anschlussraumdeckel anschrauben.
  • Seite 29: Elektrischer Anschluss

    Proline Promass H 300 PROFINET Elektrischer Anschluss Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 10 A) in die Anlageninstallation integriert werden.
  • Seite 30 Elektrischer Anschluss Proline Promass H 300 PROFINET Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Kabeldurchmesser • Mit ausgelieferte Kabelverschraubungen: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) •...
  • Seite 31 Proline Promass H 300 PROFINET Elektrischer Anschluss Max. Kabellänge bei Einsatz im Nicht Ex-Bereich, Querschnitt Ex-Zone 2, Class I, Division 2 Ex-Zone 1, Class I, Division 1 0,34 mm (22 AWG) 80 m (270 ft) 0,50 mm (20 AWG) 120 m (400 ft)
  • Seite 32: Klemmenbelegung

    Elektrischer Anschluss Proline Promass H 300 PROFINET 7.1.3 Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge Die Klemmenbelegung der Ein- und Ausgänge ist von der jeweiligen Bestellvariante des Geräts abhängig. Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Versorgungsspannung Ein-/Ausgang 1...
  • Seite 33: Messgerät Anschließen

    Proline Promass H 300 PROFINET Elektrischer Anschluss 2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird: Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen. 3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird: Anforderungen an Anschlusskabel beachten →  29. Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣...
  • Seite 34 Elektrischer Anschluss Proline Promass H 300 PROFINET 4. Halterung des Anzeigemoduls abziehen. N ic N ic te r te r e rg ö ff e rg ö ff iz e iz e te n te n s io ri r...
  • Seite 35 Proline Promass H 300 PROFINET Elektrischer Anschluss Versorgungsspannung und weitere Ein-/Ausgänge anschließen 10 (0.4) mm (in) – A0033983 1. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen. 2. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
  • Seite 36: Kabel Entfernen

    Elektrischer Anschluss Proline Promass H 300 PROFINET Kabel entfernen 3 (0.12) A0029598  7 Maßeinheit mm (in) 1. Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken. 2. Gleichzeitig das Kabelende aus der Klemme ziehen.
  • Seite 37: Messumformer In Ein Netzwerk Einbinden

    Proline Promass H 300 PROFINET Elektrischer Anschluss 7.2.2 Messumformer in ein Netzwerk einbinden In diesem Kapitel werden nur die grundsätzlichen Anschlussschlussmöglichkeiten für eine Einbindung des Geräts in ein Netzwerk dargestellt. Vorgehensweise für den korrekten Anschluss des Messumformers →  33.
  • Seite 38 Elektrischer Anschluss Proline Promass H 300 PROFINET In eine Ringtopologie einbinden Die Einbindung erfolgt über den Anschluss für die Signalübertragung (Ausgang 1) und dem Anschluss an der Serviceschnittstelle (CDI-RJ45). Beim Anschluss zu beachten: • Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmten Stecker (z.B. Fabrikat YAMAICHI ;...
  • Seite 39: Anschluss Abgesetztes Anzeige- Und Bedienmodul Dkx001

    Proline Promass H 300 PROFINET Elektrischer Anschluss 7.2.3 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  221. • Bei der direkten Bestellung des abgesetzten Anzeige- und Bedienmoduls DKX001 mit dem Messgerät, wird das Messgerät immer mit einem Blinddeckel ausgeliefert.
  • Seite 40: Spezielle Anschlusshinweise

    Elektrischer Anschluss Proline Promass H 300 PROFINET Spezielle Anschlusshinweise 7.4.1 Anschlussbeispiele PROFINET A0028767  8 Anschlussbeispiel für PROFINET Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer PROFINET: MRP (Media Redundancy Protocol) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  29...
  • Seite 41 Proline Promass H 300 PROFINET Elektrischer Anschluss PROFINET: Systemredundanz S2 A0039553  9 Anschlussbeispiel Systemredundanz S2 Automatisierungssystem 1 (z.B. SPS) Synchronisation Automatisierungssysteme Automatisierungssystem 2 (z.B. SPS) Industrial Ethernet Managed Switch Messumformer Stromausgang 4-20 mA 4...20 mA A0028758  10 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv) Automatisierungssystem mit Stromeingang (z.B.
  • Seite 42: Relaisausgang

    Elektrischer Anschluss Proline Promass H 300 PROFINET Impuls-/Frequenzausgang 12345 A0028761  12 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  229 Schaltausgang A0028760  13 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →...
  • Seite 43: Stromeingang

    Proline Promass H 300 PROFINET Elektrischer Anschluss Stromeingang A0028915  15 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur) Messumformer Statuseingang A0028764  16 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS)
  • Seite 44 Elektrischer Anschluss Proline Promass H 300 PROFINET Gerätenamen über DIP-Schalter einstellen Über die DIP-Schalter 1…8 kann der hintere Teil des Gerätenamens eingestellt werden. Der Adressierbereich liegt dabei zwischen 1…254 (Werkseinstellung: Seriennummer des Geräts ) Übersicht DIP-Schalter DIP-Schalter Beschreibung Konfigurierbarer Teil des Gerätenamens Beispiel: Den Gerätenamen EH-PROMASS300-065 einstellen...
  • Seite 45: Default Ip-Adresse Aktivieren

    Proline Promass H 300 PROFINET Elektrischer Anschluss 5. Gerät wieder an die Energieversorgung anschließen.  Nach dem Neustart des Geräts wird die eingestellte Geräteadresse verwendet. Gerätenamen über Automatisierungssystem einstellen Um den Gerätenamen über das Automatisierungssystem einstellen zu können, müssen die DIP-Schalter 1…8 alle auf OFF (Werkseinstellung) oder alle auf ON stehen.
  • Seite 46: Anschlusskontrolle

    Elektrischer Anschluss Proline Promass H 300 PROFINET 3. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen. 4. Kabelverschraubungen fest anziehen. 5. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden ("Wasser- sack").  A0029278 6.
  • Seite 47: Bedienungsmöglichkeiten

    Proline Promass H 300 PROFINET Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Xpert SMT70 Mobiles Handbediengerät Automatisierungssystem (z.B.
  • Seite 48: Aufbau Und Funktionsweise Des Bedienmenüs

    Bedienungsmöglichkeiten Proline Promass H 300 PROFINET Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  253 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü...
  • Seite 49: Bedienphilosophie

    Proline Promass H 300 PROFINET Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Lang- aufgabenorientiert Rolle "Bediener", "Instandhalter"...
  • Seite 50: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Bedienungsmöglichkeiten Proline Promass H 300 PROFINET Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte funktionsorientiert Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen über die Funktionsweise des Geräts erfor- Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- dern: cken des Geräts aufgebaut:...
  • Seite 51: Anzeigebereich

    Proline Promass H 300 PROFINET Bedienungsmöglichkeiten Anzeigebereich Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung vorangestellt: Messgrößen Symbol Bedeutung Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte Temperatur Summenzähler  Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge- stellt wird.
  • Seite 52 Bedienungsmöglichkeiten Proline Promass H 300 PROFINET Navigationspfad Der Navigationspfad - in der Navigieransicht links oben angezeigt - besteht aus folgenden Elementen: • Im Untermenü: Auslassungszeichen für Name vom aktuellen Anzeigesymbol für Menü dazwischen liegende • Untermenü • Im Wizard: Bedienmenüebenen •...
  • Seite 53: Verriegelung

    Proline Promass H 300 PROFINET Bedienungsmöglichkeiten Wizard Parameter innerhalb eines Wizard  Für Parameter in Untermenüs gibt es kein Anzeigesymbol. Verriegelung Symbol Bedeutung Parameter verriegelt Vor einem Parameternamen: Der Parameter ist verriegelt. • Durch einen anwenderspezifischen Freigabecode • Durch den Hardware-Verriegelungsschalter...
  • Seite 54: Texteditor

    Bedienungsmöglichkeiten Proline Promass H 300 PROFINET Texteditor Xxxxxxx A B C D E F G H I J K M N O P Q R S T U V W A0034114  19 Für die Eingabe von Texten in Parametern (z.B. Messstellenbezeichnung)
  • Seite 55: Bedienelemente

    Proline Promass H 300 PROFINET Bedienungsmöglichkeiten Eingabe steuern Symbol Bedeutung Eingabeposition verschieben Eingabe verwerfen Eingabe bestätigen Zeichen links neben der Eingabeposition löschen Zeichen rechts neben der Eingabeposition löschen Alle eingegebenen Zeichen löschen 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü...
  • Seite 56: Kontextmenü Aufrufen

    Bedienungsmöglichkeiten Proline Promass H 300 PROFINET Taste Bedeutung Escape-Tastenkombination (Tasten gleichzeitig drücken) Bei Menü, Untermenü • Kurzer Tastendruck: • Verlässt die aktuelle Menüebene und führt zur nächst höheren Ebene. • Wenn Hilfetext geöffnet: Schließt den Hilfetext des Parameters. • Tastendruck von 2 s: Rücksprung in die Betriebsanzeige ("Home-Position").
  • Seite 57: Navigieren Und Aus Liste Wählen

    Proline Promass H 300 PROFINET Bedienungsmöglichkeiten 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
  • Seite 58: Hilfetext Aufrufen

    Bedienungsmöglichkeiten Proline Promass H 300 PROFINET Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters. 00914-2...
  • Seite 59: Anwenderrollen Und Ihre Zugriffsrechte

    Proline Promass H 300 PROFINET Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  53, zur Erläuterung der Bedienelemente →  55 8.3.10 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen "Bediener"...
  • Seite 60: Tastenverriegelung Ein- Und Aus

    Bedienungsmöglichkeiten Proline Promass H 300 PROFINET Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  117) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.
  • Seite 61: Voraussetzungen

    Proline Promass H 300 PROFINET Bedienungsmöglichkeiten 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine RJ45- Das Bediengerät muss über eine Schnittstelle verfügen. WLAN-Schnittstelle verfügen. Verbindung Standard-Ethernet-Kabel mit RJ45-Ste- Verbindung über Wireless LAN. cker. Bildschirm Empfohlene Größe: ≥...
  • Seite 62: Verbindungsaufbau

    Bedienungsmöglichkeiten Proline Promass H 300 PROFINET Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät Serviceschnittstelle CDI-RJ45 Messgerät Das Messgerät verfügt über eine RJ45-Schnittstelle. Webserver Webserver muss aktiviert sein; Werkseinstellung: An  Zum Aktivieren des Webservers →  66 Messgerät: Via WLAN-Schnittstelle Gerät WLAN-Schnittstelle Messgerät...
  • Seite 63 Proline Promass H 300 PROFINET Bedienungsmöglichkeiten 4. Wenn keine 2. Netzwerkkarte verwendet wird: Alle Anwendungen auf Notebook schließen.  Anwendungen, die Internet oder Netzwerk benötigen, wie z.B. Email, SAP- Anwendungen, Internet oder Windows Explorer. 5. Alle offenen Internet-Browser schließen. 6. Eigenschaften vom Internetprotokoll (TCP/IP) gemäß Tabelle konfigurieren: IP-Adresse 192.168.1.XXX;...
  • Seite 64: Webbrowser Starten

    Bedienungsmöglichkeiten Proline Promass H 300 PROFINET Webbrowser starten 1. Webbrowser auf dem Computer starten. 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenbezeichnung Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen (→...
  • Seite 65: Bedienoberfläche

    Proline Promass H 300 PROFINET Bedienungsmöglichkeiten 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  156 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Messgerät...
  • Seite 66: Arbeitsbereich

    Bedienungsmöglichkeiten Proline Promass H 300 PROFINET Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6 Webserver deaktivieren Der Webserver des Messgeräts kann über den Parameter Webserver Funktionalität je...
  • Seite 67: Zugriff Auf Bedienmenü Via Bedientool

    Proline Promass H 300 PROFINET Bedienungsmöglichkeiten 3. Wenn nicht mehr benötigt: Geänderte Eigenschaften vom Internetprotokoll (TCP/IP) zurücksetzen →  62. Wenn der Aufbau der Kommunikation zum Webserver über die Standard-IP-Adresse 192.168.1.212 erfolgt ist, muss der DIP-Schalter Nr. 10 zurückgesetzt werden (von ON →...
  • Seite 68 Bedienungsmöglichkeiten Proline Promass H 300 PROFINET A0033719  22 Möglichkeiten der Fernbedienung via PROFINET-Netzwerk: Ringtopologie Automatisierungssystem, z.B. Simatic S7 (Siemens) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...
  • Seite 69 Proline Promass H 300 PROFINET Bedienungsmöglichkeiten Via WLAN-Schnittstelle Die optionale WLAN-Schnittstelle ist bei folgender Geräteausführung vorhanden: Bestellmerkmal "Anzeige; Bedienung", Option G "4-zeilig, beleuchtet; Touch Control + WLAN" A0034570 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt...
  • Seite 70: Fieldcare

    8.5.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
  • Seite 71 Proline Promass H 300 PROFINET Bedienungsmöglichkeiten Verbindungsaufbau 1. FieldCare starten und Projekt aufrufen. 2. Im Netzwerk: Neues Gerät hinzufügen.  Fenster Neues Gerät hinzufügen öffnet sich. 3. Option CDI Communication TCP/IP aus Liste wählen und mit OK bestätigen. 4. Rechter Mausklick auf CDI Communication TCP/IP und im geöffneten Kontextmenü...
  • Seite 72: Devicecare

    DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
  • Seite 73: Systemintegration

    Proline Promass H 300 PROFINET Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.01.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmwareversion Diagnose → Geräteinformation → Firmwareversion Freigabedatum Firmware-Version 07.2019 – Hersteller-ID 0x11 Hersteller-ID Diagnose → Geräteinformation → Hersteller-ID Geräte-ID...
  • Seite 74: Gerätestammdatei (Gsd)

    Systemintegration Proline Promass H 300 PROFINET Gerätestammdatei (GSD) Um Feldgeräte in ein Bussystem einzubinden benötigt das PROFINET System eine Beschreibung der Geräteparameter wie z.B. Ausgangsdaten, Eingangsdaten, Datenformat und Datenmenge. Diese Daten sind in der Gerätestammdatei (GSD) enthalten, die während der Inbetrieb- nahme des Kommunikationssystems dem Automatisierungssystem zur Verfügung gestellt...
  • Seite 75: Zyklische Datenübertragung

    Proline Promass H 300 PROFINET Systemintegration Zyklische Datenübertragung 9.3.1 Übersicht Module Die folgende Darstellung zeigt welche Module dem Messgerät für den zyklischen Daten- austausch zur Verfügung stehen. Der zyklische Datenaustausch erfolgt mit einem Automa- tisierungssystem. Messgerät Richtung Leitsystem Datenfluss Module Slot 1…14, 24…26,...
  • Seite 76 Systemintegration Proline Promass H 300 PROFINET Auswahl: Eingangsgröße Slot Eingangsgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingfrequenz 1…14 • Frequenzschwankung • Schwingungsdämpfung • Schwankung Rohrdämpfung • Signalasymmetrie • Erregerstrom • Applikationsspezifischer Ausgang 0 •...
  • Seite 77 Proline Promass H 300 PROFINET Systemintegration Applikationsspezifisches Input Modul Kompensationswerte vom Automatisierungssystem zum Messgerät übertragen. Das Applikationsspezifische Input Modul überträgt Kompensationswerte inkl. Status zyk- lisch vom Automatisierungssystem an das Messgerät. In den ersten vier Bytes wird der Kompensationswert in Form einer Gleitkommazahl nach IEEE 754-Standard dargestellt.
  • Seite 78 Systemintegration Proline Promass H 300 PROFINET Auswahl: Gerätefunktion Slot Gerätefunktion Zustand (Bedeutung) Leerrohrüberwachung • 0 (Gerätefunktion nicht aktiv) 1…14 • 1 (Gerätefunktion aktiv) Schleichmengenunterdrückung Datenstruktur Eingangsdaten Digital Input Byte 1 Byte 2 Digital Input Status Kodierung des Status →  84 Diagnose Input Modul Diskrete Eingangswerte (Diagnoseinformationen) vom Messgerät zum Automatisierungs-...
  • Seite 79 Proline Promass H 300 PROFINET Systemintegration Coding (hex) Status Wartungsbedarf (M): 0x04 Es ist eine Wartung erforderlich. Der Messwert ist weiterhin gültig. Außerhalb der Spezifikation (S): 0x08 Das Gerät wird außerhalb seiner technischen Spezifikationsgrenzen (z.B. Prozesstemperaturbereichs) betrieben. Modul Totalizer Das Modul Totalizer besteht aus den Submodulen Totalizer Value, Totalizer Control und Totalizer Mode.
  • Seite 80 Systemintegration Proline Promass H 300 PROFINET Datenstruktur Ausgangsdaten (Submodul Totalizer Control) Byte 1 Steuervariable Submodul Totalizer Mode Den Summenzähler über das Automatisierungssystem konfigurieren. Auswahl: Konfiguration Summenzähler Slot Sub-Slot Wert Steuerung Summenzähler Bilanzierung 15…17 Verrechnung der positiven Durchflussmenge Verrechnung der negativen Durchflussmenge...
  • Seite 81 Proline Promass H 300 PROFINET Systemintegration Druck Temperatur Dichte Prozent Einheiten- Einheit Einheiten- Einheit Einheiten- Einheit Einheiten- Einheit Code Code Code Code 1137 1003 °R 32843 kg/Scm 1611 Pa g 32844 lb/Sft 1617 kPa g 1615 MPa g 32797 bar g...
  • Seite 82 Systemintegration Proline Promass H 300 PROFINET Zugeordnete Gerätefunktionen Slot Gerätefunktion Zustand (Bedeutung) Messwertunterdrückung • 0 (Gerätefunktion deaktivieren) • 1 (Gerätefunktion aktivieren) Nullpunktabgleich Wert Relaisausgang: 24…26 Relaisausgang • 0 • 1 Datenstruktur Ausgangsdaten Digital Output Byte 1 Byte 2 1) 2)
  • Seite 83 Proline Promass H 300 PROFINET Systemintegration Datenstruktur Ausgangsdaten Heartbeat Verifikations-Modul Byte 1 Diskret Output Eingangsdaten Heartbeat Verifikations-Modul Byte 1 Byte 2 Diskret Input Status Kodierung des Status →  84 Konzentrations-Modul Nur verfügbar mit Anwendungspaket Konzentrationsmessung. Zugeordnete Gerätefunktionen Slot Eingangsgrößen Auswahl des Flüssigkeitstyps...
  • Seite 84: Kodierung Des Status

    Systemintegration Proline Promass H 300 PROFINET Flüssigkeitstyp Enum code Ammoniumnitrat in Wasser Eisen(III)chlorid in Wasser %-Masse / %-Volumen User Profil Coef Set No. 1 User Profil Coef Set No. 2 User Profil Coef Set No. 3 9.3.3 Kodierung des Status...
  • Seite 85 Proline Promass H 300 PROFINET Systemintegration Slot Werkseinstellung Dichte Referenzdichte Temperatur 7…14 – Summenzähler 1 Summenzähler 2 Summenzähler 3 Endress+Hauser...
  • Seite 86: Startup-Parametrierung

    Systemintegration Proline Promass H 300 PROFINET 9.3.5 Startup-Parametrierung Durch die Aktivierung der Startup-Parametrierung wird die Konfiguration der wichtigsten Parameter des Messgeräts vom Automatisierungssystem übernommen und verwendet. Die folgenden Konfiguration werden vom Automatisierungssystem übernommen. Startup-Parametrierung • Management: (NSU) • Softwarerevision • Schreibschutz •...
  • Seite 87: Systemredundanz S2

    Proline Promass H 300 PROFINET Systemintegration Systemredundanz S2 Für kontinuierlich betriebene Prozesse ist ein redundanter Aufbau mit zwei Automatisie- rungssystemen notwendig. Bei Ausfall eines Systems ist ein unterbruchsfreier Betrieb durch das zweite System gewährleistet. Das Messgerät unterstützt eine Systemredundanz S2 und kann gleichzeitig mit beiden Automatisierungssystemen kommunizieren.
  • Seite 88: Inbetriebnahme

    Inbetriebnahme Proline Promass H 300 PROFINET Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  28 • Checkliste "Anschlusskontrolle" →  46 10.2 Messgerät einschalten ‣...
  • Seite 89: Messgerät Konfigurieren

    Proline Promass H 300 PROFINET Inbetriebnahme 10.5 Messgerät konfigurieren • Das Menü Setup mit seinen geführten Wizards enthält alle Parameter, die für den Stan- dard-Messbetrieb benötigt werden. • Navigation zum Menü Setup X X X X X X X 20.50 0104-1 Hauptmenü...
  • Seite 90: Messstellenbezeichnung Festlegen

    Inbetriebnahme Proline Promass H 300 PROFINET ‣ Relaisausgang 1 … n →  108 ‣ Anzeige →  111 ‣ Schleichmengenunterdrückung →  114 ‣ Überwachung teilgefülltes Rohr →  115 ‣ →  116 Erweitertes Setup 10.5.1 Messstellenbezeichnung festlegen Eine Messstelle kann innerhalb einer Anlage anhand der Messstellenbezeichnung schnell identifiziert werden.
  • Seite 91 Proline Promass H 300 PROFINET Inbetriebnahme Normvolumenfluss-Einheit →  91 Normvolumeneinheit →  91 Dichteeinheit →  91 Normdichteeinheit →  91 →  92 Temperatureinheit Druckeinheit →  92 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Masseflusseinheit Einheit für Massefluss wählen.
  • Seite 92: Gen

    Inbetriebnahme Proline Promass H 300 PROFINET Parameter Beschreibung Auswahl Werkseinstellung Temperatureinheit Einheit für Temperatur wählen. Einheiten-Auswahlliste Abhängig vom Land: • °C Auswirkung • °F Die gewählte Einheit gilt für: • Parameter Elektroniktemperatur (6053) • Parameter Maximaler Wert (6051) • Parameter Minimaler Wert (6052) •...
  • Seite 93 Proline Promass H 300 PROFINET Inbetriebnahme Parameter Beschreibung Anzeige / Eingabe Werkseinstellung Subnet mask Anzeige der Subnetzmaske. 4 Oktett: 0 … 255 (im jeweili- 255.255.255.0 gen Oktett) Bei ausgeschaltetem DHCP client und Schreibzugriff kann die Subnet mask auch eingegeben werden. Default gateway Anzeige des Default-Gateways.
  • Seite 94: Messstoff Auswählen Und Einstellen

    Inbetriebnahme Proline Promass H 300 PROFINET 10.5.4 Messstoff auswählen und einstellen Das Untermenü Wizard Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoff wählen ‣ Messstoffwahl →  94 Messstoff wählen...
  • Seite 95: I/O-Konfiguration Anzeigen

    Proline Promass H 300 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Referenz-Schallgeschwindigkeit In Parameter Gasart wählen Schallgeschwindigkeit vom Gas 1 … 99 999,9999 m/ 415,0 m/s ist die Option Andere ausge- bei 0 °C (32 °F) eingeben. wählt. Temp.koeffizient Schallgeschwin- In Parameter Gasart wählen...
  • Seite 96: Stromeingang Konfigurieren

    Inbetriebnahme Proline Promass H 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung I/O-Modul 1 … n Klemmennum- Zeigt die vom I/O-Modul belegten Klem- • Nicht belegt – mern mennummern. • 26-27 (I/O 1) • 24-25 (I/O 2) • 22-23 (I/O 3) I/O-Modul 1 …...
  • Seite 97: Statuseingang Konfigurieren

    Proline Promass H 300 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromeingangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) Signalmodus Das Messgerät ist nicht für Signalmodus für Stromeingang...
  • Seite 98: Stromausgang Konfigurieren

    Inbetriebnahme Proline Promass H 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung Klemmennummer Zeigt die vom Statuseingangsmodul belegten • Nicht belegt – Klemmennummern. • 24-25 (I/O 2) • 22-23 (I/O 3) Zuordnung Statuseingang Funktion für Statuseingang wählen. • Aus •...
  • Seite 99 Proline Promass H 300 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) Signalmodus – Signalmodus für Stromaus- •...
  • Seite 100 Inbetriebnahme Proline Promass H 300 PROFINET Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Strombereich – Strombereich für Prozesswert- • 4...20 mA NAMUR Abhängig vom Land: ausgabe und oberen/unteren (3.8...20.5 mA) • 4...20 mA NAMUR Ausfallsignalpegel wählen. • 4...20 mA US (3.8...20.5 mA) (3.9...20.8 mA)
  • Seite 101: Impuls-/Frequenz-/Schaltausgang Konfigurieren

    Proline Promass H 300 PROFINET Inbetriebnahme 10.5.9 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Wizard Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →...
  • Seite 102 Inbetriebnahme Proline Promass H 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
  • Seite 103 Proline Promass H 300 PROFINET Inbetriebnahme Frequenzausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  103 Klemmennummer →  103 Signalmodus →  103 →  104 Zuordnung Frequenzausgang Anfangsfrequenz →  104 Endfrequenz →...
  • Seite 104 Inbetriebnahme Proline Promass H 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Zuordnung Frequenzausgang In Parameter Betriebsart Prozessgröße für Frequenzaus- • Aus (→  101) ist die Option Fre- gang wählen. • Massefluss quenz ausgewählt. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss •...
  • Seite 105 Proline Promass H 300 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Messwert für Anfangsfrequenz In Parameter Betriebsart Messwert für Anfangsfrequenz Gleitkommazahl mit Abhängig von Land (→  101) ist die Option Fre- eingeben. Vorzeichen und Nennweite quenz und in Parameter Zuordnung Frequenzausgang (→...
  • Seite 106 Inbetriebnahme Proline Promass H 300 PROFINET Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  106 Klemmennummer →  106 Signalmodus →  106 →  107 Funktion Schaltausgang Zuordnung Diagnoseverhalten →  107 Zuordnung Grenzwert →...
  • Seite 107 Proline Promass H 300 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Status Zuordnung Diagnoseverhalten •...
  • Seite 108: 10.5.10 Relaisausgang Konfigurieren

    Inbetriebnahme Proline Promass H 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Zuordnung Status • In Parameter Betriebsart ist Gerätestatus für Schaltausgang • Überwachung teil- Überwachung teilge- die Option Schalter ausge- wählen. gefülltes Rohr fülltes Rohr wählt. • Schleichmengen- • In Parameter Funktion unterdrückung...
  • Seite 109 Proline Promass H 300 PROFINET Inbetriebnahme Zuordnung Grenzwert →  110 Zuordnung Diagnoseverhalten →  110 Zuordnung Status →  110 Ausschaltpunkt →  110 →  110 Einschaltpunkt Fehlerverhalten →  111 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / ...
  • Seite 110 Inbetriebnahme Proline Promass H 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Zuordnung Grenzwert In Parameter Funktion Relais- Prozessgröße für Grenzwert- • Massefluss Massefluss ausgang ist die Option Grenz- funktion wählen. • Volumenfluss wert ausgewählt. • Normvolumen- fluss • Zielmessstoff Mas- sefluss •...
  • Seite 111: 10.5.11 Vor-Ort-Anzeige Konfigurieren

    Proline Promass H 300 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Einschaltverzögerung In Parameter Funktion Relais- Verzögerungszeit für das Ein- 0,0 … 100,0 s 0,0 s ausgang ist die Option Grenz- schalten des Schaltausgangs wert ausgewählt. festlegen. Fehlerverhalten –...
  • Seite 112 Inbetriebnahme Proline Promass H 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
  • Seite 113 Proline Promass H 300 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Wert 100%-Bargraph Eine Vor-Ort-Anzeige ist vor- 100%-Wert für Bargraph- Gleitkommazahl mit Abhängig von Land handen. Anzeige eingeben. Vorzeichen und Nennweite 2. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der...
  • Seite 114: 10.5.12 Schleichmenge Konfigurieren

    Inbetriebnahme Proline Promass H 300 PROFINET 10.5.12 Schleichmenge konfigurieren Der Wizard Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt wer- den müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung Zuordnung Prozessgröße →  114 Einschaltpunkt Schleichmengenunter- →...
  • Seite 115: 10.5.13 Überwachung Der Rohrfüllung Konfigurieren

    Proline Promass H 300 PROFINET Inbetriebnahme 10.5.13 Überwachung der Rohrfüllung konfigurieren Der Wizard Überwachung teilgefülltes Rohr führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...
  • Seite 116: Erweiterte Einstellungen

    Inbetriebnahme Proline Promass H 300 PROFINET 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language Deutsch...
  • Seite 117: Parameter Zur Eingabe Des Freigabecodes Nutzen

    Proline Promass H 300 PROFINET Inbetriebnahme ‣ Anzeige →  121 ‣ WLAN-Einstellungen →  124 ‣ Konzentration ‣ Heartbeat Setup ‣ →  126 Datensicherung ‣ Administration →  127 10.6.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup Parameterübersicht mit Kurzbeschreibung...
  • Seite 118: Sensorabgleich Durchführen

    Inbetriebnahme Proline Promass H 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Normvolumenfluss-Berechnung – Normdichte für Berechnung • Feste Normdichte Berechnete Norm- des Normvolumenflusses wäh- • Berechnete Norm- dichte len. dichte • Eingelesene Norm- dichte • Stromeingang 1 •...
  • Seite 119: Summenzähler Konfigurieren

    Proline Promass H 300 PROFINET Inbetriebnahme Nullpunktabgleich Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen→  235. Ein Nullpunktabgleich im Feld ist deshalb grundsätzlich nicht erforderlich. Ein Nullpunktabgleich ist erfahrungsgemäß nur in speziellen Fällen empfehlenswert: •...
  • Seite 120 Inbetriebnahme Proline Promass H 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße Prozessgröße für Summenzähler wählen. • Volumenfluss Volumenfluss • Massefluss • Normvolumenfluss • Gesamter Massefluss • Kondensat-Massefluss • Energiefluss • Wärmeflussdifferenz Einheit Summenzähler Einheit für Prozessgröße vom Summenzäh- Einheiten-Auswahlliste Abhängig vom Land:...
  • Seite 121: Weitere Anzeigenkonfigurationen Durchführen

    Proline Promass H 300 PROFINET Inbetriebnahme 10.6.5 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  122 1.
  • Seite 122 Inbetriebnahme Proline Promass H 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
  • Seite 123 Proline Promass H 300 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Wert 100%-Bargraph Eine Vor-Ort-Anzeige ist vor- 100%-Wert für Bargraph- Gleitkommazahl mit Abhängig von Land handen. Anzeige eingeben. Vorzeichen und Nennweite 1. Nachkommastellen In Parameter 1. Anzeigewert Anzahl Nachkommastellen für •...
  • Seite 124: Wlan Konfigurieren

    Inbetriebnahme Proline Promass H 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Dämpfung Anzeige Eine Vor-Ort-Anzeige ist vor- Reaktionszeit der Vor-Ort- 0,0 … 999,9 s 0,0 s handen. Anzeige auf Messwertschwan- kungen einstellen. Kopfzeile Eine Vor-Ort-Anzeige ist vor- Inhalt für Kopfzeile der Vor- •...
  • Seite 125 Proline Promass H 300 PROFINET Inbetriebnahme WLAN-IP-Adresse →  125 WLAN-MAC-Adresse WLAN-Passphrase →  125 WLAN-MAC-Adresse →  126 Zuordnung SSID-Name SSID-Name →  126 Verbindungsstatus →  126 Empfangene Signalstärke →  126 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / ...
  • Seite 126: Konfiguration Verwalten

    Inbetriebnahme Proline Promass H 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Zuordnung SSID-Name – Wählen, welcher Name für • Messstellenbe- Anwenderdefiniert SSID verwendet wird: Messs- zeichnung tellenbezeichnung oder • Anwenderdefiniert anwenderdefinierter Name. SSID-Name • In Parameter Zuordnung Anwenderdefinierten SSID- Max.
  • Seite 127: Geräts Nutzen

    Proline Promass H 300 PROFINET Inbetriebnahme Parameter Beschreibung Anzeige / Auswahl Werkseinstellung Konfigurationsdaten verwalten Aktion zum Verwalten der Gerätedaten im • Abbrechen Abbrechen HistoROM Backup wählen. • Sichern • Wiederherstellen • Vergleichen • Datensicherung löschen Sicherungsstatus Zeigt den aktuellen Status der Datensiche- •...
  • Seite 128 Inbetriebnahme Proline Promass H 300 PROFINET ‣ Freigabecode zurücksetzen →  128 Gerät zurücksetzen →  129 Parameter zum Definieren des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode definieren ‣ Freigabecode definieren Freigabecode definieren →  128 Freigabecode bestätigen...
  • Seite 129: Simulation

    Proline Promass H 300 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe Werkseinstellung Betriebszeit Zeigt, wie lange das Gerät bis zum jetzigen Tage (d), Stunden (h), Minuten – Zeitpunkt in Betrieb ist. (m) und Sekunden (s) Freigabecode zurücksetzen Freigabecode auf Werkseinstellung zurück-...
  • Seite 130 Inbetriebnahme Proline Promass H 300 PROFINET Wert Stromeingang 1 … n →  131 Simulation Stromausgang 1 … n →  131 Wert Stromausgang 1 … n →  131 Simulation Frequenzausgang 1 … n →  131 →  131 Wert Frequenzausgang 1 …...
  • Seite 131 Proline Promass H 300 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation • Aus wählen, die dadurch aktiviert • Massefluss wird. • Volumenfluss • Normvolumen- fluss • Zielmessstoff Mas- sefluss •...
  • Seite 132: Einstellungen Vor Unerlaubtem Zugriff Schüt- 66 Zen

    Inbetriebnahme Proline Promass H 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Wert Impulsausgang 1 … n In Parameter Simulation Anzahl der Impulse für Simu- 0 … 65 535 Impulsausgang 1 … n ist die lation eingeben. Option Abwärtszählender Wert ausgewählt.
  • Seite 133: Schreibschutz Via Freigabecode

    Proline Promass H 300 PROFINET Inbetriebnahme 10.8.1 Schreibschutz via Freigabecode Der anwenderspezifische Freigabecode hat folgende Auswirkungen: • Via Vor-Ort-Bedienung sind die Parameter für die Messgerätkonfiguration schreibge- schützt und ihre Werte nicht mehr änderbar. • Via Webbrowser ist der Gerätezugriff geschützt und dadurch auch die Parameter für die Messgerätkonfiguration.
  • Seite 134: Schreibschutz Via Verriegelungs

    Werkseinstellung zurückzusetzen. Dafür muss ein Resetcode eingegeben werden. Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Für einen Resetcode: Wenden Sie sich an Ihre Endress+Hauser Serviceorganisation. 1. Zum Parameter Freigabecode zurücksetzen (→  129) navigieren. 2. Resetcode eingeben.
  • Seite 135 Proline Promass H 300 PROFINET Inbetriebnahme A0029630 Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →  136. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Sym-...
  • Seite 136: Betrieb

    Betrieb Proline Promass H 300 PROFINET Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
  • Seite 137: Untermenü "Messgrößen

    Proline Promass H 300 PROFINET Betrieb 11.4.1 Untermenü "Messgrößen" Das Untermenü Messgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Messgrößen ‣ Messgrößen →  137 Massefluss →  137 Volumenfluss Normvolumenfluss →...
  • Seite 138: Summenzähler

    Betrieb Proline Promass H 300 PROFINET Parameter Voraussetzung Beschreibung Anzeige Dichte – Zeigt aktuell gemessene Dichte. Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Dichteeinheit (→  91) Normdichte – Zeigt aktuell berechnete Normdichte Gleitkommazahl mit Vor- zeichen Abhängigkeit...
  • Seite 139: Untermenü "Eingangswerte

    Proline Promass H 300 PROFINET Betrieb Summenzählerstatus 1 … n →  139 Summenzählerstatus (Hex) 1 … n →  139 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Zuordnung Prozessgröße – Prozessgröße für Summenzäh- • Volumenfluss Volumenfluss ler wählen.
  • Seite 140: Eingangswerte Statuseingang

    Betrieb Proline Promass H 300 PROFINET Navigation Menü "Diagnose" → Messwerte → Eingangswerte → Stromeingang 1 … n ‣ Stromeingang 1 … n →  140 Messwerte 1 … n →  140 Gemessener Strom 1 … n Parameterübersicht mit Kurzbeschreibung...
  • Seite 141: Ausgangswerte Stromausgang

    Proline Promass H 300 PROFINET Betrieb ‣ Impuls-/Frequenz-/Schaltausgang →  141 1 … n ‣ Relaisausgang 1 … n →  142 Ausgangswerte Stromausgang Das Untermenü Wert Stromausgang enthält alle Parameter, um die aktuellen Messwerte zu jedem Stromausgang anzuzeigen. Navigation Menü...
  • Seite 142: Ausgangswerte Relaisausgang

    Betrieb Proline Promass H 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Ausgangsfrequenz 1 … n In Parameter Betriebsart ist die Option Zeigt aktuell gemessenen Wert vom 0,0 … 12 500,0 Hz Frequenz ausgewählt. Frequenzausgang. Impulsausgang 1 … n...
  • Seite 143 Proline Promass H 300 PROFINET Betrieb Navigation Menü "Betrieb" → Summenzähler-Bedienung ‣ Summenzähler-Bedienung →  143 Steuerung Summenzähler 1 … n →  143 Vorwahlmenge 1 … n Alle Summenzähler zurücksetzen →  143 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe...
  • Seite 144: Funktionsumfang Von Parameter "Alle Summenzähler Zurücksetzen

    Betrieb Proline Promass H 300 PROFINET 11.6.2 Funktionsumfang von Parameter "Alle Summenzähler zurücksetzen" Optionen Beschreibung Abbrechen Der Parameter wird ohne Aktion verlassen. Zurücksetzen + Starten Zurücksetzen aller Summenzähler auf den Wert 0 und Neustart der Summierung. Alle bisherigen aufsummierten Durchflussmengen werden dadurch gelöscht.
  • Seite 145 Proline Promass H 300 PROFINET Betrieb Datenspeicher löschen →  147 Messwertspeicherung →  147 Speicherverzögerung →  147 Messwertspeicherungssteuerung →  147 Messwertspeicherungsstatus →  147 Gesamte Speicherdauer →  147 ‣ Anzeige 1. Kanal ‣ Anzeige 2. Kanal ‣...
  • Seite 146 Betrieb Proline Promass H 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Zuordnung 1. Kanal Anwendungspaket Extended Prozessgröße zum Speicherka- • Aus HistoROM ist verfügbar. nal zuordnen. • Massefluss • Volumenfluss • Normvolumen- fluss • Zielmessstoff Mas- sefluss •...
  • Seite 147 Proline Promass H 300 PROFINET Betrieb Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Zuordnung 3. Kanal Anwendungspaket Extended Prozessgröße zum Speicherka- Auswahlliste siehe HistoROM ist verfügbar. nal zuordnen. Parameter Zuord- nung 1. Kanal  In Parameter Software- (→  146) Optionsübersicht wer-...
  • Seite 148: Diagnose Und Störungsbehebung

    Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen . schild überein.
  • Seite 149 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  219. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.
  • Seite 150 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Fehler Mögliche Ursachen Behebung Neben der aktiven Netzwerkverbin- • Sicherstellen, dass keine weite- dung zum Messgerät werden wei- ren Netzverbindungen vom Com- tere Netzwerkverbindungen puter (auch nicht WLAN) genutzt. existieren und andere Pro- gramme mit Netzwerkzugriff auf dem Computer schließen.
  • Seite 151: Diagnoseinformation Via Leuchtdioden

    Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Bedienung mit FieldCare oder Devi- Firewall des Computers oder Netz- Je nach Einstellungen der verwen- ceCare via Serviceschnittstelle CDI- werks verhindert Kommunikation deten Firewall auf dem Computer RJ45 (Port 8000) bzw.
  • Seite 152 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Farbe Bedeutung Rot/grün blinkend Gerät startet neu. Gerätestatus (Beim Auf- Rot langsam blinkend Wenn > 30 Sekunden: Problem mit dem Bootlo- starten) ader. Rot schnell blinkend Wenn > 30 Sekunden: Kompatibilitätsproblem beim Einlesen der Firmware.
  • Seite 153: Diagnoseinformation Auf Vor-Ort-Anzeige

    Proline Promass H 300 PROFINET Diagnose und Störungsbehebung 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
  • Seite 154: Diagnoseinformation

    Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.
  • Seite 155: Behebungsmaßnahmen Aufrufen

    Proline Promass H 300 PROFINET Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...
  • Seite 156: Behebungsmaßnahmen Aufrufen

    Diagnose und Störungsbehebung Proline Promass H 300 PROFINET A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  212 • Via Untermenü →  212 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
  • Seite 157: Behebungsmaßnahmen Aufrufen

    Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C) Setup Diagnose 1: C485 Simulation Prozessgröße...
  • Seite 158: Diagnoseinformationen Anpassen

    Diagnose und Störungsbehebung Proline Promass H 300 PROFINET 12.6 Diagnoseinformationen anpassen 12.6.1 Diagnoseverhalten anpassen Jeder Diagnoseinformation ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet. Diese Zuordnung kann der Anwender bei bestimmten Diagnoseinformationen im Unter- menü Diagnoseverhalten ändern. Experte → System → Diagnoseeinstellungen → Diagnoseverhalten Verfügbare Diagnoseverhalten...
  • Seite 159: Messwert- Und Gerätestatus Über Diagnoseverhalten Bestimmen

    Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Unterstütze Statusinformationen Status Kodierung (hex) BAD - Maintenance alarm 0x24 BAD - Process related 0x28 BAD - Function check 0x3C UNCERTAIN - Initial value 0x4F UNCERTAIN - Maintenance demanded 0x68 UNCERTAIN - Process related...
  • Seite 160 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation 302 Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose Quality Coding Kategorie (konfigurierbar) (fest zugeordnet) Quality Substatus (hex) (NE107) Function Check, Alarm 0x24 Function Check local override Warnung GOOD Function Check 0xBC…0xBF – –...
  • Seite 161: Übersicht Zu Diagnoseinformationen

    Proline Promass H 300 PROFINET Diagnose und Störungsbehebung 12.7 Übersicht zu Diagnoseinformationen • Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erweitert sich die Anzahl der Diagnoseinformationen und der betroffenen Messgrößen. • Unter "Beeinflusste Messgrößen" werden immer alle beeinflussten Messgrößen der gesamten Gerätefamilie Promass gelistet.
  • Seite 162 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 046 Sensorlimit überschritten 1. Sensor prüfen 2. Prozessbedingungen prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 163 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 062 Sensorverbindung fehlerhaft 1. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 2. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- Messgrößenstatus former prüfen 3. Sensor ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
  • Seite 164 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 082 Datenspeicher 1. Modulverbindungen prüfen 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
  • Seite 165 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 083 Speicherinhalt 1. Gerät neu starten 2. Sicherung des HistoROM S-DAT wiederherstellen (Parameter ' G erät Messgrößenstatus zurücksetzen' ) 3. HistoROM S-DAT ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
  • Seite 166 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 140 Sensorsignal asymmetrisch 1. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 2. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- Messgrößenstatus [ab Werk] former prüfen 3. Sensor ersetzen Quality Good Quality substatus Coding (hex) 0x80 …...
  • Seite 167 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 144 Messabweichung zu hoch 1. Sensor prüfen oder tauschen 2. Prozessbedingungen prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
  • Seite 168: Diagnose Zur Elektronik

    Diagnose und Störungsbehebung Proline Promass H 300 PROFINET 12.7.2 Diagnose zur Elektronik Diagnoseinformation Behebungsmaßnahmen Kurztext 201 Gerätestörung 1. Gerät neu starten 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
  • Seite 169 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 242 Software inkompatibel 1. Software prüfen 2. Hauptelektronik flashen oder tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 170 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 252 Module inkompatibel 1. Elektronikmodule prüfen 2. Prüfen, ob korrekte Module verfügbar sind (z.B. NEx, Ex) Messgrößenstatus 3. Elektronikmodule ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27...
  • Seite 171 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 262 Sensorelektronikverbindung fehlerhaft 1. Verbindungskabel zwischen Sensorelektronikmodul (ISEM) und Hauptelektronik prüfen oder ersetzen Messgrößenstatus 2. ISEM oder Hauptelektronik prüfen oder ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27...
  • Seite 172 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 270 Hauptelektronik-Fehler Hauptelektronikmodul tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) • Alternative Normdichte •...
  • Seite 173 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 271 Hauptelektronik-Fehler 1. Gerät neu starten 2. Hauptelektronikmodul tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
  • Seite 174 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 272 Hauptelektronik-Fehler 1. Gerät neu starten 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
  • Seite 175 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 273 Hauptelektronik-Fehler Elektronik tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) • Alternative Normdichte •...
  • Seite 176 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 276 I/O-Modul 1 … n fehlerhaft 1. Gerät neu starten 2. I/O-Modul tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
  • Seite 177 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 302 Geräteverifikation aktiv Geräteverifikation aktiv, bitte warten. Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
  • Seite 178 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 311 Elektronikfehler 1. Gerät nicht rücksetzen 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
  • Seite 179 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 332 Schreiben in HistoROM Backup fehlg. Nutzerschnittstellenleiterplatte ersetzen Ex d/XP: Messumformer ersetzen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 180 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 372 Sensorelektronik (ISEM) fehlerhaft 1. Gerät neu starten 2. Prüfen, ob Fehler erneut auftritt Messgrößenstatus 3. Sensorelektronikmodul (ISEM) ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27...
  • Seite 181 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 373 Sensorelektronik (ISEM) fehlerhaft 1. Daten übertragen oder Gerät rücksetzen 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
  • Seite 182 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 375 I/O 1 … n-Kommunikation fehlgeschlagen 1. Gerät neu starten 2. Prüfen, ob Fehler erneut auftritt Messgrößenstatus 3. Modulträger inklusive Elektronikmodulen ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
  • Seite 183 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 382 Datenspeicher 1. T-DAT einstecken 2. T-DAT ersetzen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
  • Seite 184 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 383 Speicherinhalt 1. Gerät neu starten 2. T-DAT löschen via Parameter ' G erät zurücksetzen' Messgrößenstatus 3. T-DAT ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27...
  • Seite 185: Diagnose Zur Konfiguration

    Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 387 HistoROM-Daten fehlerhaft Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) • Alternative Normdichte •...
  • Seite 186 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 331 Firmwareupdate fehlgeschlagen 1. Gerätefirmware updaten 2. Gerät neu starten Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 187 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 410 Datenübertragung 1. Verbindung prüfen 2. Datenübertragung wiederholen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
  • Seite 188 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 412 Download verarbeiten Download aktiv, bitte warten Messgrößenstatus Quality Uncertain Quality substatus Initial value Coding (hex) 0x4C … 0x4F Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
  • Seite 189 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 437 Konfiguration inkompatibel 1. Gerät neu starten 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 190 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 438 Datensatz 1. Datensatzdatei prüfen 2. Geräteparametrierung prüfen Messgrößenstatus 3. Up- und Download der neuen Konf. Quality Uncertain Quality substatus Maintenance demanded Coding (hex) 0x68 … 0x6B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen...
  • Seite 191 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 442 Frequenzausgang 1 … n 1. Prozess prüfen 2. Einstellung Frequenzausgang prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen –...
  • Seite 192 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 453 Messwertunterdrückung Messwertunterdrückung ausschalten Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Alternativer GSV-Durchfluss • Normvolumenfluss •...
  • Seite 193 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 484 Simulation Fehlermodus Simulation ausschalten Messgrößenstatus Quality Quality substatus Function check Coding (hex) 0x3C … 0x3F Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Alternativer GSV-Durchfluss • Normvolumenfluss •...
  • Seite 194 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 485 Simulation Messgröße Simulation ausschalten Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Alternativer GSV-Durchfluss • Normvolumenfluss •...
  • Seite 195 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 491 Simulation Stromausgang 1 … n Simulation ausschalten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen Kurztext 492 Simulation Frequenzausgang 1 … n Simulation Frequenzausgang ausschalten Messgrößenstatus...
  • Seite 196 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 494 Simulation Schaltausgang 1 … n Simulation Schaltausgang ausschalten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen Kurztext 495 Simulation Diagnoseereignis Simulation ausschalten Messgrößenstatus...
  • Seite 197 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 520 I/O 1 … n-Hardwarekonfiguration ungültig 1. I/O-Hardwarekonfiguration prüfen 2. Falsches I/O-Modul ersetzen Messgrößenstatus 3. Modul vom Doppelimpulsausgang auf korrekten Slot stecken Quality Good Quality substatus Coding (hex) 0x80 … 0x83...
  • Seite 198: Diagnose Zum Prozess

    Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 537 Konfiguration 1. IP-Adressen im Netzwerk prüfen 2. IP-Adresse ändern Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen Kurztext...
  • Seite 199 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 830 Sensortemperatur zu hoch Umgebungstemp. rund um Sensorgehäuse reduzieren Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 200 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 831 Sensortemperatur zu niedrig Umgebungstemp. rund um Sensorgehäuse erhöhen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 201 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 832 Elektroniktemperatur zu hoch Umgebungstemperatur reduzieren Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
  • Seite 202 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 833 Elektroniktemperatur zu niedrig Umgebungstemperatur erhöhen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
  • Seite 203 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 834 Prozesstemperatur zu hoch Prozesstemperatur reduzieren Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Alternativer GSV-Durchfluss •...
  • Seite 204 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 835 Prozesstemperatur zu niedrig Prozesstemperatur erhöhen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Alternativer GSV-Durchfluss •...
  • Seite 205 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 842 Prozessgrenzwert Schleichmengenüberwachung aktiv! 1. Einstellungen Schleichmengenunterdrückung prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Alternativer GSV-Durchfluss •...
  • Seite 206 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 882 Eingangssignal 1. I/O-Konfiguration prüfen 2. Externes Gerät oder Prozessdruck prüfen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 207 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 910 Messrohr schwingt nicht 1. Elektronik prüfen 2. Sensor prüfen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 208 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 912 Messstoff inhomogen 1. Prozessbedingungen prüfen 2. Systemdruck erhöhen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 209 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 913 Messstoff ungeeignet 1. Prozessbedingungen prüfen 2. Elektronikmodule oder Sensor prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 210 Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 942 API-Dichte außerhalb Spezifikation 1. Prozessdichte mit gewählter API-Warengruppe prüfen 2. API-bezogene Parameter prüfen Messgrößenstatus [ab Werk] Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen...
  • Seite 211 Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 944 Monitoring fehlgeschlagen Prozessbedingungen für Heartbeat Monitoring prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
  • Seite 212: Anstehende Diagnoseereignisse

    Diagnose und Störungsbehebung Proline Promass H 300 PROFINET 12.8 Anstehende Diagnoseereignisse Das Menü Diagnose bietet die Möglichkeit, sich das aktuelle und zuletzt aufgetretene Diagnoseereignis separat anzeigen zu lassen. Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Vor-Ort-Anzeige →  155 •...
  • Seite 213: 12.10 Ereignis-Logbuch

    Proline Promass H 300 PROFINET Diagnose und Störungsbehebung / ../Diagnoseliste Diagnose 1 F273 Hauptelektronik Diagnose 2 Diagnose 3 A0014006-DE  31 Am Beispiel der Vor-Ort-Anzeige Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Vor-Ort-Anzeige →  155 • Via Webbrowser →  156 •...
  • Seite 214: 12.10.2 Ereignis-Logbuch Filtern

    Diagnose und Störungsbehebung Proline Promass H 300 PROFINET 12.10.2 Ereignis-Logbuch filtern Mithilfe von Parameter Filteroptionen kann bestimmt werden, welche Kategorie von Ereignismeldungen im Untermenü Ereignisliste angezeigt werden. Navigationspfad Diagnose → Ereignislogbuch → Filteroptionen Filterkategorien • Alle • Ausfall (F) • Funktionskontrolle (C) •...
  • Seite 215: 12.11 Messgerät Zurücksetzen

    Proline Promass H 300 PROFINET Diagnose und Störungsbehebung Informationsereignis Ereignistext I1457 Verifikat.Messabweichung nicht bestanden I1459 I/O-Modul-Verifikation nicht bestanden I1460 HBSI-Verifikation nicht bestanden I1461 Sensorverifikation nicht bestanden I1462 Verifik. Sensor-Elektr. nicht bestanden I1512 Download gestartet I1513 Download beendet I1514 Upload gestartet...
  • Seite 216: 12.12 Geräteinformationen

    Diagnose und Störungsbehebung Proline Promass H 300 PROFINET Optionen Beschreibung Gerät neu starten Durch den Neustart wird jeder Parameter, dessen Daten sich im flüchtigen Speicher (RAM) befinden, auf seine Werkseinstellung zurückgesetzt (z.B. Messwertdaten). Die Gerätekonfiguration bleibt unverändert. S-DAT-Sicherung wieder- Wiederherstellung der Daten, die auf dem S-DAT gespeichert sind. Der Datensatz herstellen wird aus dem Speicher der Elektronik auf das S-DAT zurückgespielt.
  • Seite 217: 12.13 Firmware-Historie

    Zur Kompatibilität der Firmewareversion mit den installierten Gerätebeschreibungs- dateien und Bedientools: Angaben im Dokument "Herstellerinformation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 8H3B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.
  • Seite 218: Wartung

    Bei der Außenreinigung von Messgeräten darauf achten, dass das verwendete Reinigungs- mittel die Gehäuseoberfläche und Dichtungen nicht angreift. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
  • Seite 219: Reparatur

    • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
  • Seite 220: Messgerät Entsorgen

    Reparatur Proline Promass H 300 PROFINET WARNUNG Personengefährdung durch Prozessbedingungen! ‣ Auf gefährliche Prozessbedingungen wie Druck im Messgerät, hohe Temperaturen oder aggressive Messstoffe achten. 2. Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Messgerät anschließen" in sinngemäß umgekehrter Reihenfolge durchführen. Sicher- heitshinweise beachten.
  • Seite 221: Zubehör

    Proline Promass H 300 PROFINET Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
  • Seite 222: Zum Messaufnehmer

    Heizmantel Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten.  Sonderdokumentation SD02157D 15.2 Kommunikationsspezifisches Zubehör Zubehör...
  • Seite 223: Servicespezifisches Zubehör

    15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Durchflussgeschwin- digkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
  • Seite 224 Zubehör Proline Promass H 300 PROFINET Zubehör Beschreibung Cerabar S Das Druckmessgerät zur Messung von Absolut- und Relativdruck von Gasen, Dämpfen und Flüssigkeiten. Es kann für das Einlesen des Betriebsdruckwerts ver- wendet werden.  • Technische Information TI00383P • Betriebsanleitung BA00271P...
  • Seite 225: Technische Daten

    Proline Promass H 300 PROFINET Technische Daten Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen welche die prozessberührenden Materialien hinreichend...
  • Seite 226: Eingang

    Technische Daten Proline Promass H 300 PROFINET 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ³⁄₈...
  • Seite 227 Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
  • Seite 228 Technische Daten Proline Promass H 300 PROFINET Eingangssignalpegel • Low-Signal (tief): DC –3 … +5 V • High-Signal (hoch): DC 12 … 30 V Zuordenbare Funktionen • Aus • Die einzelnen Summenzähler separat zurücksetzen • Alle Summenzähler zurücksetzen • Messwertunterdrückung...
  • Seite 229: Ausgang

    Proline Promass H 300 PROFINET Technische Daten 16.4 Ausgang Ausgangssignal PROFINET Standards Gemäß IEEE 802.3 Stromausgang 4…20 mA Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR • 4…20 mA US • 4…20 mA • 0…20 mA (nur bei Signalmodus aktiv) •...
  • Seite 230 Technische Daten Proline Promass H 300 PROFINET Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Impulsbreite Einstellbar: 0,05 … 2 000 ms Maximale Impulsrate 10 000 Impulse/s Impulswertigkeit Einstellbar Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss...
  • Seite 231: Frei Konfigurierbarer Ein-/Ausgang

    Proline Promass H 300 PROFINET Technische Daten Relaisausgang Funktion Schaltausgang Ausführung Relaisausgang, galvanisch getrennt Schaltverhalten Wahlweise einstellbar: • NO (normaly open), Werkeinstellung • NC (normaly closed) Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen •...
  • Seite 232: Vor-Ort-Anzeige

    Technische Daten Proline Promass H 300 PROFINET 0…20 mA Fehlerverhalten Wählbar: • Maximaler Alarm: 22 mA • Frei definierbarer Wert zwischen: 0 … 20,5 mA Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert •...
  • Seite 233: Leuchtdioden (Led)

    Proline Promass H 300 PROFINET Technische Daten Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden • PROFINET-Netzwerk verfügbar • PROFINET-Verbindung hergestellt • PROFINET Blinking-Feature ...
  • Seite 234: Energieversorgung

    Technische Daten Proline Promass H 300 PROFINET Unterstützte Funktionen • Identification & Maintenance Einfachste Geräteidentifizierung über: • Leitsystem • Typenschild • Messwertstatus Die Prozessgrössen werden mit einem Messwertstatus kommuniziert • Blinking-Feature über die Vor-Ort Anzeige für vereinfachte Geräteidentifi- zierung und -zuordnung •...
  • Seite 235: Leistungsmerkmale

    Proline Promass H 300 PROFINET Technische Daten Klemmen Federkraftklemmen: Für Litzen und Litzen mit Aderendhülsen geeignet. Leiterquerschnitt 0,2 … 2,5 mm (24 … 12 AWG). Kabeleinführungen • Kabelverschraubung: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) •...
  • Seite 236: Nullpunktstabilität

    Technische Daten Proline Promass H 300 PROFINET Nullpunktstabilität Nullpunktstabilität [mm] [in] [kg/h] [lb/min] ³⁄₈ 0,40 0,015 ½ 0,65 0,024 1,80 0,066 1½ 9,00 0,331 14,00 0,514 Durchflusswerte Durchflusswerte als Turndown-Kennzahlen abhängig von der Nennweite. SI-Einheiten 1:10 1:20 1:50 1:100 1:500...
  • Seite 237: Grund-Wiederholbarkeit Berechnungsgrundlagen

    Proline Promass H 300 PROFINET Technische Daten Grund-Wiederholbarkeit Berechnungsgrundlagen →  238 Masse- und Volumenfluss (Flüssigkeiten) ±0,05 % v.M. Massefluss (Gase) ±0,25 % v.M. (Tantal) Dichte (Flüssigkeiten) ±0,00025 g/cm Temperatur ±0,25 °C ± 0,0025 · T °C (±0,45 °F ± 0,0015 · (T–32) °F) Reaktionszeit Die Reaktionszeit ist abhängig von der Parametrierung (Dämpfung).
  • Seite 238 Technische Daten Proline Promass H 300 PROFINET [kg/m ] [°C] [°F] -40 0 40 80 120 160 200 240 280 320 360 400 A0016615 Felddichteabgleich, Beispiel bei +20 °C (+68 °F) Sonderdichtekalibrierung Temperatur ±0,005 · T °C (± 0,005 · (T – 32) °F)
  • Seite 239: Montage

    Proline Promass H 300 PROFINET Technische Daten Berechnung der maximalen Messabweichung in Abhängigkeit von der Durchflussrate Durchflussrate maximale Messabweichung in % v.M. ZeroPoint ⋅ ± BaseAccu ³ BaseAccu A0021339 A0021332 ZeroPoint ZeroPoint ⋅ ⋅ ± < BaseAccu MeasValue A0021333 A0021334 Berechnung der maximalen Wiederholbarkeit in Abhängigkeit von der Durchflussrate...
  • Seite 240: Prozess

    Technische Daten Proline Promass H 300 PROFINET Schutzart Messgerät • Standardmäßig: IP66/67, Type 4X enclosure • Bei geöffnetem Gehäuse: IP20, Type 1 enclosure • Anzeigemodul: IP20, Type 1 enclosure Externe WLAN-Antenne IP67 Vibrations- und Schockfes- Schwingen sinusförmig in Anlehnung an IEC 60068-2-6 tigkeit •...
  • Seite 241 Proline Promass H 300 PROFINET Technische Daten Abhängigkeit Umgebungstemperatur zu Messstofftemperatur A0031121  33 Beispielhafte Darstellung, Werte in der nachfolgenden Tabelle. Umgebungstemperatur Messstofftemperatur Maximal zulässige Messstofftemperatur T bei T = 60 °C (140 °F); höhere Messstofftemperaturen T a max erfordern eine Reduktion der Umgebungstemperatur T Maximal zulässige Umgebungstemperatur T...
  • Seite 242 Technische Daten Proline Promass H 300 PROFINET Nenndruck-Wert und Berstdruck des Messaufnehmergehäuses Nachfolgende Nenndruck-Werte/Berstdrücke des Messaufnehmergehäuses gelten nur für Standardmessgeräte und/oder Messgeräte mit geschlossenen Spülanschlüssen (nicht geöffnet/wie ab Werk ausgeliefert). Ist ein Messgerät mit Spülanschlüssen (Bestellmerkmal "Sensoroption", Option CH "Spülan- schluss") an das Spülsystem angeschlossen, dann hängt der maximale Nenndruck vom...
  • Seite 243: 16.10 Konstruktiver Aufbau

    Proline Promass H 300 PROFINET Technische Daten 16.10 Konstruktiver Aufbau Bauform, Maße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" . Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen. Gewichtsangaben inklusive Messumformer gemäß Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet".
  • Seite 244 Technische Daten Proline Promass H 300 PROFINET Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsgefährdeten Bereich geeignet. Kabeleinführung/-verschraubung Werkstoff Non-Ex: Kunststoff Verschraubung M20 × 1,5 Z2, D2, Ex d/de: Messing mit Kunststoff Adapter für Kabeleinführung mit Innengewinde G ½"...
  • Seite 245: 16.11 Anzeige Und Bedienoberfläche

    Proline Promass H 300 PROFINET Technische Daten Prozessanschlüsse Festflanschanschlüsse: • EN 1092-1 (DIN 2501) Flansch • EN 1092-1 (DIN 2512N) Flansch • ASME B16.5 Flansch • JIS B2220 Flansch Werkstoffe der Prozessanschlüsse →  244 Oberflächenrauhigkeit Alle Angaben beziehen sich auf messstoffberührende Teile. Die folgenden Oberflächen- rauhigkeiten sind bestellbar.
  • Seite 246: Kabeleinführung

    Technische Daten Proline Promass H 300 PROFINET Bedienelemente • Bedienung von außen ohne Öffnen des Gehäuses via Touch Control (3 optische Tasten): , ,  • Bedienelemente auch in den verschiedenen Zonen des explosionsgefährdeten Bereichs zugänglich Via abgesetztem Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →...
  • Seite 247 Proline Promass H 300 PROFINET Technische Daten Fernbedienung →  67 Serviceschnittstelle →  68 Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden. Abhängig vom verwendeten Bedientool kann der Zugriff mithilfe von unterschiedlichen Bediengeräten und via verschiedene Schnittstellen erfol- gen.
  • Seite 248: Zusatzinformationen Speicherkonzept

    Technische Daten Proline Promass H 300 PROFINET • Export des Verifikationsprotokolls Heartbeat (PDF-Datei, nur mit dem Anwendungspa- ket "Heartbeat Verification" verfügbar) • Flashen der Firmware-Version für z.B. Upgrade der Geräte-Firmware • Download Treiber für Systemintegration • Darstellung von bis zu 1000 gespeicherten Messwerten (Nur verfügbar mit dem Anwen- dungspakets Extended HistoROM →...
  • Seite 249: 16.12 Zertifikate Und Zulassungen

    Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. Ex-Zulassung Die Geräte sind zum Einsatz im explosionsgefährdeten Bereich zertifiziert und die zu beachtenden Sicherheitshinweise im separaten Dokument "Safety Instructions"...
  • Seite 250 • Das Gerät unterstützt die PROFINET Systemredundanz S2. Druckgerätezulassung • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforde- rungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte ohne diese Kennzeichnung (ohne PED) sind nach guter Ingenieurspraxis ausge- legt und hergestellt.
  • Seite 251: 16.13 Anwendungspakete

    Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
  • Seite 252: 16.14 Zubehör

    Überblick zum bestellbaren Zubehör →  221 16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Endress+Hauser...
  • Seite 253: Beschreibung Geräteparameter

    Proline Promass H 300 PROFINET Technische Daten Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät Dokumentationscode Proline Promass H KA01283D Kurzanleitung zum Messumformer Messgerät Dokumentationscode Proline 300 KA01341D Technische Information Messgerät Dokumentationscode Promass H 300 TI01273D Beschreibung Geräteparameter Messgerät Dokumentationscode Promass 300 GP01115D Geräteabhängige...
  • Seite 254 Technische Daten Proline Promass H 300 PROFINET Inhalt Dokumentationscode INMETRO Ex ec XA01501D NEPSI Ex i XA01502D NEPSI Ex nA XA01503D Sonderdokumentation Inhalt Dokumentationscode Angaben zur Druckgeräterichtlinie SD01614D Abgesetztes Anzeige- und Bedienmodul DKX001 SD01763D Funkzulassungen für WLAN-Schnittstelle für Anzeigemodul A309/A310...
  • Seite 255: Stichwortverzeichnis

    Proline Promass H 300 PROFINET Stichwortverzeichnis Stichwortverzeichnis Betriebsanzeige ......50 Betriebssicherheit ......10 Anforderungen an Personal .
  • Seite 256 Stichwortverzeichnis Proline Promass H 300 PROFINET Einlaufstrecken ......23 Erweiterter Bestellcode Einsatz Messgerät Messaufnehmer .
  • Seite 257 Proline Promass H 300 PROFINET Stichwortverzeichnis Umbau ....... . 219 Vorbereiten für elektrischen Anschluss .
  • Seite 258 Stichwortverzeichnis Proline Promass H 300 PROFINET Freigabecode definieren (Wizard) ... . 128 Rücksendung ......219 Freigabecode zurücksetzen (Untermenü) .
  • Seite 259 Proline Promass H 300 PROFINET Stichwortverzeichnis Umgebungstemperatur Anzeige ... . . 245 Vor-Ort-Anzeige ......245 Tests und Zeugnisse .
  • Seite 260 www.addresses.endress.com...

Inhaltsverzeichnis
