Verstellung ist konstruktiv bedingt und in der
Unterdruckverstellkennlinie
nachlassendem Unterdruck drückt eine Rückstell-
feder (3) die Membran und das Lagergehäuse in die
entgegengesetzte Richtung.
2.3. Sicherheitsmaßnahmen für die
Zündanlage
Um Verletzungen von Personen und/oder die
Zerstörung der elektronischen Zündanlage ESE-4 H
zu vermeiden, ist bei Arbeiten an Fahrzeugen mit
einer derartigen Anlage folgendes zu beachten:
Leitungen
der
Hochspannungsleitungen
Meßgeräteleitungen - nur bei ausgeschalteter
Zündung ab- und anklemmen.
Wenn der Motor mit Anlaßdrehzahl betrieben
werden soll, ohne daß er anspringt (z. B. bei
Kompressionsdruckprüfung),
zuleitung (Mitte) aus dem Zündverteiler ziehen
und an Masse legen.

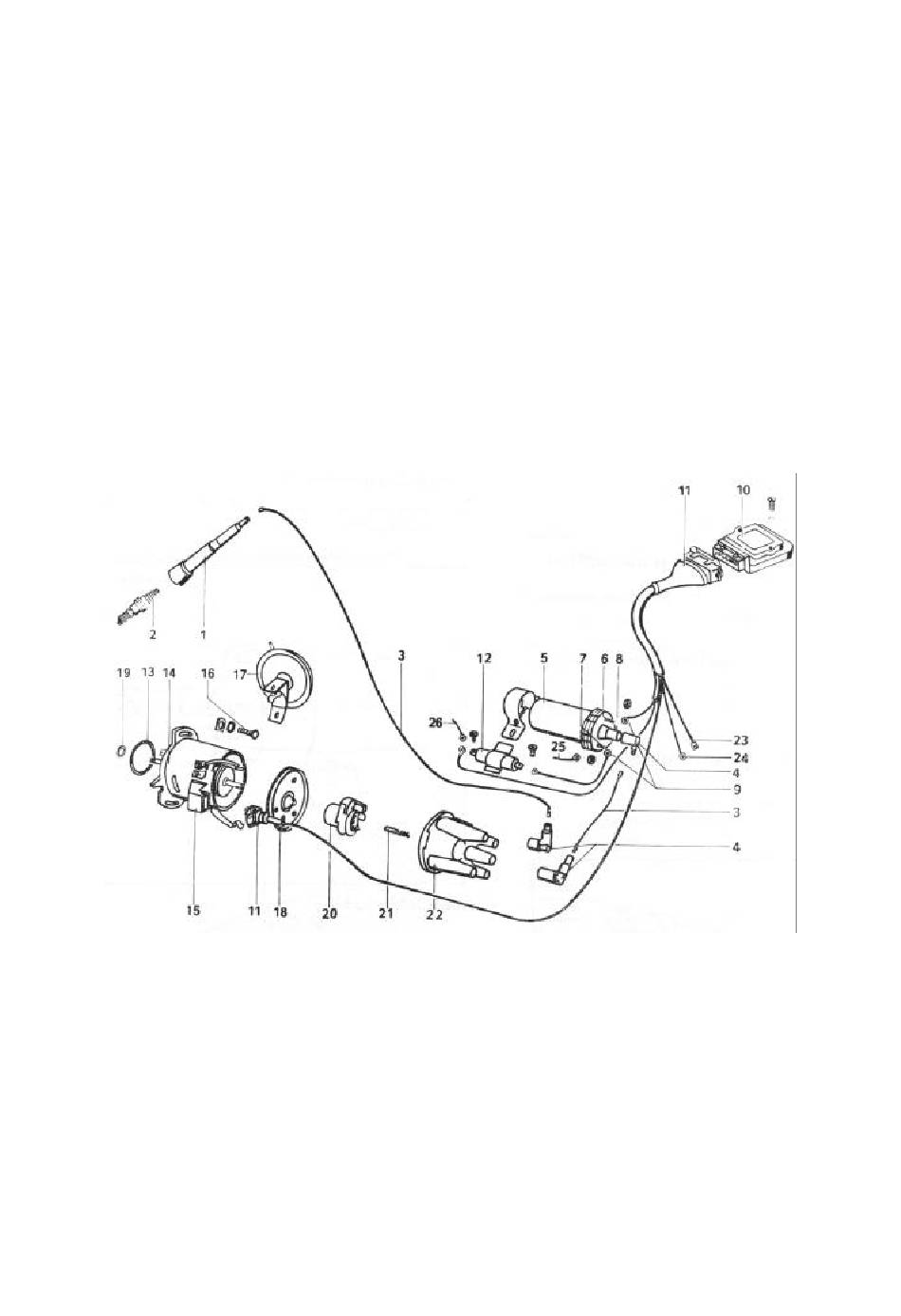

Bild E 5. Teile der Zündanlage
(1) Zündkerzenentstörstecker
(2) Zündkerze
(3) Hochspannungsleitung
(4) Verteilerentstörstecker
(5) Zündspule
(6) Zündspulenanschluß (Klemme 1)
(7) Zündspulenanschluß (Klemme 15)
(8) Hochspannungsanschluß (Klemme 4)
(9) Anschluß für Zündspule (ge)
(10) Steuereinheit ESE-4 H
(11) Stecker
(12) Arbeitswiderstand
(13) Runddichtring
(14) Zündverteiler
vorgegeben.
Zündanlage
-
auch
und
Hochspannungs-
Die Motorwäsche ist nur bei ausgeschalteter
Bei
Zündung durchzuführen.
Beim Elektro- und Punktschweißen ist die
Batterie komplett abzuklemmen.
Fahrzeuge, bei denen ein Defekt an der
Zündanlage besteht oder vermutet wird, dürfen
nur mit abgezogenem Stecker an Steuereinheit
abgeschleppt werden.
An
Klemme
Steuereinheit) keinen Kondensator anschließen.
2.4. Zündanlage Instandsetzen
2.4.1. Durchzuführende Arbeiten
Bei
Arbeiten
Sicherheitsmaßnahmen für die Zündanlage (siehe
Abschnitt 2.3.) einzuhalten. Die Überprüfung ist
anhand
der
Zündverteilerdaten vorzunehmen.
(15) Steckanschluß, 3polig
(16) Sechskantschraube
(17) Unterdruckversteller
(18) Lagerschild
(19) Nullring
(20) Verteilerfinger
(21) Schleifkohle mit Feder
(22) Verteilerkappe
(23) Anschluß für Drehzahlimpuls (Stecker am Leitungssatz [sw])
(24) Anschluß für Masse (Zündspulenhalter [br] )
(25) Anschluß für Anlasser (ws) und Arbeitswiderstand (sw) an
Klemme 15
(26) Anschluß für Zündanlaßschalter und Steuereinheit an den
Arbeitswiderstand (sw)
9
1
(Verbindung
Zündspule
an
der
Zündanlage
vorgeschriebenen
Einsteil-
-
sind
die
und
