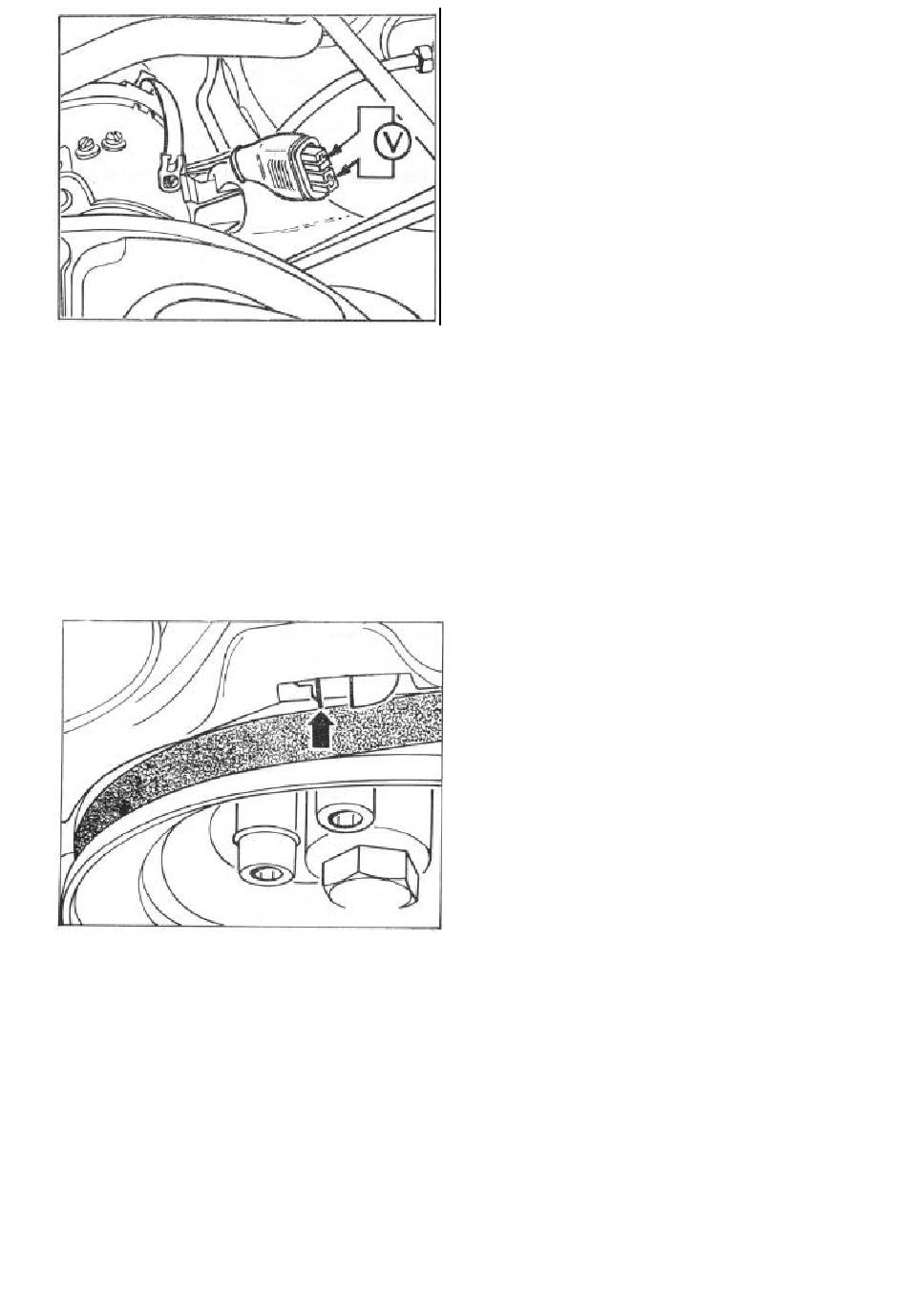

Bild E B. Stecker für Zündverteiler
2.7. Zündzeitpunkt überprüfen und
einstellen
Motorenöltemperatur: mind. 60 °C
•
Prüfgeräte für Zündzeitpunkt und Drehzahl
anschließen.
•
Unterdruckschlauch vom Unterdruckversteller
des Zündverteilers abziehen und verschließen.
•
Motor anlassen.
•
Drehzahl auf 850 -I 50 U/min einstellen.
Bild E 9. Zündzeitpunktmarkierung
2.7.1. Zündzeitpunkt mit Stroboskop einstellen
•
Zündzeitpunktkerbe
anblitzen.
•
Zündzeitpunkt gegebenenfalls durch Verdrehen
des Zündverteilers einstellen.
Einstellwert: 8 ± 1°
Hinweis: Nach dem Aufstecken des Unterdruck-
schlauches auf den Unterdruckversteller springt der
Zündzeitpunkt erheblich weiter vor OT.
mit
dem
Stroboskop
2.8. Fliehkraftverstellung überprüfen
2.8.1. Fliehkraftverstellung mit Stroboskop
überprüfen
Soll-Werte (siehe Abschnitt 1.1.)
•
Prüfgeräte für Zündzeitpunkt und Drehzahl
anschliessen.
•
Unterdruckschlauch vom Unterdruckversteller
des Zündverteilers abziehen und verschließen.
•
Motor anlassen.
•
Motordrehzahl auf max. 1000 U/min einstellen.
•
Zündzeitpunkt
einstellen.
•
Drehzahl langsam erhöhen. Der Beginn der
Verstellung wird durch Auswandern der Kerbe
angezeigt.
•
Drehzahl mit dem Prüfwert - Verstellbeginn -
vergleichen.
•
Motordrehzahl auf die nächste Prüfdrehzahl
einstellen, "Kerbe zurückholen" auf Zündzeit-
punkt-Bezugskante und Verstellwert ablesen.
Angezeigter
verstellwert
•
Überprüfung bei den weiteren Prüfdrehzahlen
wiederholen.
2.9. Unterdruckversteller auf Dichtheit
überprüfen
•
Unterdruckprüfgerät (z. B. Paltest IT 230) und
Unterdruckpumpe
anschließen.
•
Mit
der
Unterdruckpumpe
Unterdruck erzeugen.
•
Unterdruck auf 45 kPa einstellen.
Der Unterdruck darf innerhalb von 1 min um
max. 10% abfallen. Anderenfalls sind der
Unterdruckversteller bzw. der Schlauch undicht.
2.9.1. Überprüfung mit Stroboskop
•
"Kerbe
zurückholen"
markierung
Angezeigter
Verstellwert
verstellwert
•
Unterdruck weiter erhöhen. Der Zündzeitpunkt
darf nicht weiter auswandern.
2.10. Unterdruckverstellung überprüfen
Motorenöltemperatur: mind. 60 °C
Soll-Werte (siehe Abschnitt 1.1.)
•
Prüfgerät
für
anschliessen.
11
überprüfen,
gegebenenfalls
Verstellwert
=
Fliehkraft-
am
Unterdruckversteller
etwa
50
auf
Zündzeitpunkt-
=
Unterdruck-
Zündzeitpunkt
und
Drehzahl
kPa
