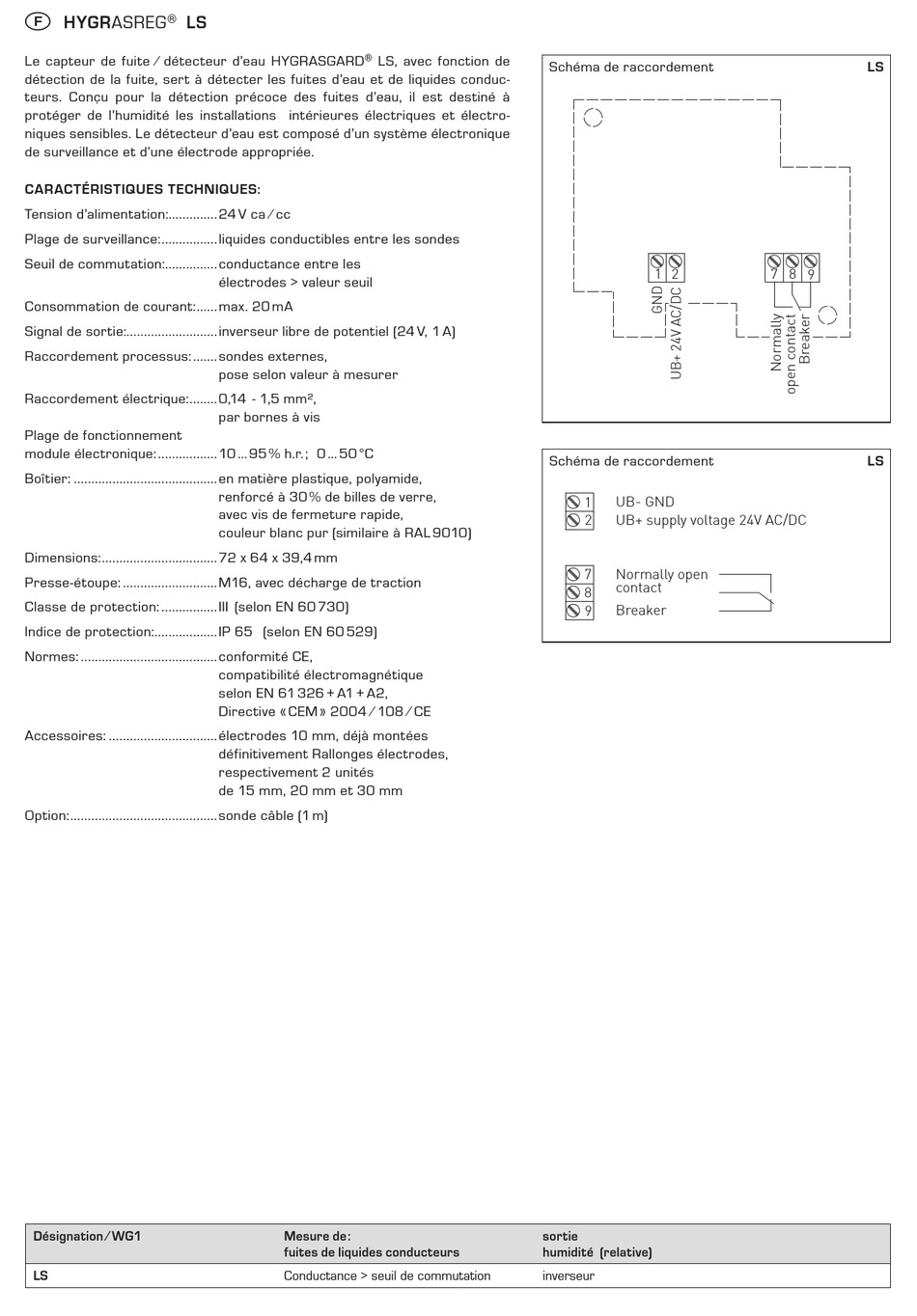

HYGRASREG LS
Le capteur de fuite ⁄ détecteur d'eau HYGRASGARD
détection de la fuite, sert à détecter les fuites d'eau et de liquides conduc-
teurs. Conçu pour la détection précoce des fuites d'eau, il est destiné à
protéger de l'humidité les installations intérieures électriques et électro-
niques sensibles. Le détecteur d'eau est composé d'un système électronique
de surveillance et d'une électrode appropriée.
CARACTÉRISTIQUES TECHNIQUES:
Tension d'alimentation: .............. 24 V ca ⁄ cc
Plage de surveillance: ................ liquides conductibles entre les sondes
Seuil de commutation: ............... conductance entre les
Consommation de courant: ...... max. 20 mA
Signal de sortie:.......................... inverseur libre de potentiel (24 V, 1 A)
Raccordement processus: ....... sondes externes,
Raccordement électrique: ........ 0,14 - 1,5 mm²,
Plage de fonctionnement
module électronique: ................. 10 ... 95 % h.r. ; 0 ... 50 °C
Boîtier: ......................................... en matière plastique, polyamide,
Dimensions: ................................. 72 x 64 x 39,4 mm
Presse-étoupe: ........................... M16, avec décharge de traction
Classe de protection: ................ III (selon EN 60 730)
Indice de protection: .................. IP 65 (selon EN 60 529)
Normes: ....................................... conformité CE,
Accessoires: ............................... électrodes 10 mm, déjà montées
Option: .......................................... sonde câble (1 m)
Désignation ⁄ WG1
LS
® LS, avec fonction de
électrodes > valeur seuil
pose selon valeur à mesurer
par bornes à vis
renforcé à 30 % de billes de verre,
avec vis de fermeture rapide,
couleur blanc pur (similaire à RAL 9010)
compatibilité électromagnétique
selon EN 61 326 + A1 + A2,
Directive « CEM » 2004 ⁄ 108 ⁄ CE
définitivement Rallonges électrodes,
respectivement 2 unités
de 15 mm, 20 mm et 30 mm
Mesure de :
fuites de liquides conducteurs
Conductance > seuil de commutation
Schéma de raccordement
1 2
Schéma de raccordement
UB- GND
1
2 UB+ supply voltage 24V AC/DC
7 Normally open
contact
8
Breaker
9
sortie
humidité (relative)
inverseur
LS
7 8 9
LS
